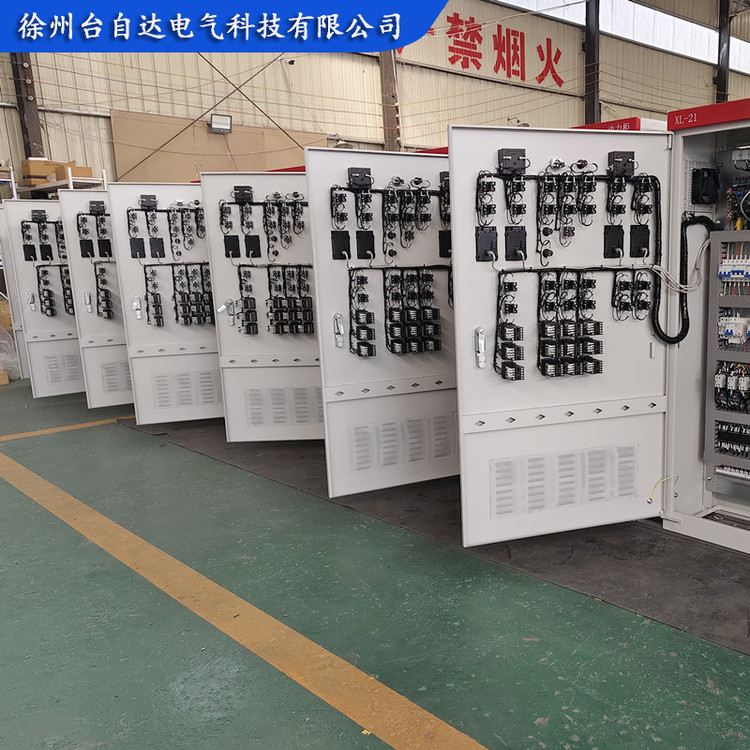

PLC控制柜是指可編程控制柜，是一套完整的控制柜，可實現對電機和開關的控制。其功能是完成設備自動化和過程自動化控制，從而實現網絡功能完善、性能穩定、可擴展性好、抗干擾能力強的特點。它是工業的核心和靈魂。PLC控制柜、變頻柜可根據用戶需求定制，滿足用戶要求，并可配備人機界面觸摸屏，實現簡單操作。

PLC控制柜的生產標準

1、PLC控制柜側及前后門均采用2.0mm厚冷軋鋼板，兩側1.5mm制作厚冷軋鋼板。電氣控制柜與plc控制柜區別。

2、PLC控制柜前后開門，前門設計玻璃窗(玻璃窗觀察柜內PLC以及主要設備的工作狀態，門體整體美觀為準，幾個控制柜門應保持一致)，然后雙開門。

3.蓋板設置在柜體下部的底部，蓋板分為前后兩塊。每個蓋板設置在靠近線槽的兩側*出線孔，蓋板應為2.0mm厚鋼板，加筋條。價格合理的plc電氣控制柜。

4.控制柜內設備部件安裝前后布置，即雙面立梁結構，前后立梁之間，前立梁面至前門的凈空，后立梁至后門的凈空。

5、PLC排氣扇安裝在控制柜的頂部，照明燈管安裝在柜的頂部和后部，照明燈管安裝在儀表柜的頂部和后部。

6.柜內兩側靠近柜側板的垂直線槽應靠近側板，以確保柜內有效的凈空間。

7、PLC柜中S7-/基板安裝在絕緣膠板上，基板與柜體絕緣。

8、PLC柜內部件及其他部件(柜內布置圖)按安裝圖紙要求。

9.柜內接線按圖紙?jiān)O(shè)計，柜內短接線端子應短接，柜內接線(多股銅芯軟線)規格嚴格按照接線規定執行。

PLC控制柜的功能有哪些

1、頻率(速度)調節變頻柜面板上設有頻率調節電位器，可方便地手動調節變頻器的輸出頻率，控制電機轉速、電源切換及維護。變頻柜配有低壓塑殼斷路器，進線電源相連。除結束電路的連接和斷開外，還可維持電路和變頻器的短路和過載。維護期間可切斷電源。

2、啟?？刂乒δ埽鹤冾l柜面板上設有變頻啟動和變頻中斷按鈕，控制變頻設備的運行，方便現場操作。

3.變頻柜面板上可根據系統工況設置多種控制功能，如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急中斷等，變頻/工頻、PLC控制、觸摸屏等。

4.在變頻柜面板上設置電壓表、電流表、頻率表及各種指示燈，如電源指示、指示、運行指示、工頻指示等，以監視輸入電壓、輸出電流、，變頻器的輸出頻率和各種運行條件。

5.備用工頻切換用戶可選擇帶備用工頻切換的變頻柜。當變頻器存在缺陷時，可通過自動控制電路將電機切換到工頻電源。

6.添加外圍設備。根據工況要求，輸入電抗器、輸出電抗器、直流電抗器和EMI濾波器、制動單元、制動電阻、接觸器、中央繼電器、熱繼電器、可編程控制器、可編程操作終端、電能表、散熱風扇、，等可在變頻柜內進行通訊。

7.安全保護變頻柜內的變頻設備可以減少環境污染，降低觸電風險，起到更好的保護作用。

8.整潔美觀。變頻設備應放置在變頻柜內，顏色應與其他低壓配電柜相同，并應遵守配電設施和控制設備的協調、規則和美觀。

PLC控制柜安裝要求與操作規程

1、PLC控制柜不得安裝在潮濕，有蒸氣，有腐蝕的地方，一般安裝在大門后或進門邊鞋柜上部易開關的地方。

2、PLC控制柜安裝高度距離地面1.5m為宜。

3、PLC控制柜內應設置漏電斷路，漏電動作電流不應大于30MA，有超負荷保護功能，并分出數路出線，分別控制照明、空調插座，其回路應確保負荷正常使用。

4、照明及電熱負荷線徑截面的選擇應使導線的安全流量大于該分路內所有電器額定電流之和，各分路線的容量不允許超過進戶線的容量。

5、PLC控制柜內，應分別設置零線和保護地線（PE線）匯流排，零線和保護線應在匯流排上連接，不得絞接，并應有編號。

6、PLC控制柜內的漏電開關，空氣開關，排列整齊，并標明各回路控制照明，空調、插座的用電回路名稱及編號。

7、PLC控制柜應安裝平整、牢固、可靠安全。

8、PLC控制柜進出回路線都應有電線保護管插入進行保護。

9、電工作業后期完工后，應對插座、開關、燈具等進行檢查試用

10、并通過公司質檢員檢測驗收合格后，方可交付使用。
