分類(lèi)維度 主要類(lèi)別 核心特性 典型應(yīng)用
化學(xué)成分 鎂磚、鎂鉻磚、白云石磚 MgO含量決定堿性強(qiáng)度 通用堿性環(huán)境
礦物組成 鎂尖晶石磚、鎂橄欖石磚 原位尖晶石化提升韌性 水泥回轉(zhuǎn)窯過(guò)渡帶
制造工藝 直接結(jié)合磚、化學(xué)結(jié)合磚 高溫?zé)Y(jié) vs. 免燒成型 煉鋼電爐、精煉爐
第四章 生產(chǎn)工藝的深度解析
制造一塊高品質(zhì)的燒成鎂磚，是涉及顆粒級(jí)配學(xué)、界面化學(xué)與高溫動(dòng)力學(xué)的一門(mén)精密技術(shù)。


燒成制度：升溫速率、保溫時(shí)間和冷卻速度嚴(yán)格控制。過(guò)快的升溫可能導(dǎo)致磚坯內(nèi)外溫差過(guò)大而炸裂；保溫時(shí)間不足則反應(yīng)不完全；冷卻不當(dāng)則可能因晶型轉(zhuǎn)變（雖然MgO無(wú)晶型轉(zhuǎn)變，但其它礦物相會(huì)有）導(dǎo)致微裂紋。


物理性能指標(biāo)
體積密度與顯氣孔率：這是衡量鎂磚致密程度的關(guān)鍵指標(biāo)。高純鎂磚的體積密度通?？蛇_(dá)2.95-3.10 g/cm3，顯氣孔率低于16%-18%。低氣孔率意味著抗熔渣滲透能力強(qiáng)，能有效防止“磚穿”事故。
常溫耐壓強(qiáng)度：反映了磚在室溫下的承載能力。一般鎂磚的耐壓強(qiáng)度在40-60 MPa，優(yōu)質(zhì)產(chǎn)品可超過(guò)80 MPa。


化學(xué)穩(wěn)定性與抗渣性

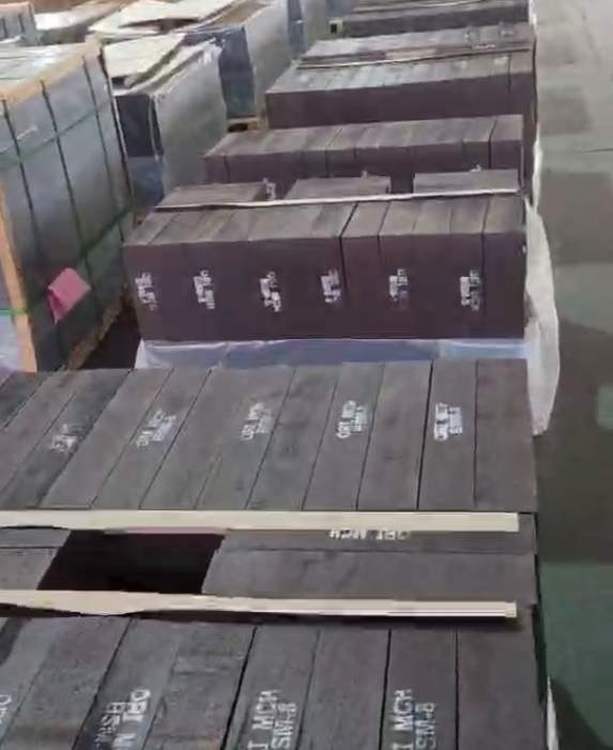

鎂磚屬于強(qiáng)堿性材料，遵循“酸堿中和”的熱力學(xué)原理，對(duì)堿性渣（CaO-SiO?系，高堿度）表現(xiàn)出的抵抗能力。然而，它完全不能抵抗酸性渣（高SiO?）的侵蝕。此外，鎂磚存在一個(gè)嚴(yán)重的先天缺陷：抗水化性差。方鎂石（MgO）極易與水反應(yīng)生成Mg(OH)?，伴隨的體積膨脹。因此，鎂磚在儲(chǔ)運(yùn)過(guò)程中嚴(yán)格防潮、防雨雪，否則會(huì)發(fā)生粉化開(kāi)裂。


鎂磚，從遼寧省海城深埋地下的菱鎂礦，到成為轉(zhuǎn)爐中抵御鋼水熔渣侵蝕的堅(jiān)固屏障，再到如今朝著無(wú)鉻化、功能化、綠色循環(huán)的方向演進(jìn)，其發(fā)展史本身就是一部現(xiàn)代高溫工業(yè)的技術(shù)進(jìn)步史。


對(duì)于從業(yè)者而言，深刻理解鎂磚不僅僅是記住其MgO含量或耐壓強(qiáng)度數(shù)值，更是要打通從原料礦物學(xué)、高溫物理化學(xué)、生產(chǎn)工藝控制到具體工業(yè)爐窯工況的認(rèn)知鏈條。無(wú)論是應(yīng)對(duì)水泥窯的堿硫侵蝕、煉鋼爐的高氧化鐵渣，還是解決玻璃窯的熱震剝落，只有把握鎂磚“高堿性、高耐火度、抗熱震性差”這一體兩面的特性，并依據(jù)科學(xué)的標(biāo)準(zhǔn)體系（如GB/T 2275、YB/T 4116）進(jìn)行選材和質(zhì)量控制，才能在嚴(yán)酷的高溫挑戰(zhàn)中，選出經(jīng)濟(jì)、可靠的技術(shù)解決方案。
