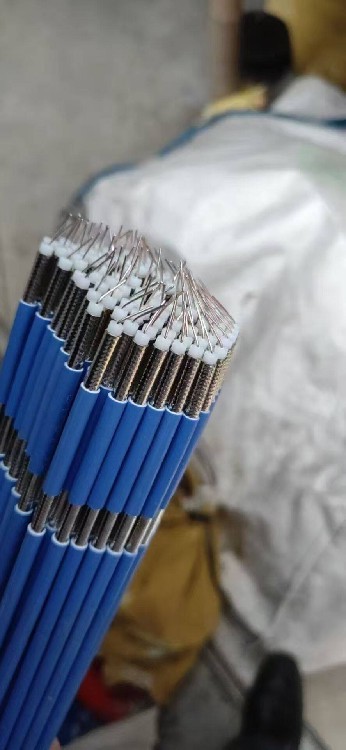

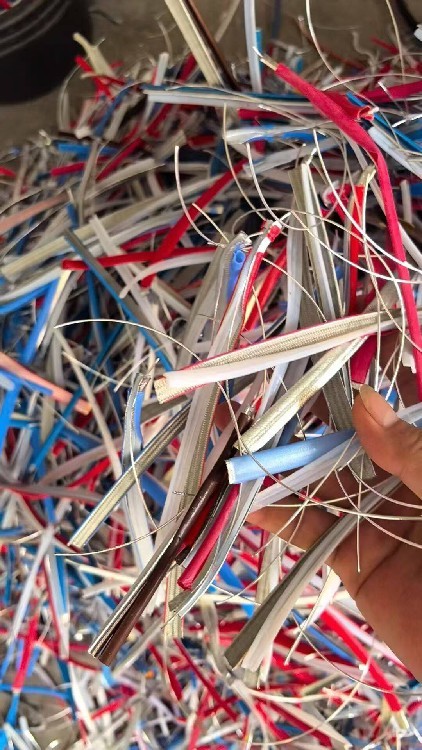

回收核心價(jià)值：雙重值資源驅(qū)動(dòng)
高溫氟塑料鍍錫銅線的回收價(jià)值遠(yuǎn)超普通線纜，核心體現(xiàn)在 “導(dǎo)體 + 基材” 的性與經(jīng)濟(jì)性：
鍍錫銅導(dǎo)體的高實(shí)用價(jià)值
導(dǎo)體為高純度銅（純度≥99.9%）+ 錫鍍層（厚度 0.5-3μm），銅是工業(yè)核心金屬，錫兼具防腐、焊接性能，二者均為可循環(huán)利用的值金屬。1 噸報(bào)廢線纜可回收 300-600 公斤鍍錫銅，提純后可直接回用于線纜生產(chǎn)、電子元件制造，避免金屬資源浪費(fèi)；且錫鍍層能保護(hù)銅導(dǎo)體不易氧化，回收時(shí)金屬損耗更低（回收率≥98%）。
高溫氟塑料的性價(jià)值
基材為 PTFE（耐溫 - 269℃~260℃）、FEP（-200℃~200℃）或 PFA（-200℃~260℃），均為氟塑料，原生原料成本 80-150 元 / 公斤，生產(chǎn)依賴石油衍生品且能耗高。其化學(xué)性質(zhì)穩(wěn)定，自然降解周期超 500 年，回收后可重新加工為改性塑料、密封件、管材，替代部分原生料，降低資源依賴。

高溫氟塑料鍍錫銅線回收的核心注意事項(xiàng)，圍繞 “保護(hù)錫鍍層、無(wú)損分離氟塑料、環(huán)保合規(guī)、質(zhì)量達(dá)標(biāo)” 四大核心，覆蓋回收全流程（預(yù)處理、分離、提純、再利用），既要避免金屬與基材的價(jià)值損耗，也要杜絕二次污染，具體可分為以下關(guān)鍵維度：
核心前提：保護(hù)錫鍍層，避免金屬價(jià)值損耗
錫鍍層（熔點(diǎn) 232℃）是回收的關(guān)鍵保護(hù)對(duì)象，溫度過(guò)高、化學(xué)腐蝕都會(huì)導(dǎo)致錫流失或氧化，直接降低鍍錫銅的回收率和復(fù)用價(jià)值：
嚴(yán)格控制全流程溫度
禁止高溫處理：杜絕焚燒、高溫熔融等方式（溫度＞232℃會(huì)讓錫鍍層熔融流失，甚至與銅形成合金，難以分離）；熱解分離時(shí)溫度需控制在 180-220℃（惰性氣體保護(hù)），僅去除氟塑料表面有機(jī)雜質(zhì)，不觸及錫鍍層熔點(diǎn)；
低溫破碎適配：采用 - 50~-20℃低溫破碎，既讓氟塑料變脆易剝離，又避免常溫破碎產(chǎn)生的摩擦高溫（可能達(dá) 100℃以上）導(dǎo)致錫鍍層輕微氧化；破碎設(shè)備需加裝溫控裝置，實(shí)時(shí)監(jiān)控溫度，防止局部過(guò)熱。
避免化學(xué)腐蝕損傷鍍層
清潔除污用中性試劑：僅用非離子表面活性劑、乙醇、高壓空氣吹掃去除油污、粉塵，禁止用強(qiáng)酸（如濃鹽酸、硝酸）、強(qiáng)堿清洗，避免腐蝕錫鍍層；
化學(xué)輔助分離選試劑：若需用溶劑，選擇弱極性、無(wú)腐蝕性的氟塑料剝離劑（如全氟己烷），不使用含氟化物、強(qiáng)氧化劑的溶劑，防止錫鍍層溶解或氧化。
減少導(dǎo)體氧化風(fēng)險(xiǎn)
分離后的鍍錫銅導(dǎo)體需及時(shí)干燥：清洗后用熱風(fēng)烘干（溫度＜80℃），避免水分殘留導(dǎo)致錫鍍層氧化發(fā)黑；
儲(chǔ)存時(shí)做好防潮防護(hù)：用防潮包裝或密封容器存放，避免長(zhǎng)期暴露在潮濕環(huán)境中（尤其高溫高濕地區(qū)）。

分離技術(shù)選型：適配特性，避免資源浪費(fèi)
需選擇 “低溫、溫和、無(wú)損傷” 的分離技術(shù)，兼顧金屬與氟塑料的雙重回收，避免 “一刀切” 導(dǎo)致?lián)p耗：
選低溫機(jī)械分離 - 氣流分選法
適合批量處理，操作時(shí)需注意：
渦旋分離機(jī)轉(zhuǎn)速適配：根據(jù)線徑調(diào)整轉(zhuǎn)速（粗線徑 1500-2000r/min，細(xì)線徑 800-1200r/min），避免轉(zhuǎn)速過(guò)高導(dǎo)致導(dǎo)體變形、鍍層脫落；
氣流分選參數(shù)匹配：利用鍍錫銅（密度 8.9-9.0g/cm3）與氟塑料（2.1-2.3g/cm3）的密度差，調(diào)節(jié)風(fēng)速（5-8m/s），確保金屬與基材完全分離，減少細(xì)微金屬顆粒隨氟塑料流失。
復(fù)雜結(jié)構(gòu)線纜選溫和熱解法
含屏蔽層、多層氟塑料的線纜，需注意：
惰性氣體保護(hù)：通入氮?dú)饣驓鍤猓乐篃峤膺^(guò)程中錫鍍層氧化；
嚴(yán)格控溫：溫度不超過(guò) 220℃，避免氟塑料輕微降解產(chǎn)生氟化物，同時(shí)保護(hù)錫鍍層不熔融。
小批量精密線纜選化學(xué)輔助分離法
需注意：
控制浸泡時(shí)間：根據(jù)氟塑料層厚度調(diào)整（10-30 分鐘），避免長(zhǎng)時(shí)間浸泡導(dǎo)致錫鍍層輕微腐蝕；
溶劑回收：分離后通過(guò)蒸餾回收溶劑，減少浪費(fèi)和環(huán)境污染。

環(huán)保合規(guī)：杜絕二次污染，符合政策要求
高溫氟塑料屬于特種材料，回收過(guò)程需嚴(yán)格遵守環(huán)保法規(guī)，避免污染：
禁止粗放處理方式
嚴(yán)禁焚燒提取金屬：氟塑料高溫焚燒產(chǎn)生劇毒氟化物、二噁英，違反《大氣污染防治法》，面臨高額罰款；
嚴(yán)禁隨意排放廢液 / 廢渣：化學(xué)分離后的廢液需經(jīng)中和、蒸餾回收溶劑，達(dá)標(biāo)后排放；氟塑料碎屑、金屬粉塵需收集處理，不可混入普通垃圾填埋。
配套環(huán)保設(shè)備
破碎 / 分選環(huán)節(jié)加裝粉塵收集器：用脈沖布袋除塵器收集氟塑料粉末和金屬粉塵，避免粉塵污染空氣或被人體吸入（氟塑料粉塵長(zhǎng)期吸入可能危害呼吸道）；
熱解環(huán)節(jié)配套尾氣處理系統(tǒng)：通過(guò)氧化鋁吸附劑去除氟化物，活性炭吸附有機(jī)廢氣，確保尾氣排放符合 GB 16297《大氣污染物綜合排放標(biāo)準(zhǔn)》。
資質(zhì)再開展回收
回收企業(yè)需取得《再生資源回收備案》《危險(xiǎn)廢物經(jīng)營(yíng)許可證》（若處理工業(yè)報(bào)廢線纜，屬于值危廢），個(gè)人或無(wú)資質(zhì)企業(yè)不得批量回收，避免合規(guī)風(fēng)險(xiǎn)。

提純與再利用：質(zhì)量控制，保障復(fù)用價(jià)值
回收的核心是 “資源再利用”，需通過(guò)提純確保金屬和氟塑料的品質(zhì)，避免因雜質(zhì)導(dǎo)致無(wú)法復(fù)用：
鍍錫銅導(dǎo)體的提純控制
輕微氧化處理：僅用 3%-5% 稀鹽酸快速酸洗（＜30 秒），去除氧化層后立即用清水沖洗、烘干，禁止長(zhǎng)時(shí)間酸洗（會(huì)溶解錫鍍層）；
純度檢測(cè)：確保銅純度≥99.9%、錫純度≥99%，表面無(wú)氧化、無(wú)腐蝕斑點(diǎn)，滿足線纜生產(chǎn)、電子元件制造的復(fù)用要求；
批量分離銅錫：若需分別回收銅與錫，采用電解精煉（銅在陰極析出，錫進(jìn)入電解液回收），避免高溫熔鑄導(dǎo)致錫揮發(fā)損耗。
氟塑料基材的質(zhì)量控制
雜質(zhì)去除：分離后的氟塑料顆粒需經(jīng)篩分（100-200 目），去除細(xì)微金屬雜質(zhì)，確保純度≥95%；
性能檢測(cè)：檢測(cè)耐溫性（PTFE≥260℃、FEP≥200℃、PFA≥260℃）和絕緣電阻（≥1012Ω?cm），高純度顆?？膳c原生料按 1:3-1:5 混合復(fù)用，低純度顆粒降級(jí)用于涂料、潤(rùn)滑添加劑等場(chǎng)景，不可用于絕緣場(chǎng)景。
高溫氟塑料鍍錫銅線回收的注意事項(xiàng)可概括為 “護(hù)鍍層、分材質(zhì)、控溫度、守合規(guī)、保質(zhì)量”：核心是通過(guò)低溫溫和處理保護(hù)錫鍍層，分類提升分離效率，環(huán)保設(shè)備杜絕污染，質(zhì)量檢測(cè)保障復(fù)用價(jià)值。企業(yè)需根據(jù)自身規(guī)模、物料特性制定標(biāo)準(zhǔn)化操作流程（SOP），避免粗放操作導(dǎo)致金屬損耗、基材報(bào)廢或環(huán)保處罰，終實(shí)現(xiàn) “資源值回收 + 環(huán)保無(wú)害化” 的雙重目標(biāo)。
