1、產品簡介：

APView400 光伏電能質量監測裝置采用了多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。

2、產品應用：

光伏電能質量監測裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準要求，能夠滿足35kV及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。

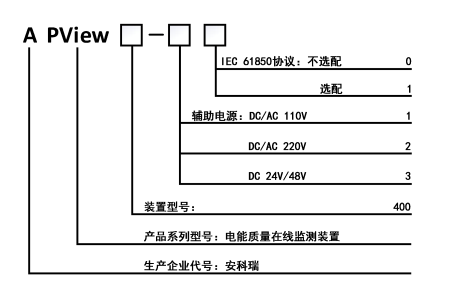

3、型號命名及選型：

4、產品特點：

   光伏電能質量監測裝置采用基于XilinxSoC構架的雙ARM內核處理器，ARM1運行嵌入式Linux、TCP/IP協議、Http協議、Web服務器、電能質量數據的存儲、統計、分析，ARM2用來數據采樣、電能質量數據計算。裝置每周波采樣高達1024點，具備高測量精度能準確記錄故障波形。采用32GB工業級大容量SD卡，可以長期存儲事件記錄與故障波形等數據。具備友好的人機界面，800*480像素點陣彩色大尺寸液晶可就地查看實時波形與故障波形，方便用戶故障分析。

5、豐富的接口資源：

   4路交流電壓；

   4路交流電流；

   5路可編程無源繼電器出口、5路有源開關量輸入；

   2路RS485串行通訊接口，支持Modbus-RTU規約，支持IRIG-B對時方式；

   2路以太網接口，支持Modbus-TCP、IEC61850MMS、FTP、裝置升級維護；

   1路USB接口，可用于裝置維護。

 6、技術參數：

   工作電源：

   額定值：AC/DC220、AC/DC110V或DC24/48V；允許偏差：－20％～＋20％；功率消耗：不大于15W；

   交流電流輸入：

   輸入方式：電流互感器輸入；額定值In：5A；測量范圍：0～1.2In；功率消耗：不大于0.5VA/路；過載能力：1.2In連續工作；20倍額定電流允許1s。

   交流電壓輸入：

   輸入方式：電壓互感器輸入；額定值Un：220V/380V；測量范圍：0～1.2Un；功率消耗：不大于0.5VA/路；過載能力：1.2Un連續工作；4倍額定電壓允許1s。

   開關量輸入：

   額定電壓：AC/DC220V、AC/DC110V或DC24V/48V；輸入方式：無源接點，需要外接電源；

   開關量輸出：

   機械壽命：≥10000次；輸出方式：無源干接點；接通容量：≤4000W或≤384VA；導通電流：連續≥16A(AC250V/DC24V)，短時(200ms)≥30A；

   通訊接口：

   接口速率：10/100M自適應；接口類型：10/100Base—T；支持TCP/IP，F(xiàn)TP協議；

   RS485接口：

   接口速率：300～57600bps；帶光電隔離。

   7、工作環境：

   正常工作溫度：-10℃～+55℃；

   貯存溫度：-30℃～+80℃；

   相對濕度：5％～95％；

   大氣壓力：86kPa～106kPa；

   海拔：≤2500米；

   防護等級：IP51。

   8、開孔尺寸與與安裝方式：

   裝置采用嵌入式安裝，在柜（屏）體面板上按3.1所示開孔，再將裝置按下圖所示放入開孔中，直到裝置面板靠住柜（屏）的面板。再安裝固定支架，螺絲旋入螺絲孔，使裝置牢固在柜（屏）上。

    9、人機界面：

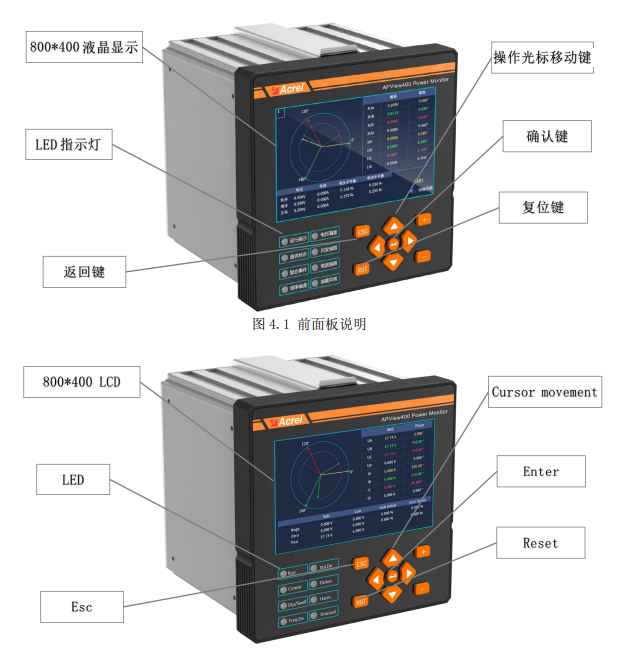

   裝置的人機交互包括液晶顯示、LED指示燈、按鍵。裝置液晶采用5寸彩色LCD，分辨率為800*480，可以顯示實時數據、電能質量、事件記錄、用戶定值、系統設置、裝置調試等數據。
