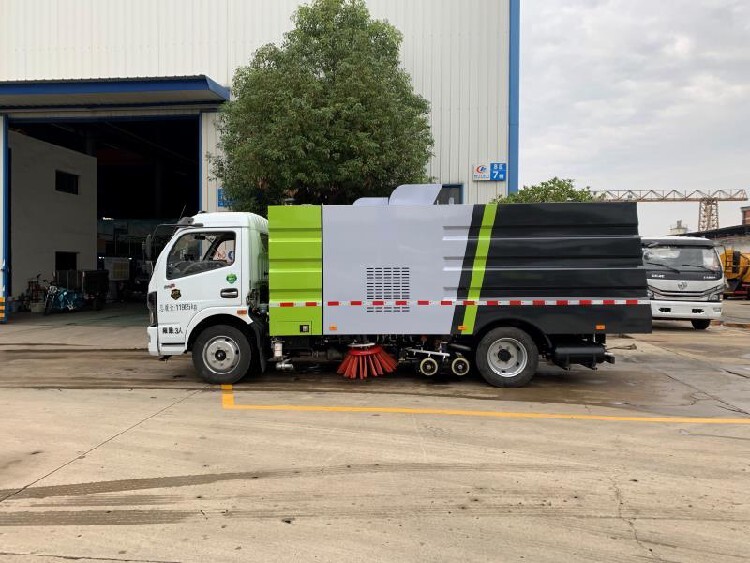

洗掃車主要結構及功能特點：
1、副發動機驅動風機和高壓水泵，副發動采用東風康明期6缸柴油發動機，動力強。
2、風機采用高壓離心風機,、風量大，高風量達23500m3/h。高壓水泵采用同際的德國品孚型柱塞柱，不銹鋼泵頭，流量合適，壓力高，允許高壓力達20MPa。
3、清水箱充分利用了車載空間，容積大。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高液位報警保護裝置和自潔裝置。

洗掃車操作時泥沙較多，一次未清洗干凈，洗掃車可重復進行。在清洗作業時，如壓力穩定，為保護壓力表，可關閉壓力表開關。但工作狀況一有變化，應立即打開壓力表開關，以監視壓力變化；如水位處于危險水位時，應立即停止作業，進行加水； 洗掃車后退清洗一人操作扶管器，以保護高壓膠管；卷管手柄置于“收”的位置，卷管器逆時針旋轉而卷繞高壓膠管。

洗掃車的卷管手柄置于“?！蔽恢?；調速旋鈕置于“慢”位置；壓力表開關置于“關”位置；洗管置于“關”位置；在確認以上各項均在正確位置后，起動發動機，將分動箱上的水泵離合操縱桿后搬，水泵既可低速動轉。洗掃車作業時，操作者不得離開操作柜，以便及時處理萬一出現的不測事故，作業時先用扶管器將噴頭送入管道內，再開三道閥，不得靠近噴頭，以免傷人。

洗掃車進行輸水、洗車、清洗壁面切勿用高壓；應使用干凈的清水，污水不僅縮短壽命，用時導致氣穴。洗掃車水罐供水前，應檢查并清洗過濾器；將輸水帶的一端擰入消防水栓或供水車上，另一端擰入水罐前右側上水接扣上；供水時，可從儀表盤上的水位表上觀察水位。

洗掃車具有技術的高壓水路控制系統，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。采用“中置兩立掃+中置寬吸嘴內置高壓水噴桿+中置高壓側噴桿”的作業裝置布置方式，國內。與其它布置方式相比，具有作業裝置集中，噴嘴離地間距恒定，刷洗—沖洗—吸收污水等作業動作連續流暢，作業飛濺少、污水吸凈率高，清洗寬度大，清洗等特點。

洗掃車采用具有專利技術的特制掃盤和掃刷，可同時刷洗道路路面、路緣、路緣石立面和上表面。左、右高壓側噴桿與吸嘴“V”型布置，液壓操作收放，并可調整“V”形角度及高壓水噴嘴角度，水流沖擊力大，能匯集污水，并具噴桿有防撞和自動復位功能。吸嘴內置長排噴桿，噴嘴離地距離短、水流沖擊力大，能直接將污水送至吸口。并可根據路面污染情況，調整長排噴嘴對路面的沖洗角度，以達到佳的清洗效果。
洗掃車洗掃的工作原理是清掃作業裝置工作的同時，副發動機驅動配有離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路控制閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
洗掃車路沿和路沿石立面洗刷的工作原理是利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。后噴霧在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。低壓沖洗利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
洗掃車具備垃圾箱舉升安全保護裝置，在后門未打開狀態下，確保垃圾箱無法舉升。安全棒未放下時，智能系統將禁止垃圾箱回位，可有效防止維修時的事故發生。采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其內置長排高壓水噴桿離地間隙小、水流沖擊力大，能直接將污水送至吸口，作業飛濺少，污水吸凈率高。
