PLC控制柜的功能有哪些

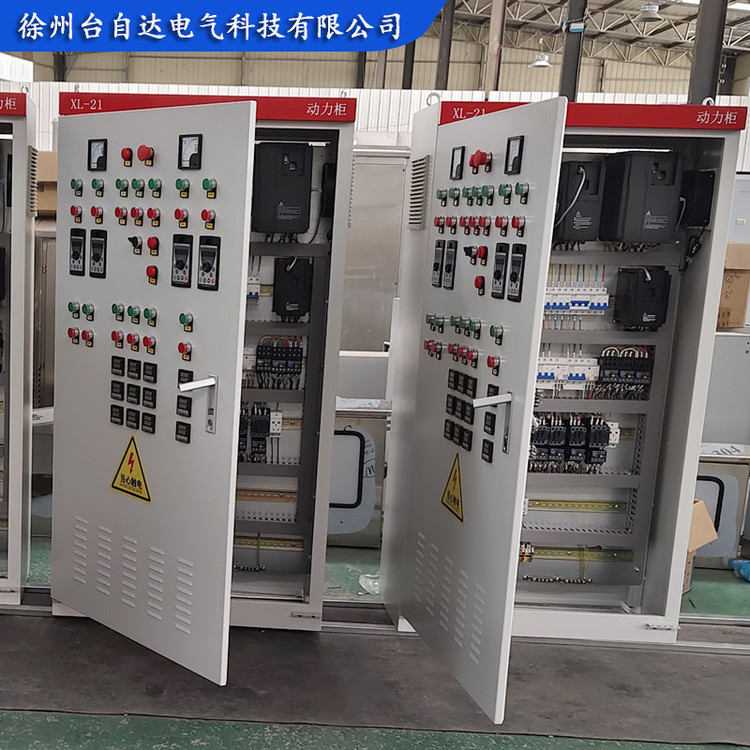

1、頻率(速度)調節變頻柜面板上設有頻率調節電位器，可方便地手動調節變頻器的輸出頻率，控制電機轉速、電源切換及維護。變頻柜配有低壓塑殼斷路器，進線電源相連。除結束電路的連接和斷開外，還可維持電路和變頻器的短路和過載。維護期間可切斷電源。

2、啟停控制功能：變頻柜面板上設有變頻啟動和變頻中斷按鈕，控制變頻設備的運行，方便現場操作。

3.變頻柜面板上可根據系統工況設置多種控制功能，如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急中斷等，變頻/工頻、PLC控制、觸摸屏等。

4.在變頻柜面板上設置電壓表、電流表、頻率表及各種指示燈，如電源指示、指示、運行指示、工頻指示等，以監視輸入電壓、輸出電流、，變頻器的輸出頻率和各種運行條件。

5.備用工頻切換用戶可選擇帶備用工頻切換的變頻柜。當變頻器存在缺陷時，可通過自動控制電路將電機切換到工頻電源。

6.添加外圍設備。根據工況要求，輸入電抗器、輸出電抗器、直流電抗器和EMI濾波器、制動單元、制動電阻、接觸器、中央繼電器、熱繼電器、可編程控制器、可編程操作終端、電能表、散熱風扇、，等可在變頻柜內進行通訊。

7.安全保護變頻柜內的變頻設備可以減少環境污染，降低觸電風險，起到更好的保護作用。

8.整潔美觀。變頻設備應放置在變頻柜內，顏色應與其他低壓配電柜相同，并應遵守配電設施和控制設備的協調、規則和美觀。

plc控制柜的六大主要作用

1、用于模擬量的操控

電流，電壓，壓力，溫度等都是模擬量，他的大小是接連改變的，工業生產中，特別是接連型生產過程，常要對這些模擬量進行操控。

2、用于數據收集

跟著PLC技能的開展，其數據存儲區越來越大。如德維森公司的PLC，其數據存儲區(DM區)可達到9999個字。這樣的數據存儲區，能夠存儲很多數據。

3、用于運動的操控

除了開關量，模擬量，不覺有運動操控。如機床部件的位移，常以數字量表示。運動操控，有用的方法是NC，即數字操控技能。4、用于聯網和通訊

PLC控制柜聯網通訊才能很強，不斷有新的聯網結構推出。可與個人計算機相連進行通訊。

5、用于開關量的操控

PLC控制柜操控開關量的能力很強，所操控的點數從十幾到幾萬點，由于他能聯網，點數不受限制，不管多少點都能操控，所操控的邏輯問題是多種多樣的：組合的、時序的、延時的、即時的、需求計數的、固定次序的、不需計數的、隨機作業等，都可進行。

6、用于信號監控

PLC自檢信號很多，內部器材也很多，多數使用者未充分發揮其效果。其實，可利用它進行PLC本身作業的監控，或對操控目標進行監控。

電氣控制柜線路常用的保護環節有以下幾種

1、短路保護:短路時熔斷器FU的熔體熔斷而切斷電路起保護作用。

2、電動機長期過載保護:采用熱繼電器FR。由于熱繼電器的熱慣性較大,即使發熱元件流過幾倍于額定值的電流,熱繼電器也不會立即動作。因此在電動機啟動時間不太長的情況下,熱繼電器不會動作,只有在電動機長期過載時,熱繼電器才會動作,用它的常閉觸頭使控制電路斷電。

3、欠電壓、失電壓保護:通過接觸器KM的自鎖環節來實現。當電源電壓由于某種原因而嚴重欠電壓或失電壓(如停電)時,接觸器KM斷電釋放,電動機停止轉動。當電源電壓恢復正常時,接觸器線圈不會自行通電,電動機也不會自行啟動,只有在操作人員重新按下啟動按鈕后,電動機才能啟動。

4、自鎖、互鎖保護:將其中一個接觸器的常閉觸頭串入另一個接觸器線圈電路中,則任何一個接觸器先通電后,即使按下相反方向的啟動按鈕,另一個接觸器也無法通電。
