法蘭本體設計
法蘭設計分為按內壓和外壓兩種情況。承受外壓的法蘭可按承受內壓的法蘭計算方法進行設計，只是計算法蘭的操作力矩略有不同。
窄面法蘭的計算方法分為兩種，即按松式法蘭計算和按整體法蘭計算。任意式法蘭通常按整體法蘭計算，在滿足某些條件下可簡化為按松式法蘭計算。
松式法蘭計算較為簡單，法蘭的厚度可一次性算出。而整體法蘭的設計需采用假設各部分結構尺寸進行反復試算的方法來完成。
對整體法蘭，根據設備結構條件假設法蘭錐頸和法蘭環的各尺寸。然后計算出法蘭承受的力矩及產生的各項應力。當各應力與相應的許用應力相差較大時，應調整原先設定的法蘭尺寸，重復以上計算，直至各項應力都小于各自的許用應力且相差不大時為合理設計。
寬面法蘭的計算不分形式，均按"簡支梁"的簡化模型進行計算。
法蘭盲板
法蘭蓋，也稱盲板法蘭，是中間不帶孔的法蘭，供封住管道堵頭用。密封面的形式種類較多，有平面、凸面、凹凸面、榫槽面、環連接面。

密封面：平面（FF）、突面（RF）、凹凸面（MFM）、榫槽面（TG）、環連接面（RJ）

分別說明哪里是盲板，哪里是膜片
法蘭的安裝

公稱壓力PN：(法蘭壓力)

標稱壓力是為制定標準而分級的壓力等級。

大允許工作壓力

DN比較表

PN和等級比較表

法蘭隔膜材料

CS是碳鋼

SST是不銹鋼型的縮寫

C≥276的全名是HastelloyC-276(哈特合金)

法蘭規范

如果法蘭規格不同，則法蘭孔的間距和數量不同。

GB系列(國家標準)

JB系列(機械部)

HG系列(化學工業部)

ANSI/ASMEB16.5(美國標準)

BS 4504(英國標準)DIN(德國標準)

當新的HG標準與舊的JB標準法蘭一起使用時，應注意以下幾點：
1.三個法蘭的螺栓數目不一致，其中兩個規格(PN0.25/DN 500、PN0.6/DN 500)直接影響配合度；PN1.0/DN80HG標準螺栓數為8，JB標準螺栓數目為4。
二。一些舊的標準法蘭(JB系列2)的螺絲孔好是擴孔1毫米和2毫米，而其中一些可以安裝墊圈。

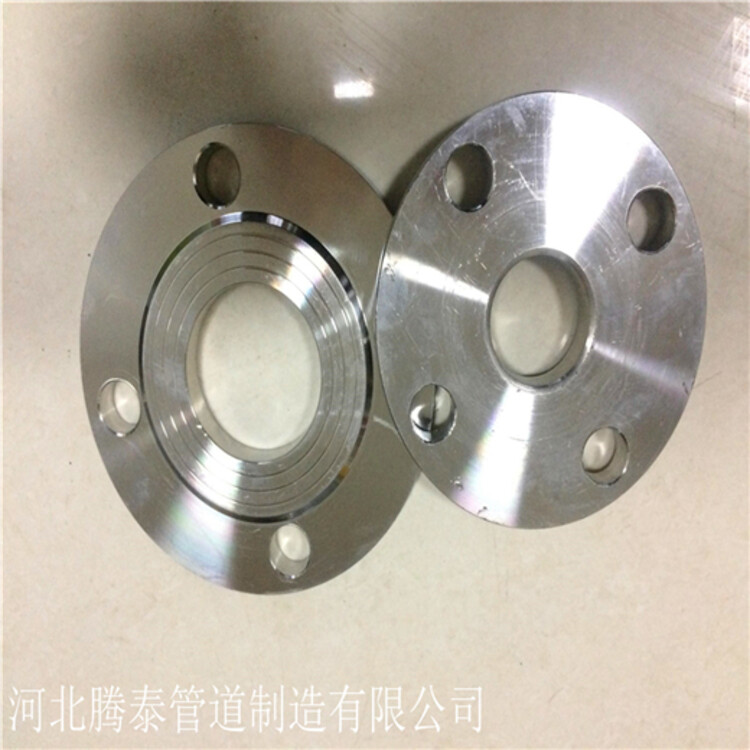

平板焊接法蘭
平板焊接法蘭(化學標準HG 20592，國家標準GB/T 9119，機械JB/T81)：材料收集方便，制造簡單，成本低，使用范圍廣，但剛性差，不能用于滿足供需、易燃、爆炸、高真空、高度和極端危害等要求的化工管道系統。密封面類型具有平面和凸出表面。

法蘭泄漏的原因是什么？
偏差
偏差是指管道與法蘭不垂直或不同心，法蘭面不平行。當內部介質壓力超過墊片負載壓力時，會發生法蘭泄漏。這種情況主要是在安裝或維修過程中造成的，很容易發現。只要在工程竣工時進行實檢，這種事故是可以避免的。

腐蝕效應
由于腐蝕介質對墊片的長期腐蝕，導致墊片發生化學變化。腐蝕性介質滲入墊片，墊片開始軟化，失去壓縮力，導致法蘭泄漏。
熱膨脹和冷縮
由于流體介質的熱膨脹和冷縮，螺栓會膨脹或收縮，使墊片產生間隙，介質會通過壓力泄漏。
