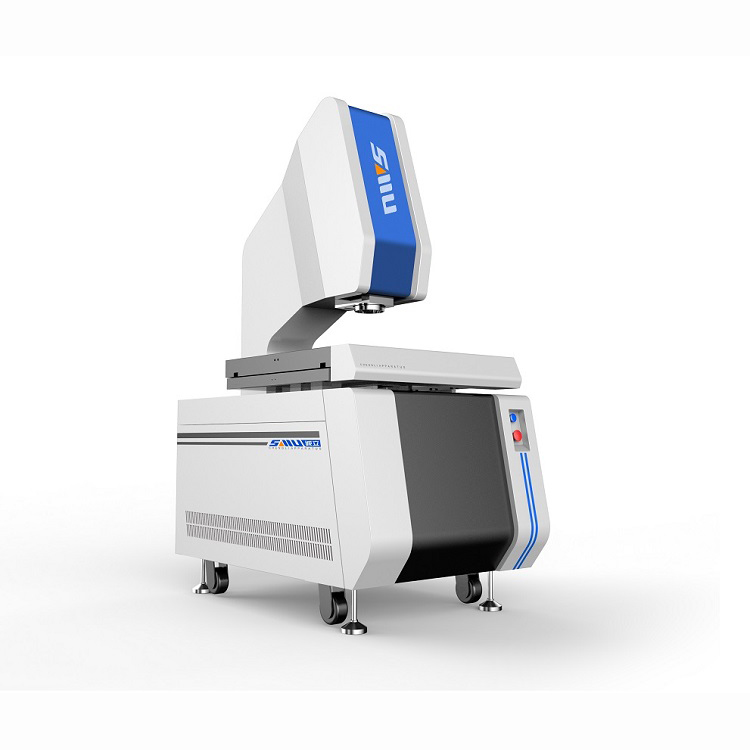

儀器主要技術參數及產品特點：
| 型 號
| SMU-4040HA
|
| X/Y/Z測量行程
| 400╳400╳200mm
|
| Z軸行程
| 調焦行程200mm(可根據客戶要求定制加高)
|
| XY軸基座
| 00級濟南青大理石
|
| 儀器底座
| 00級濟南青大理石
|
| 玻璃臺面尺寸
| 480╳480mm
|
| 玻璃臺承重
| 30kg
|
| 傳動型式
| Hiwin P級精密線性導軌
|
| Hiwin C5級研磨滾珠絲桿
| |
| NSK原裝進口軸承
| |
| (可選配手持式移動搖桿操作)
| |
| 金屬貼片光學尺
| X/Y軸分辨率：0.0005mm（0.5μm，可選配0.1μm）
|
| Z軸分辨率：0.0005mm（0.5μm，可選配0.1μm）
| |
| X/Y線性測量精度(μm)
| ≤2.8+L/200
|
| 機臺定位精度(μm)
| ≤2.8
|
| 重復精度(μm)
| ≤2.8
|
| 電機
| HCFA雙閉環CNC伺服系統
|
| X/Y軸采用HCFA400W伺服電機，雙重閉環控制系統 Z軸采用HCFA(帶剎車)100W伺服電機，雙重閉環控制系統
| |
| 攝像機
| Hikvision 1/3”超清彩色工業數字相機
|
| 測量軟件
| 自主研發全自動影像軟件 （測量數據可按客戶報表格式導出或?qū)隡ES、QMS系統）
|
| 鏡頭
| 全自動變倍鏡頭(可選配同軸光、探針、鐳射頭、激光定位導航) 光學放大倍率0.7-4.5X，影像放大倍率30-300X 放大倍率為近似值，與顯示器的尺寸及分辨率相關， 可通過選配0.5X/2X物鏡，實現放大倍率15-150X/60-600X
|
| 光源系統
| 表面光源：5環8區LED冷光源，255級立調節
|
| 輪廓光源：LED綠色冷光源，255級立調節
| |
| 儀器外形尺寸（L*W*H）
| 1230╳820╳1850mm
|
| 儀器重量
| 400kg（機臺高速運行時的穩定性）
|
| 電源
| AC220V/50HZ AC110V/60HZ
|
| 電腦
| intel I5主機
|
| 顯示器
| 27寸
|
| 質保
| 整機質保1年
|
| 影像視頻卡
| intel千兆網卡
|
| 電源開關
| 臺灣銘緯 MW 12V-24V，漏電、短路保護
|
| 電源濾波器
| X、Y、Z共3組立濾波器（抗電流干擾）
|
