信合35kv預制艙艙體廠家 江蘇定制35kv預制艙安裝

預制艙概述

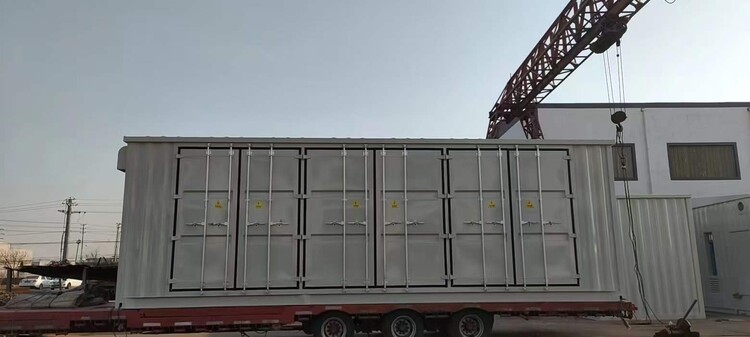

預制艙是智能變電站應用的新技術、新材料、新設備的一個重要體現，它是由預制艙體、二次設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，并作為一個整體運輸至工程現場，就位于安裝基礎上。預制艙及其內部的二次設備實現整套二次設備由廠家集成，實現工廠化加工，減少現場二次接線，減少設計、施工、調試、工作量，簡化檢修維護工作，縮短建設周期，有效支撐了電網建設。
預制艙具有標準化、模塊化、預制化的技術特點。廠家可根據設備柜體的實際需要定制特定尺寸，以便適應設備的正常運行。


（1）預制艙的基本結構，預制式二次組合設備艙，二次設備、空調、照明、消防、安防、圖像等設備構成，艙體內所有設備均在工廠內完成相關接線，及調試工作，并作為1個整體或2~3個單體運輸至現場。

為了滿足變電站設備運行的各種標準要求，以及滿足戶外運行的要求，抗震強度需達到8級以上。在預制艙頂部增加斜頂，預防積水和積雪；同時斜頂還可以減少箱頂陽光照射。

 （2）預制艙的內部空間和結構，艙體內部由二次設備、空調、照明、消防、安防、圖像等設備構成，同時還需要滿足設備運行和檢修人員的工作要求，需對艙體內部進行檢修，裝修材料選用防火防水材料，可在裝修材料和艙壁之間添加隔熱材料，阻隔陽光照射箱體隔熱功能，艙內的照明空調可根據需求選擇不同的實現方式，為了有效的節約，艙內安裝工業空調和排風系統，可實時調整艙內的運行運行環境；由于目前都采用無人值守方式，艙內還須安裝安防、圖像、圖像監控、火災報警系統；接線布置可根據設備的正常運行適當布置。
預制艙技術特點
預制艙了變電站“標準化設計、預制艙生產廠家工廠化加工、裝配式建設”全新建設模式。新的建設模式：減少占地面積、節約環境資源、降低基建投入成本，同時有效縮短了智能變電站的建設、調試周期，實現建站；新的建設工藝：模塊化設計，方便拆裝組合；可以更換設備，易于建立檢修元件庫，減少備用間隔投資；通用工藝，簡化裝配，節能環保，提高現場施工效率，同時又確保了工程實施的安全和質量水平；新的自動化技術：提升了變電站的總體智能化水平，提高了變電站的安全可靠性，進一步凸顯了變電站工業設施的定位，為智能電網的綠色、健康發展奠定了堅實基礎。滄州信合產品配置及要求
1. 箱體內部配置照明（三防燈）、應急照明燈、行程開關、煙霧報警器、遠程監控系統、加熱器、插座及配電箱。

2. 具有配電箱，每個集裝箱的低壓配電和二次柜體低壓控制供電由配電箱完成。配電箱面板開孔以防止HM1，具體配電箱配置以實際生產為準。

3. 箱體內開設電纜溝下入孔，尺寸不小于600mm*600mm;下入孔蓋板不能設計成移開式，要求與箱體固定在一起，通過合頁等構件等實現開合。

4. 箱體非電部分具有接地裝置，整體接地。箱體內所有的電氣設備的非金屬部分與箱體有良好的電氣接地連接。箱體外應有接地裝置，并噴有接地標識。

5. 箱體材料具有防火、防潮、防震，抗銹蝕、防低溫、不掉色、不褪皮和功能，箱體整體壽命大于20年。

6. 確保箱體的頂部不積水，不漏雨；頂部與側面邊沿焊接處能夠使淋雨及壓力性的噴水能被有效阻止于箱體外部且在壽命期不銹蝕。

7. 預制艙采用下進線，艙內敷設防靜電地板高度200mm。光纜和電纜分別設置走線槽，屏柜前后長度方向敷設采用預制光纜，應用接口屏。

8. 預制艙內屏柜后上方安裝活動固定架，運輸安全。
9. 單個艙體配置兩臺空調。且空調具備：
溫度自動設定功能；
斷電自啟動系統；
數據后臺傳輸功能；
空調后臺控制功能。

10.油漆：船舶防腐漆，三層防腐。
底漆：富鋅底漆。
中間：環氧云鐵，隔絕空氣。
面漆：氯化橡膠防腐，防紫外線，防酸堿。

11.性能要求
海拔高度：≤3000m
環境溫度：-25℃-﹢50℃
相對濕度：日平均≤95%，月平均≤90%
集裝箱房通用標準抗震等級滿足7級要求。
抗風力：側面承受風載荷＞0.55kN·m2
箱頂承重：約300kg/m2
底部承重：約800kg/ m2
使用壽命，在上述工作環境條件下，正常維護的情況下≥25年

12.通訊：RS485/以太網/GPRS通訊接口。
電腦監控軟件。
