自動定量粉劑包裝機設備方案

（一）規定功能： 完成10-50Kg粉狀肥料的自動定量包裝，包括物料稱重、充填、封口，使用預制塑料編織袋，人工套袋作業的半自動包裝。

（二）包裝線流程

  粉狀肥料――  螺旋提升機-- 包裝秤料倉（料位自動控制）――自動稱重――人工套袋――自動夾袋――自動充填――自動落袋――輸送――縫制外袋――成品包。

（三）包裝線設備配置

1.  螺旋提升機（用戶自備）      1臺

2. 包裝秤料倉     1臺

3. 料位自動控制裝置             1套

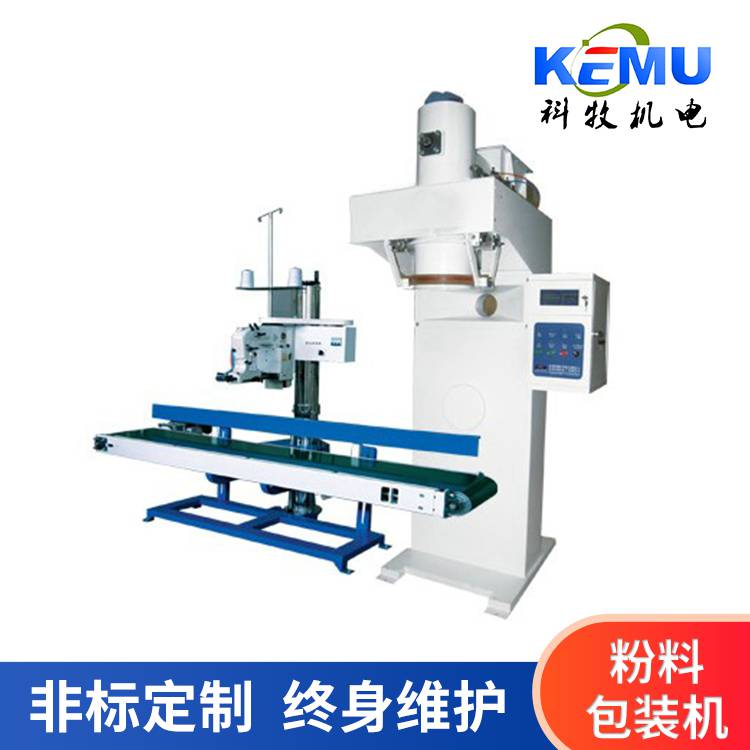

4.  DCS-50FW型包裝機    1臺

5. 皮帶輸送機                  1臺

6. 自動縫包裝置                1套

7.電氣控制系統                 1套

（四）包裝線各組成設備功能、性能

1. 螺旋提升機（用戶自備）

螺旋提升與上儲料倉之間的連接或輸送由需方自行改造。

2. 包裝秤料倉

計量秤料倉包括料倉蓋、料倉體；料倉蓋帶進料口.進料口連接提升機,與料倉體密封，不銹鋼。

3. 料倉料位自動控制裝置

不銹鋼阻旋式料位開關自動控制提升機的動作，保持計量秤料倉的料位高度。

自動定量粉劑包裝機安全注意事項

1. 包裝秤用（AC220V/50Hz）電源，電源接通后，嚴禁觸摸電器裝置。

2. 機器運轉時，嚴禁觸摸任何傳動部件。

3. 定時檢查輸送機電機的油位，低于指示時，及時添加。

4. 定時檢查三聯件的油位，低于指示時，及時添加。

本設備有以下特點：

1．采用傳感器、高智能化稱重控制器，計量精度高、性能穩定。

2．大、小二級加料，落差自動修正、零點自動跟蹤、過沖檢測與抑制功能。

3．模擬狀態下的自檢測功能，可實現故障自診斷，方便維護與檢修。

4．手動狀態下的強制執行功能，一旦自動控制過程出現故障，作為應急措施，可手動完成全部包裝過程，無須中斷包裝作業。

5．裝包數、裝包量自動統計。

6．采用氣動執行機構，氣缸進、出口壓力可調，工作更加可靠、。與物料接觸部件選用不銹鋼，符合食品衛生要求，抗腐蝕，設備使用壽命長。

7．安全性設計，氣動元件、電器、儀表均有安全保護，設備、人身安全。

8．人性化設計。包裝量改變時，輸送機高度、縫包機高度、護欄位置的調整方便；輸送機設后退開關，對于縫合有缺陷的包裝，可退回二次縫合。
