性能耐酸堿耐高溫類型預(yù)促型包裝規(guī)格25千克使用方法輥涂噴涂耐溫度120

中溫乙烯基玻璃鱗片涂料，是指將具有一定片徑和厚度的乙烯基玻璃鱗片涂料分別與各種耐腐蝕樹脂、附料等混合，經(jīng)機(jī)械配制而成的膠泥。中溫乙烯基玻璃鱗片涂料，是采用的耐腐蝕樹脂和特殊附料配制而成，從而具有更好的熱穩(wěn)定性，耐溫性，是火力電廠煙氣脫硫防腐內(nèi)襯施工的優(yōu)選材料。
玻璃鱗片涂料的防腐性能大致可歸納為以下幾點(diǎn)：
耐彎曲性 涂層耐彎曲性漆膜不開裂，不脫落。
抗腐蝕性 涂層耐腐蝕，抗溶劑性強(qiáng)，防水耐油污。
附著力強(qiáng) 涂料采用劃圈法測試附著力符合標(biāo)準(zhǔn)檢測。
抗沖擊性 涂料漆膜抗沖擊性能。
流平性好 涂料涂層平整，流平性。
外觀平整 涂料漆膜外觀平整光滑，無桔皮、硬塊。玻璃鱗片很薄，鱗片涂料經(jīng)正確施工，使得它在涂層中可與基體平等疊壓排列，象片片魚鱗，如層層盔甲，形成致密的防滲層（有人形象地稱它為迷宮式結(jié)構(gòu)），據(jù)測可達(dá)數(shù)十上百層，使得腐蝕介質(zhì)擴(kuò)散滲透到被保護(hù)基體的途徑變得曲曲折折，大大延長了介質(zhì)滲透的途徑和時(shí)間，相應(yīng)提高了涂層的抗?jié)B透性能及耐蝕壽命。涂層中大量的玻璃鱗片形成許多小區(qū)域，使涂層中的微裂紋、微氣泡相互分割，大大減慢了介質(zhì)的滲透速度，使介質(zhì)滲透率明顯縮小。玻璃鱗片涂層比其他材料抗介質(zhì)滲透性可提高幾倍到十幾倍。玻璃鱗片的存在不僅減少了涂層與底材之間的熱膨脹系數(shù)之差，而且也明顯降低了涂層本身的硬化收縮率。玻璃鱗片涂層的硬化收縮率，只有其他材料的幾分之一到數(shù)十分之一，這不但有助于抑制涂層龜裂、剝落等的出現(xiàn)，而且可提高涂層的附著力與抗沖擊性能。

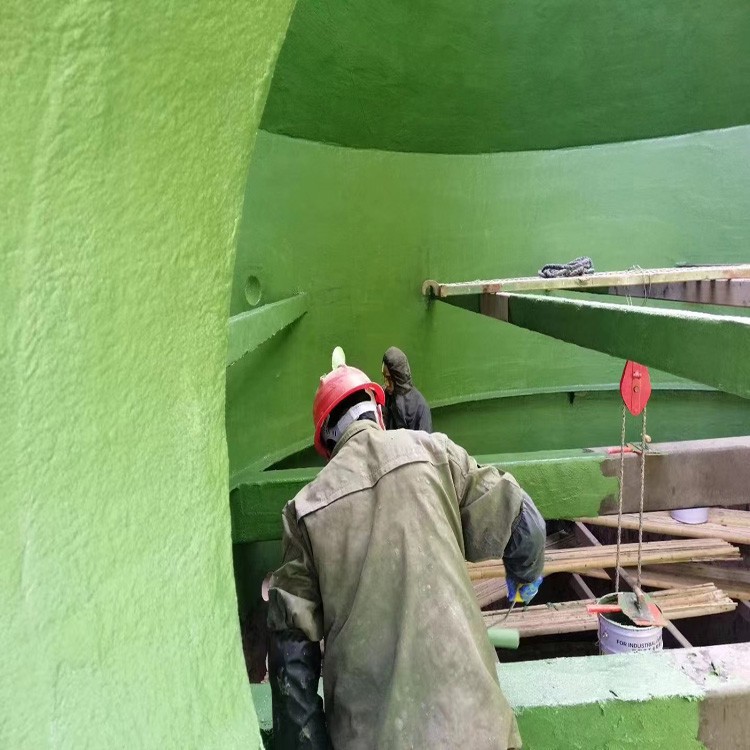

乙烯基防腐施工要求噴砂除銹、在除銹后12小時(shí)內(nèi)涂刷封閉底漆、在底漆干后進(jìn)行玻璃鱗片膠泥施工、玻璃鱗片膠泥施工采用抹涂的方法、一次抹厚度約1mm左右、一般分兩次完成、后一道工序在層見干后進(jìn)行。（一般間隔一天）涂抹時(shí)，持刀與基層保持一定的角度、沿持刀的尖角按銳角方向推抹、盡量把膠泥和基礎(chǔ)的氣泡擠出、涂抹沿一個(gè)方向進(jìn)行不得堆料攤抹。局部用玻璃絲布加強(qiáng)、如拉筋、陰陽角、整條焊口、從而確保這些部位的防腐層質(zhì)量.
