頂裝式磁翻板液位計產品特點:


適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于身。


指示新穎，讀數直觀、醒目，可根據用戶方便改變觀察角度。


測量范圍大，不受儲罐度限制。


指示機構與被測介質完全隔離，因而密封好，可靠性，使用安全。


耐溫，可采用不褪色陶瓷翻柱。


結構簡單，安裝方便，維護費低。


A.基 本 型：


測量范圍：300～15000mm 測量精度：±5.0mm，±10mm


工作溫度： -40～250℃ (ABS PP-R,PVC:-40～80℃) 殊型可達450℃


工作壓力 ：≤2．5MPa(2.5MPa以上可另行設汁) 防腐型≤0．6MPa


介質粘度 ：≤1st(10-4m2/s) 介質密度：≥450kg/m3


介質密度差：≥ 150kg/m3 排污接口：ZG1/2“（內）


環境振動：頻率≤25Hz，振幅≤0．5mm 跟隨速度：≤0.08m/s


接液材質：不銹鋼（1Cr18Ni9Ti，316，316L）


不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）


PVC塑料(聚氯乙烯)，PP-R，ABS


連接過程 ：側 裝 式 HG20592-97 DN25 PN4.0（或用戶）


裝 式 HG20592-97 DN100 PN1.6（或用戶）


夾套法蘭 HG20592-97 DN15 PN1.6（或用戶）


B. 遠傳裝置：


輸出信號：4～20mA 負載阻抗：350Ω（24VDC時）


供電電源：18～30VDC（額定24VDC） 環境溫度：-40～80℃


相對濕度：≤90%RH 功 耗：0.5W


本 安 型：ibIICT4 隔 爆 型：dIIBT4


C. 控制報警開關


輸出型式：常開常閉開關信號 報警精度：+10mm


環境溫度：-40～80℃ 工作壽命：≥105次


出線接口：M20?1.5或內螺紋3/4″


遠傳磁翻板液位計的點


適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于身。


指示新穎，讀數直觀、醒目?？筛鶕?jù)用戶方便改變觀察角度。


測量范圍大，不受儲罐度限制。


指示機構與被測介質完全隔離，因而密封好，可靠性，使用安全。


耐溫，可采用不褪色陶瓷翻柱。


結構簡單，安裝方便，維護費低。


遠傳磁翻板液位計的原理：


本公司生產的磁翻板液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際度，從而實現液位的指示。


本公司生產的磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以的形式固定在UHZ型磁翻板液位計的主導管外側，使其處于液位計同磁耦合系統中。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與電動III型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控制、調節和報警的目的。

產 品 簡 介

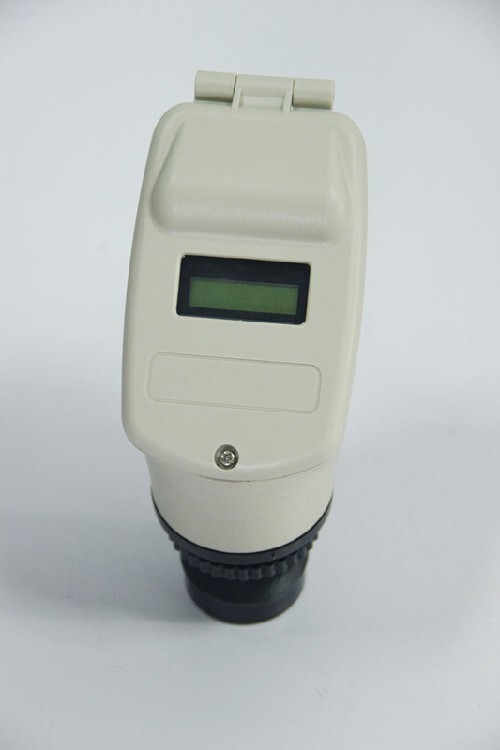

分體式超聲波液位差計/超聲波料位計，用于測量水,泥漿,礦漿,牛奶,化工原料等液體，應用于石油、化工、環保、冶金、礦山、市政、水利、水文、水處理等行業。分體式超聲波液位計、超聲波料位計，傳感器和主機分離，更加適合儲罐、料倉、支架上安裝，是工業現場測量液體、漿料、固體的一種低成本測量設備。


功 能：分體型


量 程：5m、10m、15m、20m、30m、40m、50m、60m、70m


測量精度：0.25%-0.5%


分 辨 率：3mm或0.1%（取大者）


顯 示：中文液晶顯示，或者英文液晶顯示


模擬輸出：4線制4～20mA/750Ω 負載


繼電器輸出：（可選配）單通道為2 組，雙通道是4 組AC 250V/ 8A


或DC 30V/ 5A 狀態可編程


供 電：標配220V AC+15% 50Hz 可選24VDC 120mA 定做12VDC 或電池供電


環境溫度：顯示儀表-20～+60℃，探頭-20～+80℃


通 信: 可選485，232 通信（廠家協議或者M(jìn)ODBUS協議）


防護等級：顯示儀表IP65，探頭IP68


探頭電纜：可達100 米，標配10 米


探頭安裝：根據量程和探頭的選型


產品功耗：


分體式用24V 電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，


2 路繼電器145mA,3 路繼電器要170mA，4 路繼電器要190mA.


具體功率如下：
無繼電器是24×100mA=2.4W；
1 路繼電器是24×120mA=2.9W；2 路繼電器是24×145mA=3.5W；
3 路繼電器是24×170mA=4.1W；2 路繼電器是24×190mA=4.6W；
備注：


本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。

理解術語


①量程：在進行儀表選型的時候，量程的含義是很重要的，請看下面的示意圖。


②發射角和虛假回波


超聲波波速通過探頭聚焦，脈沖波速的發射就好像手電筒的光速一樣，離探頭越遠的地方，擴散面積就越大。


在發射角內的任何物體，如：管道、支架、焊縫、加強筋、攪拌螺旋槳、掛壁的物體，都會造成很強的虛假回波，特別是發射角內距離探頭較近的物體。


例如：在距離探頭 6 米處的管道造成的虛假回波要比距離探頭 18 米處同樣管道造成的虛假回波強9倍。
★盡量使傳感器的軸線垂直于介質表面，并且避免在發射角內有任何其他物體。如：管道和支架等。


測量范圍選擇
測量范圍取決于超聲波探頭的范圍。超聲波探頭的范圍則取決于現場的工作環境、被測量目標、溫度等。

磁翻板液位指示器安裝在桶槽外側或上面，用以指示和控制桶槽內的封形式可根據需要加裝排污閥。接續法蘭可接受定制液位高度的一種控制儀表，指示器由磁性組成，當本體管內的磁性浮球隨液位上升時翻轉，即可顯示液位高度。也可在本體管上加裝磁性技術'>開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。本體管采用無縫鋼管,連接管處采用拉孔焊接,內部無劃痕。安裝方式可選擇側裝和頂裝，本體下端密封。
本產品又稱磁性液位計，磁翻柱液位計，磁浮子液位計，它是利用磁藕合原理進行工作的，產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點。
有側裝和頂裝二種安裝方式，無論那種方式都可以遠傳裝置,使液位計即可以就地顯示液位，又可以遠程液位.后的磁翻板液位計可稱為遠傳型磁翻板液位計。制作磁翻板液位計的工藝雖然很簡單，但磁翻板液位計作為計量儀表，特別是遠傳型磁翻板液位計，如果未經質監局審核,沒有生產許可證，產品質量是難以得到保證的。因此，采購磁翻板液位計要選擇有生產許可證且信譽好的廠家，價格可能略高一點，但產品質量有保證，售后服務有保證。
玻璃板液位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。
磁性浮子式液面計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。由于具有磁性藕合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

產品適用對象：
UHC系列磁浮子翻柱液位計能廣泛用于石油、化工、油田、、食品、酒業等行業中各類儲液罐、儲槽、儲液
池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏
水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、
PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、

磁翻板液位計產品特點：
1.便于安裝維護、使用壽命長
2.數據顯示清晰直觀、測量范圍廣
3.高度密封，防水性能好
4.可以選擇安裝液位變送器實現遠傳
5.可安液位開關，實現開關控制或警報
6.適用場所、行業廣泛

磁致伸縮液位計由電子變送器、介面浮子、探桿、顯示儀表共四部分組成。部份是配套選購的。顯示儀表根據使用目的確定，可選購亦可不選購，也可用普通電腦代替，安裝我司提供的配套軟件（或用戶訂制軟件）可實現集中顯示（或單顯示）與控制。“探標”桿長度根據用戶使用量程定制。在有防爆要求的環境場合使用本儀器，供電回路需配接安全柵。
