一個PXI系統由幾項組件所組成，包含了一個機箱、一個PXI背板（backplane）、系統控制器（System controller module）以及數個外設模塊（Peripheral modules）。在此以一個高度為3U的八槽PXI系統為例。系統控制器，也就是CPU模塊，位于機箱的左邊槽，其左方預留了三個擴充槽位給系統控制器使用，以便插入因功能復雜而體積較大的系統卡。由第二槽開始至第八槽稱為外設槽，可以讓用戶依照本身的需求而插上不同的儀器模塊。其中第二槽又可稱為星形觸發控制器槽（Star Trigger Controller Slot），其特殊的功能將于后面的文章中說明。

PCIe第1版規定每通道的基準速率為2.5Gb/s(解碼后2.0Gb/s)，隨后的升級規范進一步提高了數據傳輸速率并且增加了通道的數量從而可以提供更高的數據帶寬。同時提供了對用戶透明的降速機制以應對高速設備與下游低速設備(因規范版本或通道數量不同)相連接的情況。

數據連接速率依賴于機箱、機箱插槽以及模塊，通常數據傳輸速率越高相應的實現成本也越高。除了這些，用戶實際上并不需了解PCIe接口上數據管理的過程。

系統為樹狀結構，一個單一的PCIe連接在此結構下擴展為多個連接，并可以進一步擴展更多下級連接。處于主干的分支(源于根復合體，Root Complex)的連接需要較大的帶寬以支持更多下游設備的數據流。

與PCI類似，所有信號流均需出入于根復合體，實際速率同時取決于PCIe接口和控制器處理所有數據和驅動程序的能力。在PXI規范中添加了PCIe而稱為PXIe。與PXI和PCI的關系相同，PXIe規范中也包含了測試測量領域所需要的各種擴展特性。

系統定時插槽
這個插槽用于PXIe的定時功能。與PXI不同，不能用于其它目的(不能安裝儀器模塊)，所以如果機箱中包含了它那么就意味著有一個插槽將不能被用于設備擴展。這導致了出現不含定時插槽的機箱，并且因此不能支持星形觸發器。

PXIe模塊

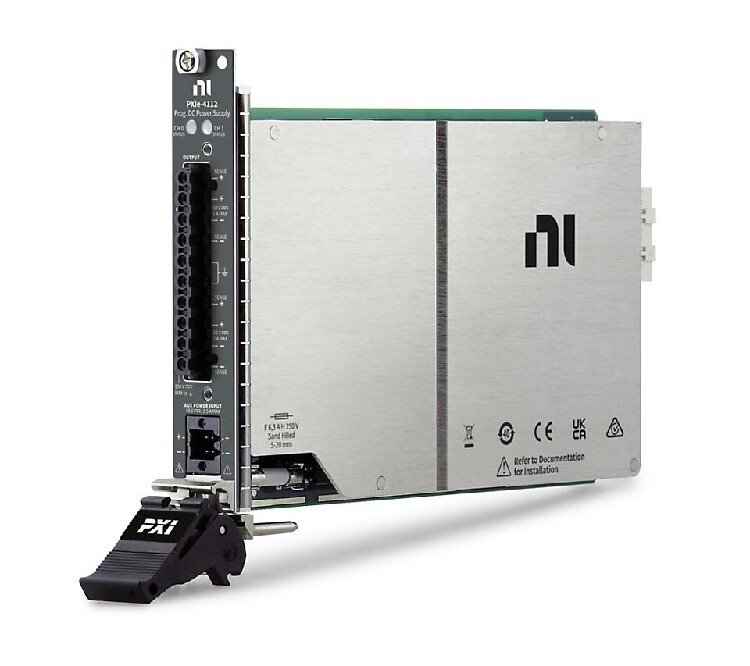

與PXI相同，PXIe模塊原則上可以提供3U和6U兩種形式，并且支持雙3U模塊疊加的形式。3U模塊有一個助拔手柄，6U模塊有兩個助拔手柄。PXIe模塊的PCIe與定時控制信號通過XJ3連接器連接到背板上，電源與儀器功能(觸發與時鐘)通過XJ4連接器連接。在6U模塊中還包含一個額外的可選擇連接器XJ8,可以為模塊供應額外的電源。PXI的應用經驗為PXIe模塊提供了很好的參考，模塊的上下兩端被槽位上的導軌所固定并通過前端的手柄將模塊鎖緊。
