EN50155標準的重要性
EN50155標準是一項針對軌道交通裝備電子裝置的，旨在保障機車車輛電子裝置的安全性和可靠性。在這一標準中，涵蓋了從運行溫度、濕度到抗震動等多個方面的技術要求。聲光報警裝置作為機車電子裝置中的關鍵組成部分，其性能也符合EN50155的嚴格規范。

在當前的軌道交通市場中，符合EN50155標準的聲光報警裝置不僅能夠提高設備的可靠性，更可以提高整體運營的安全性。這對確保乘客安全、減少故障發生率以及提升服務質量都有顯著的積極影響。蘇州中啟檢測有限公司通過的檢測服務，幫助客戶快速識別并解決聲光報警裝置可能存在的安全隱患，確保符合相關的法規和標準。

聲光報警裝置EMC測試：從靜電放電到電快速瞬變脈沖群的系統性驗證
在工業安全與智能監控系統中，聲光報警裝置是人機交互的關鍵終端，其可靠性直接關系到人員生命安全與產線連續運行。蘇州中啟檢測有限公司近期完成一批軌道交通用聲光報警模塊的電磁兼容（EMC）全項測試，覆蓋靜電放電抗擾度（IEC 61000-4-2）、電快速瞬變脈沖群抗擾度（IEC 61000-4-4）及輻射/傳導發射（CISPR 32）等核心項目。測試發現，某型號設備在接觸放電±6kV條件下觸發誤報警，經結構復盤確認為LED驅動PCB未設置共模濾波電容，且外殼接地路徑存在15cm懸空走線——這一細節在常規功能測試中完全不可見，卻在真實電磁環境中成為失效誘因。

不同于消費類電子對EMC的“合格即止”邏輯，工業級聲光報警裝置需滿足嚴苛的Class B以上抗擾等級，并在GB/T 17626系列標準基礎上疊加行業特殊要求。例如，軌道交通場景要求設備在列車牽引系統高頻諧波干擾下持續穩定輸出，這使電快速瞬變脈沖群（EFT/B）測試不僅關注單次脈沖響應，更需驗證連續脈沖串（5kHz/ burst duration 15ms）作用下聲光同步時序的偏移量。蘇州中啟檢測實驗室采用雙通道高速示波器（帶寬≥1GHz）實時捕獲蜂鳴器驅動信號與LED使能信號的相位差，在1000次脈沖沖擊后仍保持≤200ns同步精度，該數據已納入客戶型式試驗報告作為關鍵交付物。

電源適應性驗證：配備可編程直流電源系統，模擬地鐵車輛DC 72V/96V/110V多制式供電，支持電壓跌落（0%～階躍）、短時中斷（10ms～1s）、紋波疊加（20%峰峰值）等復合擾動工況，同步采集報警輸出信號時序與光強/聲壓瞬態響應曲線，判定是否滿足標準6.4.2條款“中斷后100ms內恢復有效報警”的硬性時限；

環境可靠性耦合測試：“溫濕振三場同步加載”模式，在恒定濕熱（40℃/93%RH）環境中疊加隨機振動（5～500Hz，Grms=2.5），實時監測LED驅動電流漂移與蜂鳴器線圈絕緣電阻變化，避免傳統分步測試中環境應力卸載導致的缺陷掩蓋；

EMC抗擾綜合評估：依據標準6.5條，不僅執行輻射發射（RE）、傳導發射（CE）基礎測試，更聚焦抗擾度項目——如將靜電放電（ESD）試驗點位擴展至面板按鍵、LED透鏡邊緣、外殼接縫等易忽視區域，采用接觸放電±8kV/空氣放電±15kV雙模式，結合視頻記錄與報警邏輯狀態機比對，識別因PCB布局缺陷引發的軟復位或誤觸發；

機械結構專項驗證：針對聲光報警裝置常采用的嵌入式安裝方式，開發夾具模擬車廂壁板剛度，執行IEC 60068-2-64振動譜，考核安裝螺釘松動率、LED支架微裂紋、蜂鳴器振膜粘連等結構薄弱環節，出具含失效位置標注的三維振動云圖報告。

EN50121-3-2是歐盟針對鐵路應用中機車車輛電子裝置電磁兼容性（EMC）的強制性協調標準，其本質并非單純技術限值匯編，而是以“功能安全”為底層邏輯構建的系統性防護框架。該標準明確要求：在預期電磁環境中，車載電子設備維持規定性能等級（Class 1–3），尤其對ATP車載設備、車載臺等關乎行車安全的關鍵子系統，確保在傳導與輻射干擾下不發生誤動作、拒動或不可恢復的失效。蘇州中啟檢測有限公司在開展聲光報警裝置測試時，嚴格依據標準第7章“抗擾度試驗要求”，將測試場景錨定于真實運營工況——例如牽引變流器高頻諧波注入、受電弓離線電弧瞬態、鄰線列車通信信號耦合等復合干擾源。這區別于部分實驗室僅執行基礎頻段掃描的淺層驗證。蘇州作為全國軌道交通裝備產業高地，已集聚中車集團多個核心研發制造基地，本地化測試需求高度聚焦于國產化替代設備的合規性驗證。中啟檢測依托CNAS/CMA雙資質實驗室，將EN50121-3-2測試深度嵌入蘇州軌交裝備全生命周期管理鏈條，使檢測數據直接服務于設計迭代與型式認證。

2023年12月，國家鐵路局通報一起動車組車載信號記錄裝置在復雜電磁環境下偶發通信中斷事件，經溯源分析，問題指向設備抗擾度設計未充分覆蓋GB/T24338.4—2018《軌道交通電磁兼容 第4部分：信號和通信設備的發射與抗擾度》中規定的脈沖磁場、射頻感應傳導騷擾及快速瞬變脈沖群（EFT）三項關鍵試驗要求。該案例并非孤例——中國中車2024年一季度供應鏈質量報告顯示，車載PIS系統、TCMS控制單元、無線列調終端等三類核心電子部件因EMC復測不通過導致批次交付延遲占比達17.3%。標準不是紙面條文，而是列車安全運行的物理邊界。GB/T24338.4作為強制性國標，其技術邏輯直指軌交場景本質：機車車輛既是強電磁發射源（受電弓離線電弧、牽引變流器高頻開關、制動電阻通斷），又是高敏感接收體（微伏級軌道電路信號、毫伏級傳感器輸出）。標準將測試嚴酷度劃分為三級，其中高等級Class C要求設備在10V/m射頻輻射場強下維持功能正常，這相當于在距大功率廣播發射塔300米處持續運行而不誤動作。蘇州中啟檢測有限公司實驗室實測某型國產車載視頻監控主機在未優化PCB地平面分割與濾波器布局前，在30MHz–230MHz頻段內傳導發射超標達9.2dBμV，直接觸發標準限值紅線。

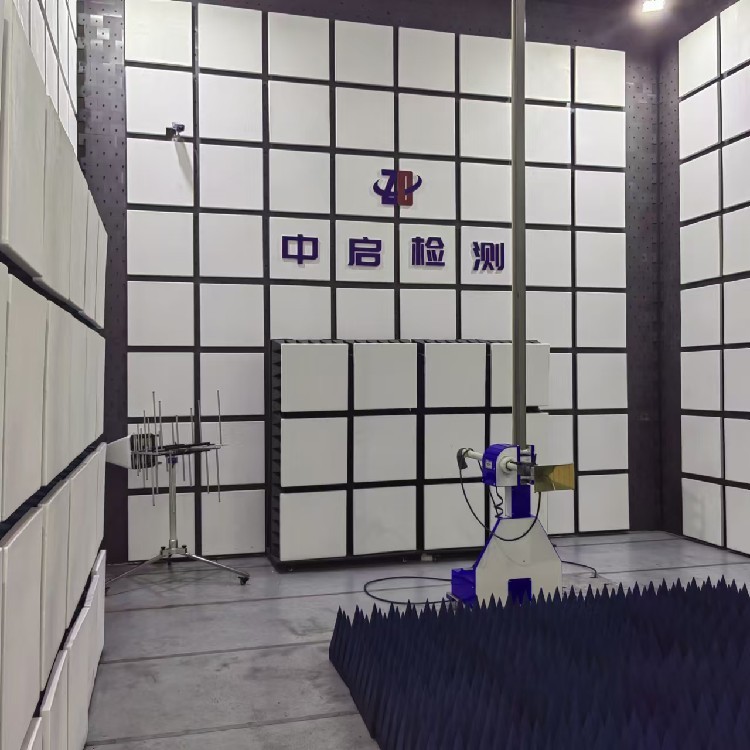

該標準的技術縱深遠超常規工業設備EMC要求。以靜電放電（ESD）試驗為例，GB/T24338.4規定接觸放電電壓需達±8kV，空氣放電達±15kV，且在設備處于典型工作模式（如LCD屏全亮、4G模塊數據上傳中）下完成全部測試點考核。這意味著檢測不能僅驗證“能開機”，而證明“在真實工況下不失效”。蘇州地處長三角軌交裝備產業核心區，周邊聚集中車戚墅堰所、今創集團、康尼機電等頭部企業，本地化檢測能力直接影響產品迭代效率。中啟檢測依托CNAS L8267與CMA 資質，建成國內少有的全鏈條軌交EMC實驗室：配備10m法電波暗室（滿足EN50121-4全頻段測試）、150A大電流注入系統（CI）、以及可模擬受電弓拉弧頻譜特征的定制化脈沖發生器。其出具的報告被中國鐵道科學研究院標準所采信為型式試驗依據，亦獲德國DB AG認可用于出口認證預評估。

一份符合GB/T24338.4的檢測報告，其價值遠不止于滿足準入門檻。在蘇州中啟檢測服務的32家軌交供應商中，有11家客戶通過深度參與檢測過程實現了技術升級：某傳感器廠商在抗擾度測試中發現CAN總線收發器在100kHz–1MHz頻段存在共模噪聲耦合，據此重構隔離電源拓?fù)?，使產品MTBF提升至12萬小時；另一家車載電源企業借助傳導發射頻譜分析，定位到DC-DC模塊磁環選型偏差，更換后整機功耗降低3.7%，成功進入復興號智能動車組二級修備件目錄。這揭示出關鍵事實：EMC檢測本質是產品電磁設計的“X光片”，它暴露的是電路架構、器件選型、結構屏蔽、線纜布線等全維度設計缺陷。中啟檢測工程師在出具報告時同步提供《整改建議書》，明確標注超標頻點、耦合路徑及工程化改進方案，例如針對某型列車廣播功放的輻射超標問題，建議在音頻輸入端增加π型LC濾波并調整金屬外殼接地點位置，該方案實施后一次復測即達標。

當前軌交裝備正加速向智能化演進，5G-V2X車載終端、激光雷達感知模塊、AI邊緣計算單元等新型電子設備大量上車，其工作頻段延伸至6GHz以上，開關頻率突破10MHz，傳統EMC設計經驗面臨失效風險。
