304 不銹鋼是一種通用性的奧氏體不銹鋼，因其的耐腐蝕性、良好的加工性能和適中的成本，成為目前應(yīng)用廣泛的不銹鋼品種之一，被譽(yù)為 “食品級(jí)不銹鋼” 的代表（符合食品接觸標(biāo)準(zhǔn)）。以下從成分、性能、應(yīng)用場(chǎng)景、常見(jiàn)形態(tài)及注意事項(xiàng)等方面詳細(xì)介紹：
一、核心成分與標(biāo)準(zhǔn)
主要合金元素：鉻（Cr: 18%~20%）、鎳（Ni: 8%~10.5%），含碳量≤0.08%，還含少量錳（Mn≤2%）、硅（Si≤1%）等。
鉻的加入賦予其抗腐蝕能力（形成鈍化膜），鎳則了良好的塑性和焊接性。
執(zhí)行標(biāo)準(zhǔn)：國(guó)內(nèi)常用 GB/T 3280-2015（不銹鋼冷軋鋼板和鋼帶）、GB/T 4237-2015（不銹鋼熱軋鋼板和鋼帶）；國(guó)際標(biāo)準(zhǔn)如 ASTM A240（美國(guó)）、JIS G4305（日本）。
二、關(guān)鍵性能特點(diǎn)
耐腐蝕性：
對(duì)大氣、淡水、蒸汽、弱酸堿（如食醋、果汁）等環(huán)境有良好耐蝕性，可抵御一般銹蝕，但長(zhǎng)期接觸高濃度鹽霧（如海邊）、強(qiáng)酸（如硫酸）、氯離子（如泳池水）可能發(fā)生點(diǎn)蝕。
力學(xué)性能：
抗拉強(qiáng)度：515~720 MPa，屈服強(qiáng)度≥205 MPa，延伸率≥40%，具有良好的塑性和韌性，可進(jìn)行彎曲、沖壓、焊接等加工。
無(wú)磁性（或弱磁性）：常溫下為奧氏體組織，無(wú)磁性，冷加工后可能帶微弱磁性（可通過(guò)退火消除）。
耐熱性：
可在 - 196℃~800℃范圍內(nèi)穩(wěn)定工作，耐高溫氧化，適合制作鍋爐、烤箱等耐熱部件。
加工性能：
易切削、焊接（可采用電弧焊、氬弧焊等），拋光后表面光潔度高，適合裝飾性用途。
三、常見(jiàn)形態(tài)與規(guī)格
304 不銹鋼以多種形態(tài)存在，滿足不同場(chǎng)景需求：
板材：厚度 0.3mm~100mm，寬度 1000mm、1220mm、1500mm 等，長(zhǎng)度 2000mm、2440mm 等，分冷軋（表面光潔）和熱軋（表面較粗糙）。
卷材：厚度 0.1mm~3mm，寬度 600mm~1500mm，主要用于連續(xù)加工（如沖壓件、管道）。
管材：包括圓管（外徑 6mm~630mm）、方管（邊長(zhǎng) 10mm~200mm）、矩形管（如 20×10mm、50×30mm 等），壁厚 0.5mm~10mm，用于管道、欄桿等。
型材：如方鋼（邊長(zhǎng) 3mm~200mm）、圓鋼、角鋼等，用于結(jié)構(gòu)支撐、機(jī)械零件。
線材 / 絲材：直徑 0.1mm~10mm，用于編織、焊接、彈簧等。
四、典型應(yīng)用場(chǎng)景
食品工業(yè)：餐具、廚具、食品加工設(shè)備（如儲(chǔ)罐、輸送帶），因符合 FDA 等食品接觸標(biāo)準(zhǔn)。
建筑裝飾：門窗框架、欄桿、幕墻、電梯裝飾板等，利用其美觀和耐候性。
醫(yī)療領(lǐng)域：醫(yī)療器械（如手術(shù)器械、消毒容器），需滿足衛(wèi)生級(jí)要求。
化工與水處理：輸送管道、儲(chǔ)罐、過(guò)濾器，耐一般酸堿腐蝕。
家用制品：保溫杯、洗衣機(jī)內(nèi)筒、水槽等，兼顧耐用性和安全性。
五、與相關(guān)型號(hào)的區(qū)別
304 vs 304L：304L 含碳量≤0.03%（304≤0.08%），焊接后抗晶間腐蝕能力更強(qiáng)，適合焊接結(jié)構(gòu)件（如管道焊接）。
304 vs 316：316 含鉬（Mo: 2%~3%），耐氯離子腐蝕（如海水、汗水）更優(yōu)，價(jià)格比 304 高約 20%~30%，適合海邊、飾品等場(chǎng)景。
304 vs 430：430 是鐵素體不銹鋼（含鉻不含鎳），成本低、有磁性，但耐腐蝕性遠(yuǎn)不及 304，多用于低要求裝飾件。
六、使用注意事項(xiàng)
避免長(zhǎng)期接觸高濃度氯離子（如鹽水、汗水未及時(shí)擦拭），可能導(dǎo)致點(diǎn)蝕。
焊接后若需耐腐蝕性，建議進(jìn)行固溶處理（消除晶間腐蝕風(fēng)險(xiǎn)）。
清潔時(shí)用中性洗滌劑，避免強(qiáng)酸強(qiáng)堿，以防破壞鈍化膜。
總之，304 不銹鋼憑借 “性價(jià)比 + 綜合性能” 的優(yōu)勢(shì)，成為各行各業(yè)的不銹鋼材料，覆蓋從日常用品到工業(yè)設(shè)備的廣泛場(chǎng)景。

鉬元素提升 316 不銹鋼合金強(qiáng)度（尤其是高溫強(qiáng)度）的核心機(jī)制，源于其在奧氏體基體中的固溶強(qiáng)化效應(yīng)、對(duì)微觀結(jié)構(gòu)穩(wěn)定性的調(diào)控及對(duì)高溫位錯(cuò)運(yùn)動(dòng)的抑制，具體通過(guò)以下四個(gè)關(guān)鍵路徑實(shí)現(xiàn)：
一、固溶強(qiáng)化：晶格畸變阻礙位錯(cuò)運(yùn)動(dòng)
鉬（Mo）作為過(guò)渡金屬，原子半徑（約 0.139 nm）顯著大于鐵（Fe，0.126 nm）和鎳（Ni，0.124 nm），當(dāng)它溶解在 316 不銹鋼的奧氏體（面心立方，F(xiàn)CC）基體中時(shí)，會(huì)引發(fā)晶格畸變：
鉬原子取代奧氏體晶格中的 Fe 或 Ni 原子后，因尺寸差異導(dǎo)致周圍晶格發(fā)生彈性變形，形成局部應(yīng)力場(chǎng)。
這種應(yīng)力場(chǎng)會(huì)對(duì)位錯(cuò)（晶體中原子排列的缺陷，是金屬塑性變形的主要載體）的運(yùn)動(dòng)產(chǎn)生 “阻礙作用”—— 位錯(cuò)需要克服更高的能量才能穿過(guò)畸變區(qū)域，從而提高了合金的屈服強(qiáng)度和抗拉強(qiáng)度。
對(duì)比：304 不銹鋼不含鉬，主要依賴 Cr（原子半徑 0.125 nm，與 Fe 接近）和 Ni 的固溶強(qiáng)化，而鉬的晶格畸變效應(yīng)更強(qiáng)，因此 316 的常溫強(qiáng)度（如屈服強(qiáng)度）略 304。
二、抑制晶粒長(zhǎng)大：細(xì)晶粒強(qiáng)化提升高溫強(qiáng)度
在高溫環(huán)境（如 300℃以上）中，金屬晶粒會(huì)因原子擴(kuò)散而逐漸長(zhǎng)大（粗化），導(dǎo)致強(qiáng)度下降（遵循 “霍爾 - 佩奇關(guān)系”：晶粒越細(xì)，強(qiáng)度越高）。
鉬通過(guò)以下方式抑制晶粒粗化：
鉬的擴(kuò)散系數(shù)極低（高溫下原子遷移速度慢），能 “釘扎” 晶界（晶粒之間的界面），阻礙晶界移動(dòng)，從而抑制晶粒長(zhǎng)大。
同時(shí)，鉬可降低奧氏體基體中原子的擴(kuò)散活性，減少晶粒合并的動(dòng)力，使 316 在高溫下仍保持較細(xì)的晶粒結(jié)構(gòu)，維持較高的強(qiáng)度。
實(shí)際表現(xiàn)：在 500℃以上環(huán)境中，304 的晶粒粗化速度明顯快于 316，導(dǎo)致其高溫抗拉強(qiáng)度和蠕變強(qiáng)度（長(zhǎng)期受力下的抗變形能力）下降更顯著，而 316 因鉬的作用仍能保持較高強(qiáng)度。
三、阻礙高溫下位錯(cuò)的 “攀移” 運(yùn)動(dòng)
常溫下，金屬?gòu)?qiáng)度主要依賴位錯(cuò)的 “滑移”（沿晶面滑動(dòng)）阻力；但在高溫下，位錯(cuò)可通過(guò) “攀移”（原子擴(kuò)散導(dǎo)致位錯(cuò)垂直于滑移面移動(dòng)）繞過(guò)障礙物，使材料更容易變形（強(qiáng)度下降）。
鉬通過(guò)以下機(jī)制抑制位錯(cuò)攀移：
鉬原子與基體原子的結(jié)合力強(qiáng)，可提高奧氏體基體的原子擴(kuò)散激活能（即原子擴(kuò)散需要更高能量），減慢位錯(cuò)攀移所需的原子遷移速度。
鉬在晶格中的畸變應(yīng)力場(chǎng)，即使在高溫下也能對(duì)位錯(cuò)攀移形成持續(xù)阻力，減少高溫下的塑性變形，從而提升 316 的高溫持久強(qiáng)度（在固定溫度和應(yīng)力下的斷裂時(shí)間）。
四、協(xié)同其他元素穩(wěn)定奧氏體，減少有害相析出
316 不銹鋼中，鉬與鎳（Ni）協(xié)同作用，可穩(wěn)定奧氏體結(jié)構(gòu)，減少高溫下有害相（如 σ 相、碳化物）的析出：
σ 相是一種脆性金屬間化合物（主要由 Fe、Cr 組成），在 400~900℃下易析出，會(huì)導(dǎo)致合金脆化、強(qiáng)度下降。鉬可降低 σ 相的形成傾向，減少其對(duì)強(qiáng)度的破壞。
同時(shí)，鉬能細(xì)化碳化物（如 Cr??C?）的析出形態(tài)，避免碳化物在晶界聚集導(dǎo)致的 “晶界弱化”，間接維持合金的整體強(qiáng)度。
總結(jié)：鉬的 “多維強(qiáng)化” 邏輯
鉬對(duì) 316 不銹鋼強(qiáng)度的提升是固溶強(qiáng)化、細(xì)晶粒強(qiáng)化、高溫位錯(cuò)運(yùn)動(dòng)抑制及組織穩(wěn)定性調(diào)控共同作用的結(jié)果：
常溫下，核心是 “晶格畸變阻礙位錯(cuò)滑移” 的固溶強(qiáng)化；
高溫下，關(guān)鍵是 “抑制晶粒粗化” 和 “阻礙位錯(cuò)攀移”，同時(shí)減少有害相析出，從而保持高強(qiáng)度。
這也是 316 在高溫、高應(yīng)力環(huán)境（如鍋爐管道、高溫反應(yīng)釜）中表現(xiàn)優(yōu)于 304 的核心原因 —— 鉬的加入從原子尺度到微觀組織層面，提升了合金在復(fù)雜環(huán)境下的強(qiáng)度穩(wěn)定性。

不銹鋼矩形鋼在建筑、工業(yè)、交通等領(lǐng)域有廣泛應(yīng)用，以下是一些具體案例：
建筑領(lǐng)域：
重慶東站外立面樹(shù)形柱幕墻：西部地區(qū)大高鐵樞紐重慶東站，其外立面樹(shù)形柱幕墻使用了青拓高強(qiáng)度經(jīng)濟(jì)型雙相不銹鋼 QD2001 矩形鋼，總用鋼量達(dá) 1200 噸，既了結(jié)構(gòu)的穩(wěn)固，又實(shí)現(xiàn)了建筑美學(xué)效果，還符合 “綠色三星” 標(biāo)準(zhǔn)。
蘇州博物館西館幕墻：蘇州博物館西館在幕墻改造中，采用了 100×50mm 的矩形精制鋼豎梃，表面噴涂仿青銅色氟碳漆，與館內(nèi)的 “片石假山” 相得益彰，傳統(tǒng)與現(xiàn)代在此融合。
工業(yè)領(lǐng)域：
食品加工廠操作臺(tái)：許多食品加工廠會(huì)使用不銹鋼矩形鋼制作操作臺(tái)框架。例如，某大型肉類加工廠，其分割車間的操作臺(tái)框架采用 304 不銹鋼矩形鋼，能有效抵抗肉類加工過(guò)程中產(chǎn)生的血水、油脂等的腐蝕，且易于清潔，符合食品衛(wèi)生標(biāo)準(zhǔn)。
化工設(shè)備支架：在化工生產(chǎn)中，不銹鋼矩形鋼常用于制作設(shè)備支架。如某化工廠的反應(yīng)釜支架，采用了 316 不銹鋼矩形鋼，可抵抗化工原料的腐蝕，設(shè)備穩(wěn)定運(yùn)行，延長(zhǎng)設(shè)備使用壽命。
交通運(yùn)輸領(lǐng)域：
地鐵內(nèi)飾框架：地鐵車廂的內(nèi)飾框架常使用不銹鋼矩形鋼。如上海地鐵的部分車型，其座椅支架、車廂隔斷等部位采用了不銹鋼矩形鋼，不僅強(qiáng)度高，能承受乘客的擠壓，還能抵抗乘客汗液、清潔用水等的腐蝕。
船舶護(hù)欄：船舶在海洋環(huán)境中航行，對(duì)護(hù)欄的耐腐蝕性要求。如某遠(yuǎn)洋貨輪的甲板護(hù)欄，采用了 316 不銹鋼矩形鋼，能有效抵抗海水的侵蝕，保障船員安全。
環(huán)保領(lǐng)域：
污水處理廠管道支架：污水處理廠內(nèi)環(huán)境潮濕，且污水具有一定的腐蝕性，不銹鋼矩形鋼可用于制作管道支架。如廣州某污水處理廠，其內(nèi)部的污水管道支架大量使用了 304 不銹鋼矩形鋼，有效避免了支架的銹蝕，了管道系統(tǒng)的穩(wěn)定運(yùn)行。
廢氣處理設(shè)備框架：在廢氣處理設(shè)備中，不銹鋼矩形鋼也有應(yīng)用。如某鋼鐵廠的廢氣脫硫脫硝設(shè)備框架，采用了耐腐蝕性強(qiáng)的 316 不銹鋼矩形鋼，可抵抗廢氣中二氧化硫、氮氧化物等物質(zhì)的腐蝕，確保設(shè)備長(zhǎng)期穩(wěn)定運(yùn)行。




不銹鋼矩形鋼在工業(yè)領(lǐng)域應(yīng)用廣泛，以下是一些具體案例：
機(jī)械制造領(lǐng)域：常用于制作各種支架、框架和結(jié)構(gòu)件。如大型數(shù)控機(jī)床的底座框架，采用不銹鋼矩形鋼可機(jī)床在高速運(yùn)轉(zhuǎn)和加工時(shí)的穩(wěn)定性，抵抗切削過(guò)程中產(chǎn)生的沖擊力和振動(dòng)，同時(shí)其耐腐蝕性可抵御切削液等介質(zhì)的侵蝕，延長(zhǎng)機(jī)床使用壽命。
化工領(lǐng)域：可用于制造化工設(shè)備及相關(guān)部件。例如，在硝酸生產(chǎn)設(shè)備中，不銹鋼矩形鋼可用于制作反應(yīng)釜的支架和管道支架。由于硝酸具有強(qiáng)腐蝕性，316L 等耐腐蝕性強(qiáng)的不銹鋼矩形鋼能夠有效抵抗硝酸的腐蝕，確保設(shè)備穩(wěn)定運(yùn)行，減少維護(hù)和更換頻率。
食品飲料領(lǐng)域：很多食品飲料加工廠會(huì)用不銹鋼矩形鋼制作生產(chǎn)設(shè)備和設(shè)施。如瓶裝飲料生產(chǎn)線的輸送帶支架，采用 304 不銹鋼矩形鋼，能滿足食品衛(wèi)生要求，防止生銹污染食品，且易于清潔。還有啤酒廠的發(fā)酵罐支架，同樣利用了不銹鋼矩形鋼的耐腐蝕性和強(qiáng)度，發(fā)酵過(guò)程穩(wěn)定進(jìn)行。
通風(fēng)空調(diào)領(lǐng)域：熱不銹鋼矩形風(fēng)管是常見(jiàn)的應(yīng)用形式。在大型工廠車間、商場(chǎng)等場(chǎng)所的通風(fēng)系統(tǒng)中，不銹鋼矩形風(fēng)管可用于輸送空氣，其耐腐蝕、不易生銹的特性，能在長(zhǎng)期使用過(guò)程中不產(chǎn)生銹蝕碎屑，避免污染空氣，同時(shí)高強(qiáng)度使其能承受一定的風(fēng)壓，確保通風(fēng)系統(tǒng)穩(wěn)定運(yùn)行。
汽車制造領(lǐng)域：在汽車車身和底盤等部位有廣泛應(yīng)用。如汽車底盤的懸掛系統(tǒng)支架，使用不銹鋼矩形鋼可以提高部件的強(qiáng)度和耐腐蝕性，承受車輛行駛過(guò)程中的各種應(yīng)力，同時(shí)抵抗路面泥水等的侵蝕，提升車輛的安全性和可靠性。

不銹鋼矩形鋼的生產(chǎn)過(guò)程是從原材料到成品的系統(tǒng)性加工流程，需結(jié)合冶煉、軋制、成型等多道工藝，確保其力學(xué)性能、尺寸精度和表面質(zhì)量符合要求。以下是詳細(xì)的生產(chǎn)步驟：
一、原材料準(zhǔn)備
選用不銹鋼坯料
原料通常為不銹鋼連鑄坯或鍛坯，材質(zhì)根據(jù)產(chǎn)品需求確定（如 304、316、201 等）。坯料的化學(xué)成分需嚴(yán)格控制（如鉻、鎳、鉬等元素含量），以終產(chǎn)品的耐腐蝕性和強(qiáng)度。
例：生產(chǎn) 304 不銹鋼矩形鋼時(shí)，坯料需含 18%-20% 的 Cr 和 8%-10.5% 的 Ni，確保形成穩(wěn)定的奧氏體組織。
坯料預(yù)處理
去除表面缺陷：通過(guò)打磨、修磨等方式清除坯料表面的裂紋、氧化皮、夾雜等，避免后續(xù)加工時(shí)缺陷擴(kuò)大。
加熱：將坯料送入步進(jìn)式加熱爐，加熱至 1100-1250℃（根據(jù)鋼種調(diào)整），使鋼坯均勻受熱，提高塑性，便于軋制。
二、軋制成型
熱軋開(kāi)坯
加熱后的鋼坯進(jìn)入初軋機(jī)（如二輥或四輥軋機(jī)），通過(guò)多道次軋制將坯料軋制成厚度較薄的鋼板或鋼卷（即 “熱軋荒管” 或 “熱軋板卷”）。此過(guò)程中，鋼坯的截面逐漸變薄，長(zhǎng)度增加，同時(shí)通過(guò)控制軋制速度和壓下量，細(xì)化晶粒，提升鋼材強(qiáng)度。
冷軋 / 冷拔（針對(duì)需求）
若對(duì)矩形鋼的尺寸精度、表面光潔度要求較高（如用于精密設(shè)備框架），需進(jìn)行冷軋或冷拔處理：
冷軋：將熱軋后的鋼材送入冷軋機(jī)，在常溫下通過(guò)軋輥擠壓，進(jìn)一步減小截面尺寸（如將 10mm 厚的鋼板軋至 5mm），同時(shí)提高表面光潔度（可達(dá) Ra1.6-3.2μm）。
冷拔：對(duì)于小型矩形鋼（如 30×20mm 以下），可通過(guò)冷拔模具拉伸鋼材，控制截面尺寸（公差可至 ±0.1mm），并增強(qiáng)材料的屈服強(qiáng)度（比熱軋態(tài)提高 20%-30%）。
三、截面成型（關(guān)鍵步驟）
根據(jù)矩形截面的形狀要求，通過(guò)以下工藝將板材 / 鋼卷加工為矩形鋼：
折彎成型
適用于厚度較?。ā?mm）的不銹鋼矩形鋼：將不銹鋼板通過(guò)數(shù)控折彎?rùn)C(jī)，沿長(zhǎng)度方向連續(xù)折彎成 “U” 形，再將開(kāi)口處焊接閉合，形成矩形截面。
優(yōu)勢(shì)：可生產(chǎn)大尺寸矩形鋼（如 300×200mm），適合定制化需求；焊接多采用激光焊或氬弧焊，焊縫強(qiáng)度與耐腐蝕性。
軋制直接成型
適用于中小型矩形鋼（≤100×50mm）：通過(guò)型材軋機(jī)（如多輥孔型軋機(jī)），將鋼坯或鋼卷直接軋制成矩形截面。軋機(jī)的孔型設(shè)計(jì)需與矩形尺寸匹配，通過(guò)多道次軋制逐步調(diào)整截面形狀，終形成棱角分明的矩形。
優(yōu)勢(shì)：生產(chǎn)，截面尺寸均勻，無(wú)需焊接，整體性更強(qiáng)。
四、熱處理與表面處理
熱處理
目的：消除軋制過(guò)程中產(chǎn)生的內(nèi)應(yīng)力，恢復(fù)材料的塑性和耐腐蝕性（尤其對(duì)奧氏體不銹鋼）。
工藝：將矩形鋼送入退火爐，在 1050-1100℃下保溫（根據(jù)鋼種調(diào)整），隨后快速水冷（固溶處理），使鉻、鎳等元素均勻分布在基體中，形成穩(wěn)定的奧氏體組織，耐腐蝕性。
表面處理
根據(jù)應(yīng)用場(chǎng)景選擇：
酸洗鈍化：去除表面氧化皮，形成鈍化膜（Cr?O?），增強(qiáng)耐腐蝕性（如化工設(shè)備用矩形鋼）。
拋光：通過(guò)機(jī)械拋光或電解拋光，使表面達(dá)到鏡面效果（如食品生產(chǎn)線支架，便于清潔）。
噴涂 / 鍍層：部分場(chǎng)景下（如建筑裝飾），會(huì)噴涂氟碳漆或鍍色（如仿古銅），提升美觀性。
五、精整與檢驗(yàn)
精整
校直：通過(guò)校直機(jī)矯正矩形鋼的彎曲變形，直線度（每米偏差≤1mm）。

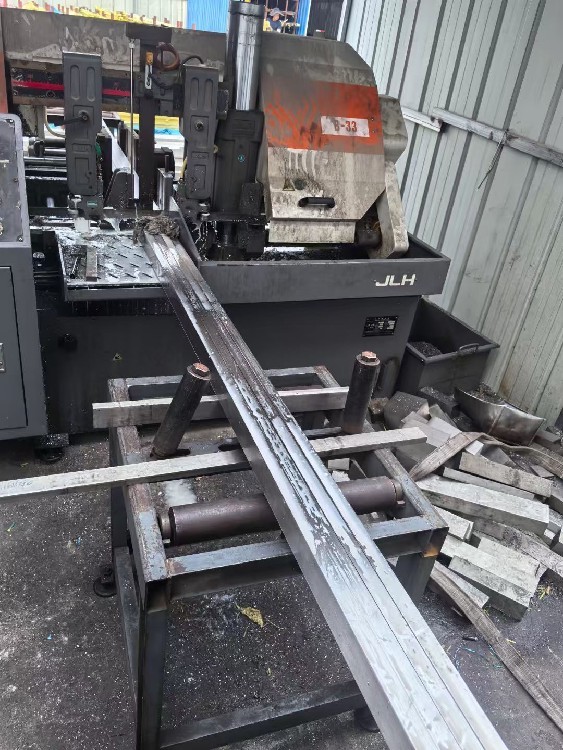

切割：根據(jù)客戶需求，通過(guò)激光切割或等離子切割將矩形鋼定尺（如 6 米 / 支），并去除毛刺。
檢驗(yàn)
尺寸檢測(cè)：用卡尺、千分尺測(cè)量截面長(zhǎng)寬、壁厚，確保符合標(biāo)準(zhǔn)（如 GB/T 4226-2019《不銹鋼冷加工鋼棒》）。
性能檢測(cè)：抽樣進(jìn)行拉伸試驗(yàn)（測(cè)抗拉強(qiáng)度、屈服強(qiáng)度）、硬度試驗(yàn)（如 HV 或 HRB）、耐腐蝕試驗(yàn)（如鹽霧測(cè)試）。
外觀檢測(cè)：檢查表面是否有裂紋、凹陷、焊縫缺陷等，不合格品需返工或報(bào)廢。
總結(jié)
不銹鋼矩形鋼的生產(chǎn)過(guò)程可概括為：“原料加熱→軋制減薄→截面成型（折彎 / 軋制）→熱處理強(qiáng)化→表面精整”。不同工藝（如熱軋 vs 冷軋、焊接成型 vs 軋制成型）會(huì)影響產(chǎn)品的性能與成本，需根據(jù)應(yīng)用場(chǎng)景（如工業(yè)承重、食品衛(wèi)生、裝飾等）選擇合適的生產(chǎn)方案。終產(chǎn)品需同時(shí)滿足強(qiáng)度、耐腐蝕性、尺寸精度三大核心要求，才能適配工業(yè)、建筑等領(lǐng)域的嚴(yán)苛需求。

不銹鋼矩形鋼的生產(chǎn)過(guò)程涉及多道復(fù)雜工藝，任何環(huán)節(jié)的疏漏都可能影響產(chǎn)品質(zhì)量（如強(qiáng)度、耐腐蝕性、尺寸精度）和生產(chǎn)安全性。以下是生產(chǎn)過(guò)程中需注意的事項(xiàng)：
一、原材料與熔煉環(huán)節(jié)
化學(xué)成分嚴(yán)格控制
不銹鋼的耐腐蝕性、強(qiáng)度核心依賴鉻（Cr≥10.5%）、鎳、鉬等元素的含量。生產(chǎn)前需對(duì)坯料進(jìn)行光譜分析，確保成分符合目標(biāo)牌號(hào)標(biāo)準(zhǔn)（如 304 鋼需 Cr 18-20%、Ni 8-10.5%）。
避免有害元素超標(biāo)：如硫（S）會(huì)導(dǎo)致熱脆，磷（P）會(huì)導(dǎo)致冷脆，需控制其含量（通常 S≤0.03%，P≤0.045%）。
案例：若 316 鋼的鉬（Mo）含量不足（標(biāo)準(zhǔn)要求 2-3%），其抗氯離子腐蝕能力會(huì)大幅下降，后續(xù)用于海邊或化工環(huán)境時(shí)易生銹。
坯料質(zhì)量檢查
檢查坯料表面是否有裂紋、夾雜、縮孔等缺陷，此類缺陷會(huì)在軋制過(guò)程中擴(kuò)大，導(dǎo)致成品報(bào)廢。必要時(shí)需通過(guò)超聲波探傷或磁粉檢測(cè)排查內(nèi)部缺陷。
坯料的幾何尺寸需均勻，避免因厚度偏差過(guò)大導(dǎo)致軋制時(shí)受力不均，出現(xiàn)彎曲或斷裂。
二、加熱與軋制環(huán)節(jié)
加熱溫度與速度控制
加熱溫度需匹配鋼種：奧氏體不銹鋼（如 304）加熱溫度通常為 1100-1250℃，若溫度過(guò)低，坯料塑性不足，易導(dǎo)致軋制開(kāi)裂；溫度過(guò)高則可能出現(xiàn)晶粒粗大（過(guò)熱），降低力學(xué)性能，甚至產(chǎn)生氧化燒損（表面生成厚氧化皮，增加后續(xù)清理難度）。
加熱速度需均勻：避免局部升溫過(guò)快導(dǎo)致坯料內(nèi)部產(chǎn)生熱應(yīng)力，引發(fā)裂紋。大型坯料需采用階梯式升溫（低溫預(yù)熱→高溫保溫）。
軋制參數(shù)穩(wěn)定
壓下量控制：每道次軋制的壓下量（厚度減少量）需合理分配，若單次壓下量過(guò)大，會(huì)導(dǎo)致鋼材變形不均，出現(xiàn)波浪形或扭曲；壓下量過(guò)小則會(huì)降低生產(chǎn)效率。
軋制速度匹配：速度過(guò)快易導(dǎo)致鋼材與軋輥之間打滑，影響尺寸精度；速度過(guò)慢則可能因長(zhǎng)時(shí)間接觸軋輥導(dǎo)致局部過(guò)熱。
孔型設(shè)計(jì)：對(duì)于直接軋制成型的矩形鋼，軋機(jī)孔型需與目標(biāo)截面尺寸匹配，避免因孔型磨損或設(shè)計(jì)偏差導(dǎo)致矩形鋼棱角不清晰、尺寸超差。
三、成型與焊接環(huán)節(jié)（針對(duì)折彎焊接型）
折彎工藝控制
折彎半徑合理：不銹鋼的延展性有限，若折彎半徑過(guò)?。ㄈ缧∮诎搴竦?1.5 倍），易導(dǎo)致折彎處開(kāi)裂或表面產(chǎn)生褶皺；需根據(jù)厚度選擇合適的折彎模具（如厚板用大半徑模具）。
避免冷作硬化過(guò)度：多次折彎會(huì)使材料產(chǎn)生冷作硬化，導(dǎo)致脆性增加，必要時(shí)需在折彎過(guò)程中穿插中間退火（消除應(yīng)力）。
焊接質(zhì)量保障
焊接方式選擇：采用氬弧焊或激光焊（熱輸入小、焊縫平整），避免手工電弧焊導(dǎo)致的焊縫氧化、夾渣。
焊縫保護(hù)：焊接時(shí)需通入惰性氣體（如氬氣）保護(hù)熔池，防止鉻元素被氧化（鉻氧化會(huì)導(dǎo)致焊縫耐腐蝕性下降，形成 “貧鉻區(qū)”）。
焊后處理：焊縫需進(jìn)行酸洗鈍化（去除氧化皮）和打磨（表面光滑），避免應(yīng)力集中或腐蝕隱患。
四、熱處理環(huán)節(jié)
固溶處理參數(shù)
奧氏體不銹鋼需通過(guò)固溶處理（1050-1100℃保溫后水冷）使合金元素均勻溶解于基體，形成單相奧氏體組織，確保耐腐蝕性。若保溫時(shí)間不足或溫度不夠，合金元素未完全溶解，會(huì)導(dǎo)致耐腐蝕性下降；冷卻速度過(guò)慢則可能析出碳化物（如 Cr??C?），造成晶間腐蝕。
鐵素體或馬氏體不銹鋼的熱處理（如退火、調(diào)質(zhì)）需嚴(yán)格控制溫度和冷卻方式，避免硬度或韌性不達(dá)標(biāo)。
避免變形與氧化
熱處理時(shí)需將矩形鋼平穩(wěn)放置（如用工裝夾具固定），防止因受熱不均導(dǎo)致彎曲變形。
爐內(nèi)氣氛控制：若采用空氣爐加熱，需在表面涂抹防氧化涂料，或使用真空爐 / 惰性氣體保護(hù)爐，減少氧化皮生成。
五、表面處理與精整環(huán)節(jié)
酸洗鈍化規(guī)范
酸洗需：用硝酸 + 氫氟酸混合溶液去除表面氧化皮和油污，若酸洗不，殘留的氧化皮會(huì)成為腐蝕源。
鈍化膜完整：酸洗后需用鈍化液（如硝酸溶液）處理，形成均勻的 Cr?O?鈍化膜。鈍化時(shí)間不足會(huì)導(dǎo)致膜層過(guò)薄，耐腐蝕性不足；時(shí)間過(guò)長(zhǎng)則可能過(guò)度腐蝕基體。
尺寸精度與平直度控制
切割定尺時(shí)需切口垂直、無(wú)毛刺（毛刺可能導(dǎo)致安裝時(shí)劃傷或應(yīng)力集中），大型矩形鋼建議采用數(shù)控切割（精度 ±0.5mm）。
校程中避免過(guò)度矯正：若用壓力機(jī)校直時(shí)力度過(guò)大，可能導(dǎo)致鋼材內(nèi)部產(chǎn)生新的應(yīng)力，甚至出現(xiàn)微裂紋。
六、質(zhì)量檢測(cè)與安全規(guī)范
全流程檢測(cè)
關(guān)鍵節(jié)點(diǎn)抽樣檢測(cè)：化學(xué)成分（熔煉后）、力學(xué)性能（拉伸、硬度試驗(yàn)，確保抗拉強(qiáng)度≥515MPa）、耐腐蝕性（鹽霧測(cè)試，304 鋼通常要求 240 小時(shí)無(wú)紅銹）、尺寸偏差（截面長(zhǎng)寬、壁厚公差符合 GB/T 4226 標(biāo)準(zhǔn)）。
表面質(zhì)量檢查：目視或用內(nèi)窺鏡檢查表面是否有裂紋、凹陷、色差等缺陷，高光潔度產(chǎn)品需檢測(cè)表面粗糙度（Ra 值）。
安全生產(chǎn)
高溫作業(yè)防護(hù)：加熱爐、軋機(jī)區(qū)域需配備隔熱設(shè)施，操作人員穿戴耐高溫防護(hù)服、護(hù)目鏡，防止?fàn)C傷。
設(shè)備操作規(guī)范：軋制、折彎等設(shè)備需定期維護(hù)（如軋輥潤(rùn)滑、模具磨損檢查），避免因設(shè)備故障導(dǎo)致鋼材卡阻、斷裂，引發(fā)安全事故。
化學(xué)品安全：酸洗、鈍化使用的硝酸、氫氟酸等為腐蝕性化學(xué)品，需嚴(yán)格遵守儲(chǔ)存、配比規(guī)范，操作人員佩戴防腐蝕手套和呼吸器。
總結(jié)
不銹鋼矩形鋼的生產(chǎn)需圍繞 “性能達(dá)標(biāo)、尺寸、表面合格、安全可控” 四大核心目標(biāo)，在原材料控制、工藝參數(shù)優(yōu)化、質(zhì)量檢測(cè)等環(huán)節(jié)嚴(yán)格把關(guān)。尤其需注意不同鋼種（如奧氏體 vs 馬氏體）的工藝差異，以及應(yīng)用場(chǎng)景對(duì)產(chǎn)品的特殊要求（如食品級(jí)需無(wú)焊縫、化工級(jí)需高耐腐蝕性），才能生產(chǎn)出符合標(biāo)準(zhǔn)的產(chǎn)品。
