EN50155與GB/T25119：軌道交通電子設備的“鐵律”
EN50155是歐洲鐵路聯盟制定的《鐵路應用-機車車輛電子設備》標準，而GB/T25119-2021《軌道交通 機車車輛電子裝置》則是中國國家推薦性標準，兩者在技術內容上高度協調統一。它們共同構成了評價軌道交通車載電子設備性能的核心準則，其要求遠高于一般工業或消費電子標準。該系列標準不僅關注設備的基本功能，更著重于其在軌道交通特殊環境下的適應性、耐久性與安全性。型式試驗則是證明產品全面符合標準要求的方式，涉及一系列嚴苛的測試項目。

聲光報警裝置是軌道交通機車車輛中的安全部件，主要用于在車輛運行期間發出警報，以提醒乘客和駕駛員發生可能的故障或緊急情況。這種裝置一般包括聲響器、閃光燈等組成部分，可以在多種情況下提供警示，包括但不限于機械故障、系統異常和應急避險等場景。

隨著軌道交通安全標準的提高，聲光報警裝置的可靠性也受到同行業的廣泛關注。相較于傳統的報警系統，現代聲光報警裝置更加強調智能化和人性化設計，可以助力提升乘客的安全體驗與滿意度。

EN50121-3-2是歐盟針對鐵路應用中機車車輛電子裝置電磁兼容性（EMC）的強制性協調標準，其本質并非單純技術限值匯編，而是以“功能安全”為底層邏輯構建的系統性防護框架。該標準明確要求：在預期電磁環境中，車載電子設備維持規定性能等級（Class 1–3），尤其對ATP車載設備、車載臺等關乎行車安全的關鍵子系統，確保在傳導與輻射干擾下不發生誤動作、拒動或不可恢復的失效。蘇州中啟檢測有限公司在開展聲光報警裝置測試時，嚴格依據標準第7章“抗擾度試驗要求”，將測試場景錨定于真實運營工況——例如牽引變流器高頻諧波注入、受電弓離線電弧瞬態、鄰線列車通信信號耦合等復合干擾源。這區別于部分實驗室僅執行基礎頻段掃描的淺層驗證。蘇州作為全國軌道交通裝備產業高地，已集聚中車集團多個核心研發制造基地，本地化測試需求高度聚焦于國產化替代設備的合規性驗證。中啟檢測依托CNAS/CMA雙資質實驗室，將EN50121-3-2測試深度嵌入蘇州軌交裝備全生命周期管理鏈條，使檢測數據直接服務于設計迭代與型式認證。

對于聲光報警裝置的生產商而言，滿足EN 50155:2021是一項系統工程，涉及多個學科領域的驗證。選擇一家具備全面能力和資質的第三方檢測機構，是通往全球軌道交通市場的關鍵。以具備CNAS和CMA雙資質的實驗室為例，其價值體現在：

技術合規性保障：實驗室工程師深刻理解標準細節與行業慣例，能夠提供從設計預評估、測試方案制定到問題整改的全鏈條技術支持，確保測試一次通過，避免因理解偏差導致的重復測試和時間成本。

一站式驗證平臺：正如前文所述，裝置需要經歷氣候、機械、電氣等多維度的“洗禮”。在單一實驗室內完成所有測試，能保證測試條件的一致性、樣品狀態追溯的連續性，并大幅縮短認證周期。

市場準入通行證：EN 50155測試報告是產品進入國內外軌道交通項目招標的基本門檻。實驗室可同步提供相關的CE（包含EMC指令）、UL等國際認證咨詢服務，助力企業實現“一次測試，多國認可”。

風險前置與質量提升：嚴格的第三方檢測實質上是將產品在實際運營中可能出現的故障模式，提前在實驗室內激發和暴露。這為生產商優化設計、改進工藝、提升供應鏈質量提供了無可替代的數據依據。

司機臺與閘機：兩類典型設備的差異化驗證路徑
軌交車載電子產品雖同屬EN50155范疇，但司機臺與自動售檢票閘機在應用場景、失效后果及驗證策略上存在本質差異。司機臺作為列車運行的核心人機交互界面，其顯示模塊、按鈕陣列及語音提示單元滿足“故障導向安全”原則——任一按鍵卡滯或屏幕黑屏，均需觸發冗余通道自動接管并同步向OCC發送告警。蘇州中啟檢測在執行某型城際動車組司機臺檢測時發現，某國產HMI控制器在-40℃低溫啟動階段出現觸控響應延遲超200ms，雖未違反舊版標準限值，但依據EN50155:2021新增的“冷凝環境操作連續性”條款（Clause 8.4.2），該缺陷被判定為不合格。相較之下，車站閘機雖屬固定安裝設備，但因長期暴露于高濕度、粉塵及頻繁機械沖擊環境，其驗證轉向IP65防護等級下的鹽霧耐受性（72小時中性鹽霧后功能完好）與10萬次插拔壽命測試（針對票卡讀寫模塊連接器）。我們建議客戶在送檢前開展預兼容性摸底，避免因結構密封缺陷導致整機返工——此類問題在2023年蘇州地鐵S1線閘機批量檢測中占比達37%。

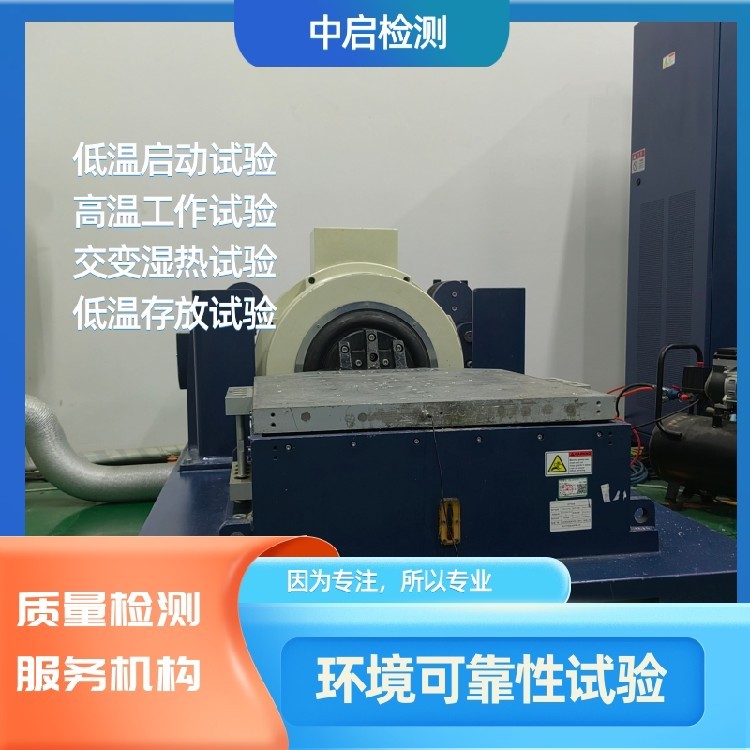

氣候與機械環境可靠性：真實服役場景的鏡像復現
EN50155:2021對環境適應性的規定已傳統溫濕度循環概念，轉而強調多應力耦合下的失效模擬。例如，標準要求設備在-25℃至+70℃溫度驟變過程中（轉換時間≤1分鐘），同步承受5g正弦振動（10–500 Hz）與100 kPa/min氣壓變化率，這了高鐵穿越秦嶺隧道群時經歷的溫壓復合應力。蘇州中啟檢測實驗室配置的三綜合試驗系統（溫度/濕度/振動）可實現-70℃~+180℃、40%~98%RH、大20 g加速度的同步加載，且配備實時數據采集模塊，能捕捉PCB焊點微裂紋擴展過程中的阻抗突變信號。在近期某軌道車輛輔助變流器檢測中，我們通過加速老化試驗發現：當濕熱循環次數超過200周期后，某批次IGBT驅動板的光耦隔離電壓衰減率達12%/100h，遠超標準允許的5%/100h閾值。此類早期失效若未在型式試驗中暴露，將在運營3年內集中爆發故障，直接推高維保成本。環境可靠性檢測絕非流程性環節，而是產品定義階段前置嵌入的設計驗證閉環。

GB/T25119-2010型式試驗不是簡單疊加單點測試，而是一個多維度耦合驗證系統。其測試內容可分為四大支柱：

電氣安全與功能安全驗證：包括絕緣電阻、介電強度、保護導體連續性、過壓/欠壓/斷電恢復能力、短路耐受試驗，以及依據ISO 26262或IEC 61508開展的功能安全機制有效性評估；

電磁兼容性（EMC）全項考核：涵蓋傳導發射（0.15–30 MHz）、輻射發射（30–1000 MHz）、靜電放電抗擾度（±8 kV接觸/±15 kV空氣）、射頻電磁場輻射抗擾度（10 V/m，80 MHz–2 GHz）、脈沖群抗擾度（EFT/B）、浪涌抗擾度（±2 kV線-地，±1 kV線-線），并特別強調在模擬真實車輛布線狀態下的耦合路徑復現；

氣候與機械環境復合應力：不僅要求單獨完成高溫（+70℃）、低溫（–40℃）、恒定濕熱（40℃/93%RH/96h）、鹽霧（NSS 24h），更需執行溫度循環（–40℃?+70℃，10次）、振動譜（依據EN 61373 Cat 1/2）、隨機振動（軸向/橫向/垂向）、機械沖擊（30g/11ms半正弦）、自由跌落（1 m高度）等嚴苛組合工況；

長期運行可靠性驗證：包含MTBF加速壽命試驗（基于Arrhenius模型與逆冪律模型）、電源波動耐受（±20%標稱電壓持續1000h）、連接器插拔壽命（≥500次）、PCB焊點熱疲勞（-40℃?+85℃，1000周）等反映產品全生命周期穩健性的深層指標。

標準明確要求所有試驗須在“同一臺樣機”上順序完成，且中間不得更換元器件或調整參數——這一設計直指工程實踐痛點：部分企業為規避失敗風險，分機測試后拼湊報告，結果在整車聯調階段暴露出系統級失效。真正的合規，始于對標準邏輯的敬畏。

2023年12月，國家鐵路局通報一起動車組車載信號記錄裝置在復雜電磁環境下偶發通信中斷事件，經溯源分析，問題指向設備抗擾度設計未充分覆蓋GB/T24338.4—2018《軌道交通電磁兼容 第4部分：信號和通信設備的發射與抗擾度》中規定的脈沖磁場、射頻感應傳導騷擾及快速瞬變脈沖群（EFT）三項關鍵試驗要求。該案例并非孤例——中國中車2024年一季度供應鏈質量報告顯示，車載PIS系統、TCMS控制單元、無線列調終端等三類核心電子部件因EMC復測不通過導致批次交付延遲占比達17.3%。標準不是紙面條文，而是列車安全運行的物理邊界。GB/T24338.4作為強制性國標，其技術邏輯直指軌交場景本質：機車車輛既是強電磁發射源（受電弓離線電弧、牽引變流器高頻開關、制動電阻通斷），又是高敏感接收體（微伏級軌道電路信號、毫伏級傳感器輸出）。標準將測試嚴酷度劃分為三級，其中高等級Class C要求設備在10V/m射頻輻射場強下維持功能正常，這相當于在距大功率廣播發射塔300米處持續運行而不誤動作。蘇州中啟檢測有限公司實驗室實測某型國產車載視頻監控主機在未優化PCB地平面分割與濾波器布局前，在30MHz–230MHz頻段內傳導發射超標達9.2dBμV，直接觸發標準限值紅線。

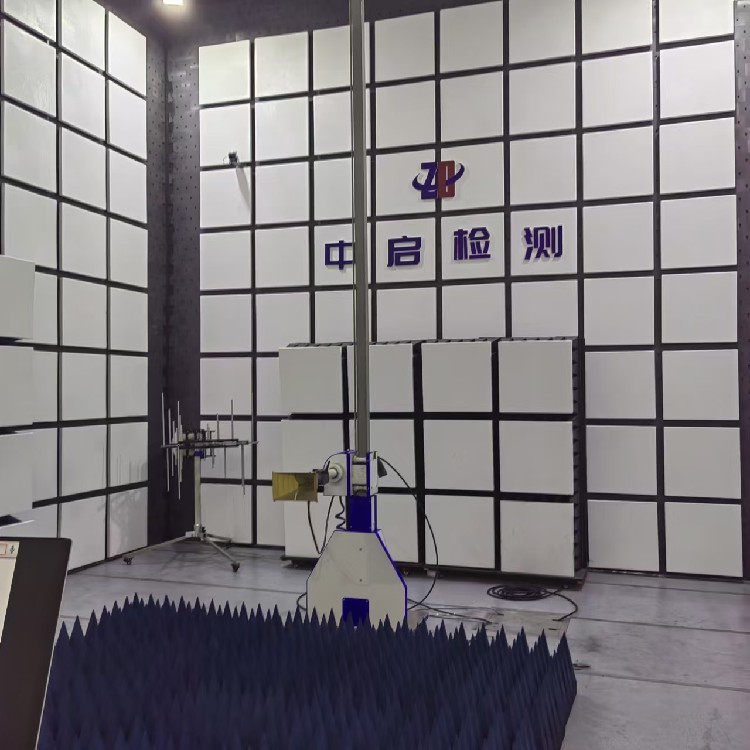

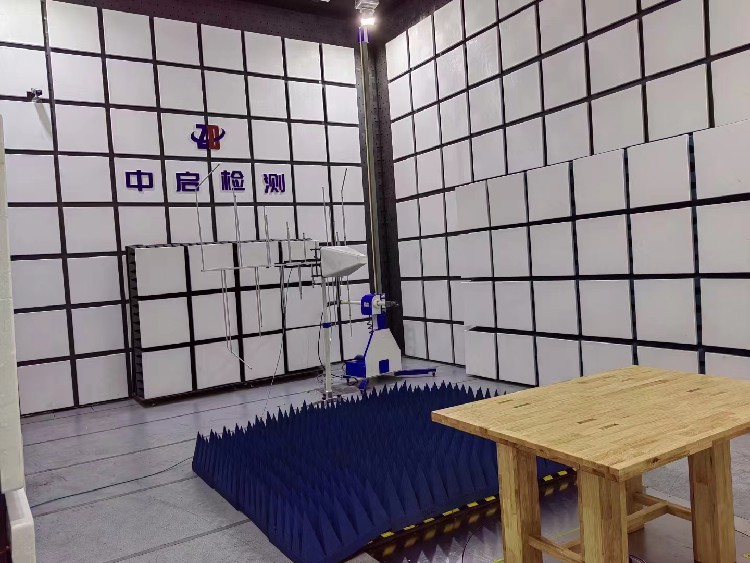

該標準的技術縱深遠超常規工業設備EMC要求。以靜電放電（ESD）試驗為例，GB/T24338.4規定接觸放電電壓需達±8kV，空氣放電達±15kV，且在設備處于典型工作模式（如LCD屏全亮、4G模塊數據上傳中）下完成全部測試點考核。這意味著檢測不能僅驗證“能開機”，而證明“在真實工況下不失效”。蘇州地處長三角軌交裝備產業核心區，周邊聚集中車戚墅堰所、今創集團、康尼機電等頭部企業，本地化檢測能力直接影響產品迭代效率。中啟檢測依托CNAS L8267與CMA 資質，建成國內少有的全鏈條軌交EMC實驗室：配備10m法電波暗室（滿足EN50121-4全頻段測試）、150A大電流注入系統（CI）、以及可模擬受電弓拉弧頻譜特征的定制化脈沖發生器。其出具的報告被中國鐵道科學研究院標準所采信為型式試驗依據，亦獲德國DB AG認可用于出口認證預評估。

一份符合GB/T24338.4的檢測報告，其價值遠不止于滿足準入門檻。在蘇州中啟檢測服務的32家軌交供應商中，有11家客戶通過深度參與檢測過程實現了技術升級：某傳感器廠商在抗擾度測試中發現CAN總線收發器在100kHz–1MHz頻段存在共模噪聲耦合，據此重構隔離電源拓?fù)?，使產品MTBF提升至12萬小時；另一家車載電源企業借助傳導發射頻譜分析，定位到DC-DC模塊磁環選型偏差，更換后整機功耗降低3.7%，成功進入復興號智能動車組二級修備件目錄。這揭示出關鍵事實：EMC檢測本質是產品電磁設計的“X光片”，它暴露的是電路架構、器件選型、結構屏蔽、線纜布線等全維度設計缺陷。中啟檢測工程師在出具報告時同步提供《整改建議書》，明確標注超標頻點、耦合路徑及工程化改進方案，例如針對某型列車廣播功放的輻射超標問題，建議在音頻輸入端增加π型LC濾波并調整金屬外殼接地點位置，該方案實施后一次復測即達標。

當前軌交裝備正加速向智能化演進，5G-V2X車載終端、激光雷達感知模塊、AI邊緣計算單元等新型電子設備大量上車，其工作頻段延伸至6GHz以上，開關頻率突破10MHz，傳統EMC設計經驗面臨失效風險。
