316 不銹鋼天溝憑借其的耐腐蝕性和綜合性能，在多種強(qiáng)腐蝕或特殊環(huán)境中表現(xiàn)。以下是其適合的具體應(yīng)用場(chǎng)景及選型依據(jù)：
一、海洋及沿海環(huán)境
1. 濱海建筑屋面天溝
場(chǎng)景特點(diǎn)：長(zhǎng)期受鹽霧、海風(fēng)侵蝕，氯離子濃度高（沿海地區(qū)大氣中氯離子含量可達(dá) 10~50mg/m3）。
316 優(yōu)勢(shì)：鉬元素抵抗氯離子點(diǎn)蝕，壽命比 304 延長(zhǎng) 2~3 倍（如海南、青島等沿海城市建筑）。
案例：廈門(mén)某濱海酒店屋面天溝，使用 316 材質(zhì) 15 年無(wú)銹蝕，而同期 304 天溝在 5 年后出現(xiàn)穿孔。
2. 船舶及港口設(shè)施
場(chǎng)景特點(diǎn)：直接接觸海水（氯離子濃度約 19000ppm），且船舶振動(dòng)易引發(fā)應(yīng)力腐蝕。
316 優(yōu)勢(shì)：低碳型 316L 抗晶間腐蝕，鉬元素抑制海水腐蝕，同時(shí)抵抗振動(dòng)導(dǎo)致的應(yīng)力開(kāi)裂。
應(yīng)用：集裝箱船甲板排水天溝、港口碼頭遮陽(yáng)棚排水系統(tǒng)。
二、化工與工業(yè)領(lǐng)域
1. 化工廠及制藥廠
場(chǎng)景特點(diǎn)：接觸硫酸、鹽酸、氫氧化鈉等酸堿介質(zhì)，或含有氯離子的化工溶液（如 NaCl 溶液）。
316 優(yōu)勢(shì)：鉬增強(qiáng)酸堿耐受性，在 5% 硫酸中腐蝕速率比 304 低 50% 以上。
案例：某磷肥廠車(chē)間天溝，處理含磷酸和氟化物的廢水，316 材質(zhì)使用 10 年未滲漏，304 僅能用 3 年。
2. 食品與飲料加工
場(chǎng)景特點(diǎn)：清潔過(guò)程中使用次氯酸鈉（NaClO）消毒，或接觸檸檬酸、醋酸等酸性液體。
316 優(yōu)勢(shì)：符合食品級(jí)標(biāo)準(zhǔn)（如 316L），抗氯離子和有機(jī)酸腐蝕，避免污染風(fēng)險(xiǎn)。
應(yīng)用：啤酒廠發(fā)酵罐周邊排水天溝、乳制品車(chē)間地面排水溝。
三、醫(yī)療與特殊環(huán)境
1. 醫(yī)院及實(shí)驗(yàn)室
場(chǎng)景特點(diǎn)：接觸消毒劑（如含氯消毒液）、醫(yī)用酸堿試劑（如福爾馬林、乙醇溶液）。
316 優(yōu)勢(shì)：耐化學(xué)腐蝕且易清潔，符合醫(yī)療場(chǎng)所衛(wèi)生要求，避免銹蝕污染實(shí)驗(yàn)環(huán)境。
應(yīng)用：病理科實(shí)驗(yàn)室臺(tái)邊天溝、手術(shù)室地面排水系統(tǒng)。
2. 泳池及水上樂(lè)園
場(chǎng)景特點(diǎn)：水中氯離子濃度高（消毒后可達(dá) 1~3ppm），且循環(huán)水系統(tǒng)存在水流沖擊腐蝕。
316 優(yōu)勢(shì)：抗氯離子點(diǎn)蝕能力比 304 高 3~5 倍，適合長(zhǎng)期浸泡環(huán)境。
案例：某室內(nèi)恒溫泳池天溝，316 材質(zhì)使用 12 年無(wú)損壞，而 304 在 3 年后因縫隙腐蝕漏水。
四、高濕度與特殊介質(zhì)場(chǎng)景
1. 污水處理廠
場(chǎng)景特點(diǎn)：接觸生活污水、工業(yè)廢水（可能含氯離子、硫化物），環(huán)境濕度大且有腐蝕性氣體（如 H?S）。
316 優(yōu)勢(shì)：抵抗污水中的氯離子和硫化物腐蝕，同時(shí)耐潮濕環(huán)境下的電化學(xué)腐蝕。
應(yīng)用：曝氣池周邊天溝、污泥脫水車(chē)間排水系統(tǒng)。
2. 燃煤電廠及脫硫設(shè)施
場(chǎng)景特點(diǎn)：煙氣脫硫（FGD）過(guò)程中接觸含硫酸、亞硫酸的冷凝液（pH≈2~4）。
316 優(yōu)勢(shì)：鉬在酸性環(huán)境中穩(wěn)定鈍化膜，316L 在脫硫塔排水天溝中的壽命比 304 長(zhǎng) 2 倍以上。
五、高要求建筑與景觀工程
1. 商業(yè)建筑
場(chǎng)景特點(diǎn)：追求長(zhǎng)期免維護(hù)，且可能接觸酸雨（pH<5.6）或大氣污染物（如 SO?）。
316 優(yōu)勢(shì)：耐大氣腐蝕能力強(qiáng)，外觀持久光亮，適合幕墻排水天溝等外露場(chǎng)景。
案例：上海某層寫(xiě)字樓，外立面天溝采用 316 材質(zhì)，10 年后仍無(wú)銹跡，維護(hù)成本降低 60%。
2. 景觀水景與噴泉
場(chǎng)景特點(diǎn)：水中可能添加消毒劑或礦物質(zhì)，且長(zhǎng)期浸泡易產(chǎn)生縫隙腐蝕。
316 優(yōu)勢(shì)：抗水腐蝕和氧化，適合噴泉池邊緣天溝、人工湖排水系統(tǒng)。
選型總結(jié)：316 適用場(chǎng)景的核心特征
介質(zhì)條件：存在氯離子（如海水、鹽水、含氯消毒劑）、酸堿溶液（pH<3 或 pH>11）、硫化物等強(qiáng)腐蝕介質(zhì)。
環(huán)境條件：高濕度、鹽霧、工業(yè)污染嚴(yán)重，或需要抵抗應(yīng)力腐蝕（如振動(dòng)、溫差大的場(chǎng)景）。
行業(yè)關(guān)鍵詞：海洋、化工、醫(yī)療、泳池、污水處理、燃煤脫硫、建筑。
若場(chǎng)景不涉及上述強(qiáng)腐蝕因素，304 不銹鋼已能滿足需求；反之，選擇 316 可顯著提升使用壽命并降低維護(hù)成本。

316L 不銹鋼天溝的厚度公差范圍需結(jié)合板材標(biāo)準(zhǔn)、加工工藝及應(yīng)用場(chǎng)景綜合確定，以下是具體規(guī)范與技術(shù)細(xì)節(jié)：
一、板材原料的公差標(biāo)準(zhǔn)（GB/T 3280-2015）
厚度范圍（mm） 普通精度（PT.A）公差（mm） 較（PT.B）公差（mm） 精度（PT.C）公差（mm）
≤0.4 ±0.03 ±0.025 ±0.02
0.4-0.6 ±0.04 ±0.035 ±0.03
0.6-0.8 ±0.05 ±0.04 ±0.035
0.8-1.0 ±0.06 ±0.05 ±0.04
1.0-1.5 ±0.08 ±0.07 ±0.05
1.5-2.0 ±0.10 ±0.09 ±0.06
2.0-2.5 ±0.12 ±0.11 ±0.08
2.5-3.0 ±0.15 ±0.13 ±0.10
3.0-4.0 ±0.20 ±0.15 ±0.12
4.0-5.0 ±0.25 ±0.20 ±0.15
示例：
1.0mm 厚板材按 PT.B 精度，公差為 ±0.05mm，即實(shí)際厚度需在 0.95-1.05mm 范圍內(nèi)。
二、天溝加工后的厚度變化（工藝影響）
1. 折彎加工的減薄效應(yīng)
原理：板材折彎時(shí)外層受拉、內(nèi)層受壓，外層厚度可能減薄，減薄量與以下因素相關(guān)：
折彎半徑（R）：R 越小，減薄越明顯（如 R=2t 時(shí)，減薄率≤5%）；
板材硬度：316L 不銹鋼（硬度≤217HB）減薄率通常≤3%。
控制標(biāo)準(zhǔn)：
常規(guī)天溝折彎后厚度公差可放寬至原料公差的 1.5 倍（如 1.0mm 板材折彎后允許 0.93-1.07mm）。
2. 焊接熱影響區(qū)的厚度變化
自動(dòng)氬弧焊時(shí)，焊縫附近 10-15mm 區(qū)域可能因高溫軟化，厚度偏差增加 ±0.03mm，需通過(guò)焊后校平處理控制。
三、不同應(yīng)用場(chǎng)景的公差要求
1. 普通建筑工程（如屋面排水）
厚度公差：按 PT.B 標(biāo)準(zhǔn)（如 2.0mm 厚天溝允許 1.91-2.09mm）；
特殊要求：若需承重（如上人屋面），需實(shí)測(cè)厚度≥標(biāo)稱值的 95%（如 2.0mm 天溝≥1.9mm）。
2. 化工 / 海洋工程（耐腐蝕場(chǎng)景）
厚度公差：需按 PT.C 標(biāo)準(zhǔn)，且實(shí)測(cè)厚度≥標(biāo)稱值（如 1.5mm 天溝需≥1.5mm）；
原因：316L 不銹鋼在氯離子環(huán)境中，厚度不足可能縮短使用壽命（如海洋環(huán)境要求年腐蝕率≤0.05mm）。
3. 設(shè)備配套
如光伏支架天溝，公差需控制在 ±0.05mm 內(nèi)，需采用：
冷軋退火板材（硬度≤180HB）；
數(shù)控折彎?rùn)C(jī)（重復(fù)定位精度≤0.02mm）。
四、檢測(cè)方法與工具
1. 常規(guī)檢測(cè)
工具：千分尺（精度 0.001mm）、超聲波測(cè)厚儀（如 Time2400，誤差 ±0.5%）；
點(diǎn)位：每根天溝檢測(cè) 5 點(diǎn)（兩端、中間及兩側(cè)折彎處），取平均值。
2. 特殊場(chǎng)景檢測(cè)
核電項(xiàng)目需使用 X 射線測(cè)厚儀，穿透檢測(cè)焊縫區(qū)域厚度，偏差需≤±0.03mm。
五、行業(yè)默認(rèn)公差與合同約定
1. 未注明時(shí)的默認(rèn)標(biāo)準(zhǔn)
國(guó)內(nèi)工程默認(rèn)按 GB/T 3280-2015 PT.B 精度，且加工后厚度允許比標(biāo)稱值低 3%（如 2.0mm 天溝低 1.94mm）。
2. 合同特殊約定
需在技術(shù)協(xié)議中明確：
例如 “厚度公差按 PT.C 標(biāo)準(zhǔn)，且任何位置實(shí)測(cè)值不得低于標(biāo)稱值”；
超差處理：如厚度不足 1% 時(shí)，按 5% 貨款賠償；不足 5% 時(shí)需重做。
總結(jié)：公差控制要點(diǎn)
原料控制：按 GB/T 3280 選擇精度等級(jí)，化工項(xiàng)目需 PT.C 級(jí)；
工藝補(bǔ)償：折彎前預(yù)留 3%-5% 厚度余量，焊后校平；
檢測(cè)頻率：每批次抽樣 20%，每件測(cè) 5 點(diǎn)，記錄小值；
文件追溯：隨貨提供板材質(zhì)保書(shū)（含厚度檢測(cè)報(bào)告）及加工后檢測(cè)記錄。
通過(guò)上述措施，可將 316L 不銹鋼天溝的厚度誤差控制在行業(yè)標(biāo)準(zhǔn)范圍內(nèi)，滿足不同場(chǎng)景的精度需求。

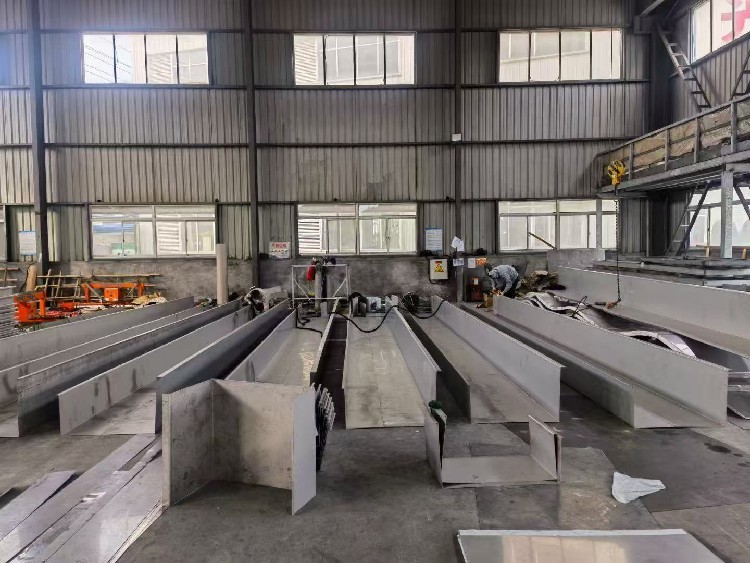

在天溝安裝中，焊接工藝缺陷（如變形、裂紋、應(yīng)力集中）會(huì)直接影響安裝精度與防水性能。以下從焊接前準(zhǔn)備、過(guò)程控制、焊后處理三個(gè)階段，結(jié)合材料特性與工藝規(guī)范，提供系統(tǒng)性解決方案：
一、焊接前準(zhǔn)備：材料與工藝規(guī)劃
1. 根據(jù)材質(zhì)選擇焊接工藝
天溝材質(zhì) 推薦焊接方法 工藝要點(diǎn) 預(yù)防缺陷方向
不銹鋼（304/316） TIG 焊（鎢極氬弧焊） 電流 80~120A，氬氣流量 8~12L/min，焊槍角度 70°~80°，禁止使用碳鋼焊絲（避免滲碳） 防止晶間腐蝕、熱裂紋
鋁合金（6063） MIG 焊（熔化極氬弧焊） 選用 ER5356 焊絲，預(yù)熱溫度 100~150℃，層間溫度≤200℃，焊接速度 40~60cm/min 減少氣孔、熱膨脹變形
鍍鋅鋼板 二氧化碳?xì)怏w保護(hù)焊 焊絲直徑 0.8~1.0mm，氣體流量 15~20L/min，焊前去除鍍鋅層（焊接區(qū) 50mm 范圍） 避免鋅層蒸發(fā)導(dǎo)致氣孔、焊縫脆化
2. 焊接工藝評(píng)定（PQR）與模擬試驗(yàn)
標(biāo)準(zhǔn)依據(jù)：按 GB 50661《鋼結(jié)構(gòu)焊接規(guī)范》進(jìn)行工藝評(píng)定，記錄優(yōu)參數(shù)（如不銹鋼天溝焊接電流 ±5A 波動(dòng)會(huì)導(dǎo)致熱輸入偏差 10%）。
模擬驗(yàn)證：用同材質(zhì)、同厚度試板焊接，檢測(cè)變形量（允許≤3mm/m）和焊縫強(qiáng)度（需≥母材 85%），合格后再批量施工。
二、焊接過(guò)程控制：工藝參數(shù)與操作規(guī)范
1. 分段跳焊法：減少熱變形
操作步驟：
將長(zhǎng)焊縫（＞1m）劃分為 150~200mm 小段，間隔 500mm 跳焊；
每段焊接后自然冷卻至室溫（約 2~5 分鐘），用紅外測(cè)溫儀監(jiān)測(cè)溫度≤60℃；
示例：10m 不銹鋼天溝采用 “分段退焊”，從中間向兩端分 50 段施焊，變形量可控制在≤5mm（傳統(tǒng)連續(xù)焊變形量達(dá) 15~20mm）。
2. 對(duì)稱施焊：平衡熱應(yīng)力
針對(duì)型材拼接：
雙面焊縫先焊背面 50%，翻面清根后焊正面，再完成背面焊接；
例：矩形天溝（截面 300×200mm）四條棱邊焊縫，按 “對(duì)角交替施焊” 順序（如先焊左上 - 右下，再焊右上 - 左下），減少扭曲變形。
3. 工裝夾具定位：強(qiáng)制控制變形
剛性固定：用角鋼支架（厚度≥5mm）將天溝固定在平臺(tái)上，每隔 500mm 設(shè)置定位夾，夾緊力≥50N（防止焊接時(shí)位移）；
反變形法：預(yù)先將天溝焊接部位反向墊高 3~5mm/m，利用焊接收縮抵消變形（如焊接后墊高量自然回落，實(shí)現(xiàn)直線度≤2mm/m）。
三、特殊材質(zhì)焊接要點(diǎn)
1. 不銹鋼天溝：防晶間腐蝕
工藝控制：
采用 “小電流、快焊速”（電流≤100A，速度≥30cm/min），降低 450~850℃區(qū)間停留時(shí)間；
焊后立即用不銹鋼絲刷清理焊縫，再用硝酸 + 氫氟酸溶液（體積比 1:10）鈍化處理，防止表面氧化。
2. 鋁合金天溝：防氣孔與裂紋
關(guān)鍵操作：
焊前用丙酮擦拭焊接區(qū)，去除氧化膜（Al?O?熔點(diǎn) 2050℃，不清理會(huì)導(dǎo)致氣孔）；
采用 “左焊法”（焊槍從右向左移動(dòng)），電弧始終覆蓋熔池，氬氣保護(hù)效果提升 30%。
四、焊后處理：應(yīng)力釋放與質(zhì)量檢測(cè)
1. 應(yīng)力消除工藝
機(jī)械方法：用錘子（頭部硬度≤HRC25）輕擊焊縫及熱影響區(qū)，頻率 50~60 次 / 分鐘，釋放焊接應(yīng)力（可降低殘余應(yīng)力 40%~60%）；
熱處理：鋁合金天溝焊后進(jìn)行去應(yīng)力退火（溫度 200~250℃，保溫 1 小時(shí)），不銹鋼天溝采用振動(dòng)時(shí)效（激振頻率 20~50Hz，持續(xù) 30 分鐘）。
2. 質(zhì)量檢測(cè)流程
檢測(cè)項(xiàng)目 方法 合格標(biāo)準(zhǔn) 工具
表面裂紋 目視檢查 + 滲透檢測(cè)（PT） 無(wú)肉眼可見(jiàn)裂紋，滲透檢測(cè)顯示缺陷長(zhǎng)度≤1mm，間距≥50mm 滲透檢測(cè)劑、紫外線燈
焊縫尺寸 焊縫量規(guī)測(cè)量 焊腳高度≥母材厚度 80%，余高≤3mm，寬度差≤2mm 焊縫量規(guī)
變形量 拉線 + 塞尺檢測(cè) 直線度≤3mm/m，平面度≤5mm/2m，接口錯(cuò)邊量≤1.5mm（不銹鋼）/2mm（鋁合金） 鋼卷尺、塞尺
五、典型案例：超長(zhǎng)不銹鋼天溝焊接方案
項(xiàng)目場(chǎng)景：15m 長(zhǎng) 304 不銹鋼天溝（厚度 4mm），要求直線度≤5mm。
改進(jìn)措施：
焊接設(shè)備：采用脈沖 TIG 焊機(jī)（脈沖頻率 20~50Hz，減少熱輸入）；
工藝參數(shù)：電流 100A（脈沖峰值 150A，基值 80A），焊速 40cm/min，氬氣流量 10L/min；
操作順序：分 15 段跳焊（每段 1m），每段焊接后用壓縮空氣冷卻（降溫速率≥10℃/s）；
結(jié)果：焊后直線度 3mm，變形量較傳統(tǒng)工藝降低 70%，滲透檢測(cè)無(wú)裂紋。
六、焊工技能與管理要求
持證上崗：焊工需持 AWS D1.1（鋼結(jié)構(gòu)）或 ASME IX 認(rèn)證，每年復(fù)訓(xùn)（考核天溝焊接專(zhuān)項(xiàng)）；
實(shí)操考核：上崗前需完成同材質(zhì)試板焊接，經(jīng) UT（超聲波檢測(cè)）合格（Ⅰ 級(jí)焊縫標(biāo)準(zhǔn)）；
質(zhì)量追溯：焊接記錄需注明焊工編號(hào)、焊接時(shí)間、參數(shù)，每 5m 焊縫留存影像資料。
通過(guò)全流程工藝控制，可將天溝焊接變形量控制在設(shè)計(jì)公差的 50% 以內(nèi)（如允許偏差 ±10mm 時(shí)，實(shí)際偏差≤±5mm），同時(shí)確保焊縫強(qiáng)度≥母材 90%，從根本上避免滲漏與結(jié)構(gòu)失效風(fēng)險(xiǎn)。
