導軌臺灣上銀 P級攝像機工業級高清彩色CCD工作距離90mm

無塵影像測量儀構成組件無灰塵。雖然防塵罩對影像測量儀有一定的防護作用，但測量儀仍應定期清潔。
電源使用90～264VAC，47-63Hz，10Amp下的穩定電源，以確保儀器正常運行。
溫度環境溫度盡量保持在20℃±1℃。請不要在偏高或偏低溫度下調整機器精度。否則，無法確測量儀在20℃時的精度。

影像測量儀測量過程的準備：
（1）被測工件在放到工作臺上檢測之前，應先清洗去毛刺，防止在加工完成后工件表面殘留的冷卻液及加工殘留物影響影像測量儀的測量精度及使用壽命。
（2）被測工件在測量之前應在室內進行恒溫，如果溫度相差過大，會影響測量精度。
（3）大型及重型工件在放置到工作臺上的過程中應輕放，以避免造成劇烈碰撞，致使工作臺或工件損傷。
（4）小型及輕型工件放到工作臺后，應夾裝牢固后再進行測量，否則會影像測量精度。
（5）在工作中移動Z軸時，應注意讓鏡頭在移動過程中原理工件，以避免碰撞。

影像測量儀測量結束后：
（1）測量結束后要清潔工作臺面；
（2）檢查導軌，防止有雜物、水漬殘留。
（3）工作結束后將機器總電源、氣源關閉。

影像測量儀的運輸安全：
1、在運輸及搬運過程中，本產品切勿受到外力撞擊、擠壓、振動；
2、在運輸及搬運過程中，本產品始終處于水平狀態，切勿傾斜、側放或倒置；
3、在搬動定要使用固定治具先固定好XYZ三軸，否則在移動中會因工作臺面滑動導致部件損壞；
4、由于產品底座重量較大，請小心搬運，以防出現不必要的人員損傷和產品損壞；

影像測量儀安裝環境要求：
影像測量儀屬于精密測量設備，我們都應該有這樣的一種常識，凡是機器類、設備類的產品都是需要保養的，對其所在的環境都是有一定的安裝要求的，尤其是精密測量設備，對安裝環境要求更加顯而易見，在此，我司給各位購買我司二次元影像測量儀的新老客戶一些必要的測量投影儀的安裝環境的注意點：
1、請放置本產品于通風、干燥處，盡量保持環境溫度在20℃-25℃之間。
2、請勿放置本產品于灰塵多、潮濕的地方。
3、本產品使用220v±10%，50-60HZ交流電源（用電設備要求接地可靠，接地電阻小于4歐姆）。
4、放置本產品于遠離強電場或強電磁干擾源的地方，如交流電柜、大型機床、電磁鐵、電火花機等。
5、為測量精度，請將本產品放于遠離震動源的地方，如沖床、震動機等。
6、頻率小于10Hz時振幅要求小于2um。頻率在10Hz---50Hz時加速度要小于0.4Gal。

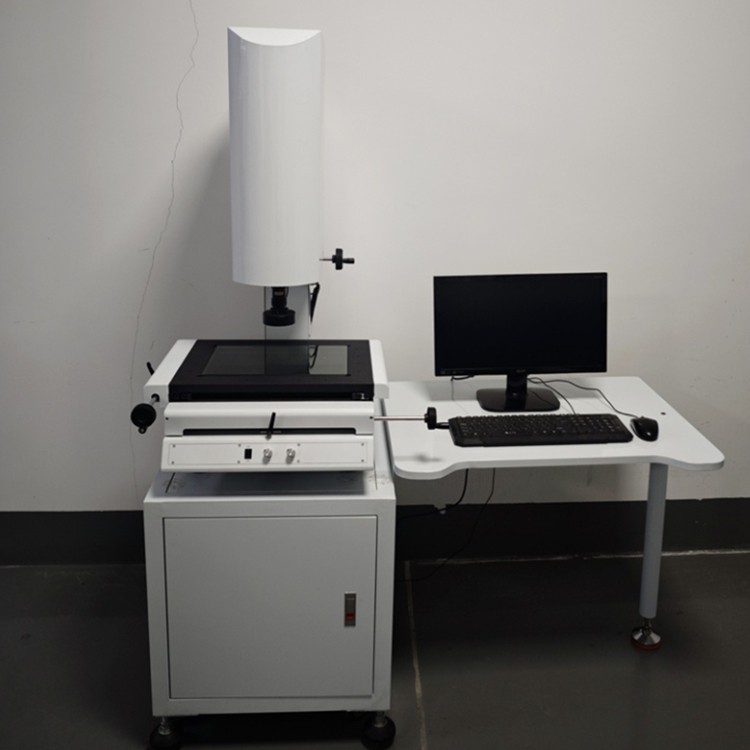

影像測量儀是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果；并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。

三次元影像測量儀又名影像式測繪儀，能將被測實物的影像直接輸入電腦，使其數字化，在電腦或顯示屏上生成畫面讓您更直觀、清晰的了解產品的形狀、大小及尺寸，同時可以將所測量之數據和圖紙輸出至EXCEL或AUTOCAD，是工程開發、繪圖測量、品檢檢測的儀器。

影像測量儀特點
1、采用彩色CCD攝像機；
2、變焦距物鏡與十字線發生器作為測量瞄準系統；
3、由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；
4、儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；
5、與電腦連接后，采用測量軟件可對測量圖形進行處理。

光學影像測量儀應用領域：
廣泛應用于機械、電子、航空航天、模具、彈簧、齒輪、接線端子、電路板接點、五金塑膠、磁性材料、電子線路、元件、手表、小五金沖壓業、礦石業、手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。
