8米太陽能路燈桿強度計算

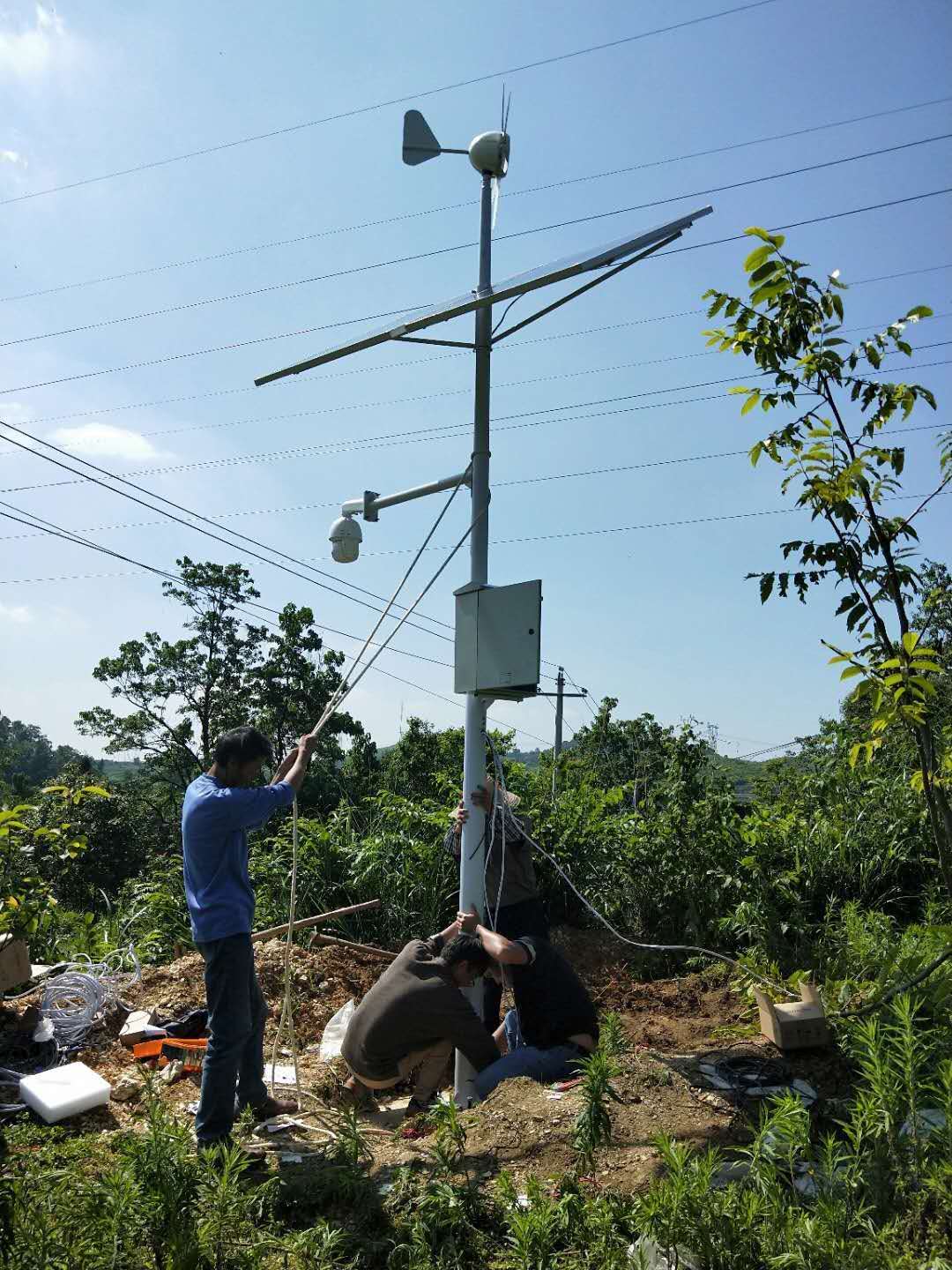

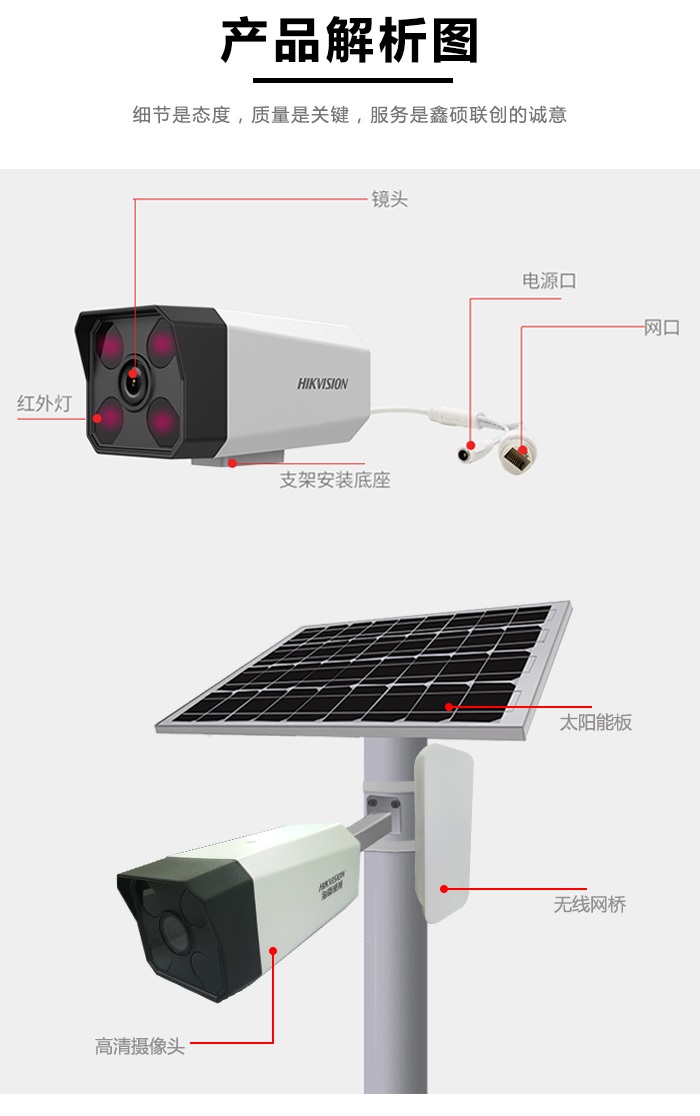

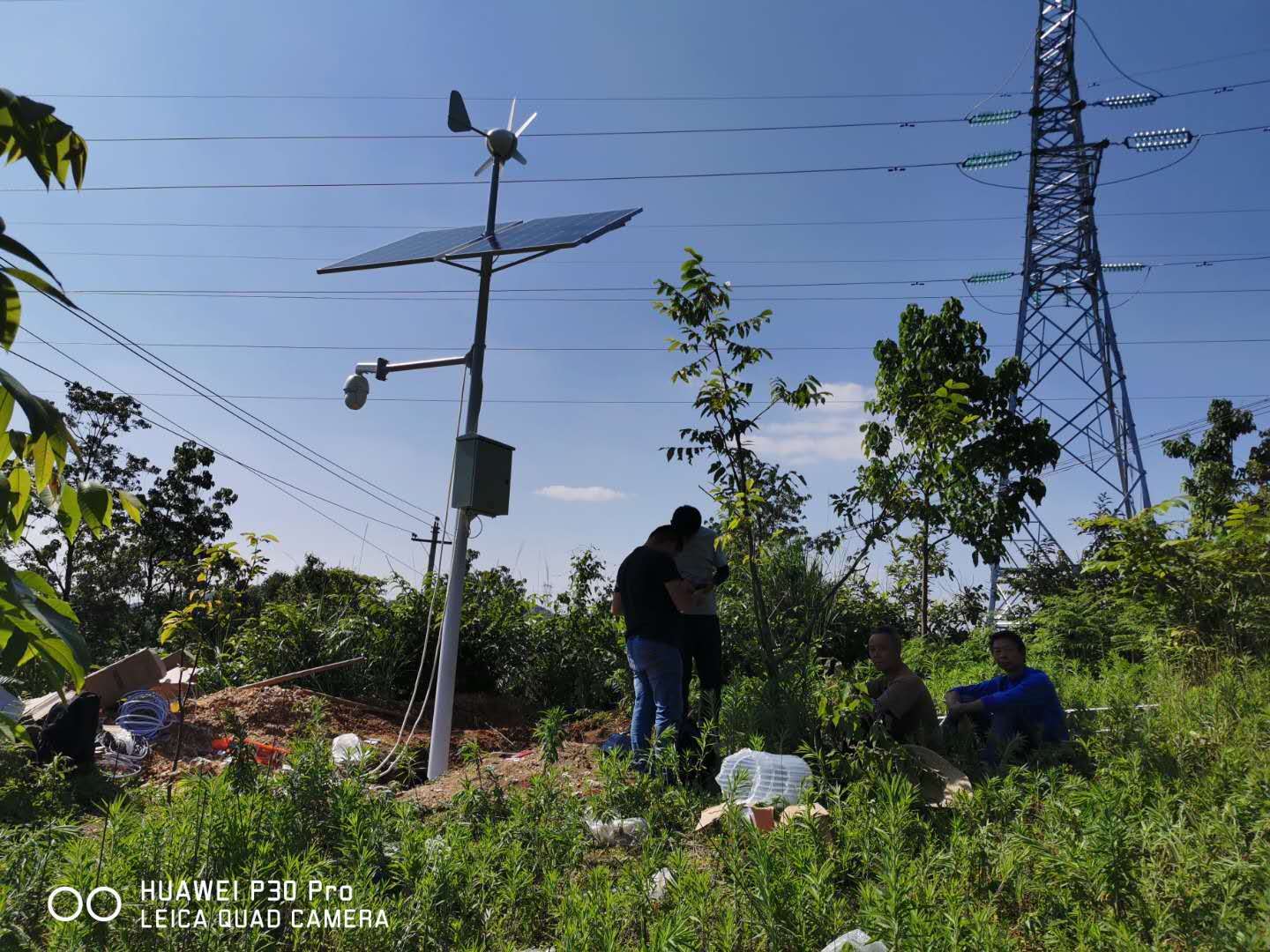

柳州太陽能監控、LED路燈廠家價格表

  本計算數據根據GB50135-2006《高聳結構設計規范》確定。已知條件計算按大風速V=36m/s，12級臺風進行。太陽能路燈燈桿材料Q235許用應力[σ]=225000KN/㎡。

      太陽能路燈燈桿外形尺寸8m，燈桿高度H=8m，壁厚δ5㎜，上口直徑D上=60㎜，下口直徑D下=165㎜。燈桿上部挑臂長度尺寸為L=1.3m燈底板法蘭420㎜×420㎜。

      太陽能路燈基礎尺寸，基礎外形0.6m×0.6m，埋深1.5m，地腳螺栓孔距320㎜×320㎜，地腳螺栓直徑M24四根。

      太陽能路燈燈桿強度計算：標準風壓計算，由風速36m/s知基本風壓為W0=0.8KN/㎡，則標準風壓W= W0·Kt=0.8×1.1=0.88KN/㎡。 式中風壓調整系數Kt取1.1。

      太陽能路燈燈桿燈頭的風力計算，風荷載體行系數μs，圓錐形桿體取0.7 風壓高速變化系數μz，取0.9，燈桿迎風面積S桿=1.06㎡ ，路燈頭迎風面積S燈=0.3㎡ ，燈桿受風力F桿=W·μs·μz·S桿=0.588KN，燈頭受風力F燈= W·μs·μz·S燈=0.166KN

      太陽能路燈燈桿受的總彎矩計算，燈桿彎矩M桿=F桿·H/2=1.176KN·m，燈頭對燈桿的彎矩，M燈=F燈·H=1.328KN·m 總彎矩，ΣM=M桿+ M燈=2.504 KN·m

      太陽能路燈燈桿抗彎模量計算。Wz=πD下4—D4/D下=3.14×(0.1654-0.1554)/32/0.165=0.0000976m3。

      太陽能路燈燈桿彎曲應力計算。燈桿的彎曲應力Σσ=ΣM/ W0=25661.8KN/㎡Σσ<[σ]=225000KN/㎡。

      從以上的計算中看出，太陽能路燈燈桿的強度足夠。地腳螺栓強度校核，風向為對角線時，地腳螺栓的拉力大N=ΣM×Y/ΣY2=2.504×0.327/0.3272+2×0.12=6045KN，安全系數K取2.5地腳螺栓M24有效截面積，S=314㎜2，Q235鋼的屈服極限，σs=235N/㎜2，許用拉力N=σs×S/K=235×314/2.5=295KN>N=645KN，地腳螺栓采用M24四根夠多。
