產品別名 |
電動液壓切管機,大功率切管機,全自動切管機,219切管機 |
面向地區 |
全國 |
品牌 |
碩陽 |
額定功率 |
其它 |
電動液壓切管機， 大功率切管機 ，全自動切管機

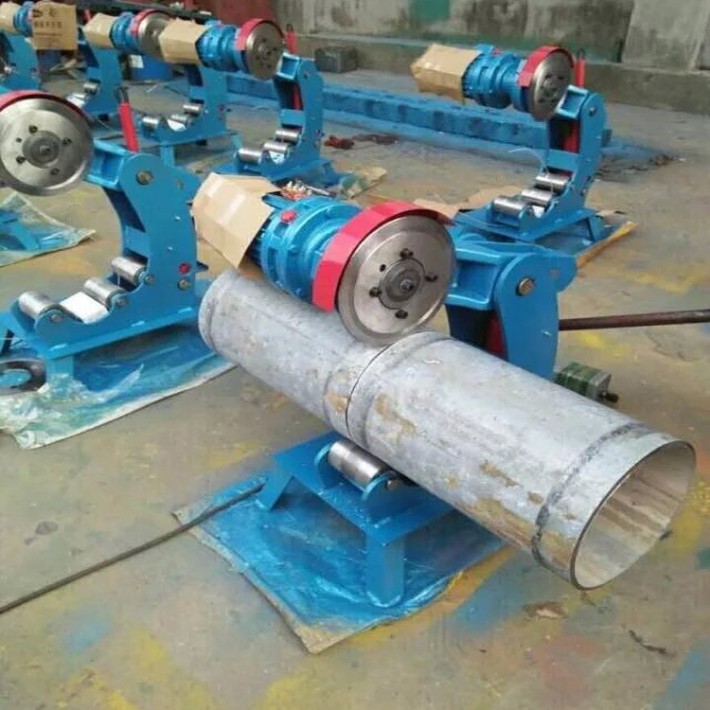

廣泛用于與消防，建筑，給水礦山，煤礦等的管道施工和給水處的不同滾輪上（100mm以及100mm一下的管子要放在切管機的里面的兩個滾輪上讓鋼管自己旋轉幾圈后，鋼管就自然斷裂。
本實用新型公開一種電動液壓切管機，屬于機械工程中切割設備。
本實用新型的技術方案如下一種電動液壓切管機，它包括機架、電動機、切刀和刀架，它還包括與電動機連接的行星減速機，以及安裝在機架上的控制刀具進給量的液壓裝置；所述液壓裝置包括裝設在刀架左端的液壓缸，與液壓缸連接的頂桿，裝設在機架上的液壓泵、控制器和卸壓閥；所述行星減速機的輸出軸與切刀主軸直接連接，電動機、行星減速機、切刀主軸三者設置在同一軸線上，行星減速機的殼體與刀架右端剛性連接，刀架左端與液壓裝置的頂桿連接，刀架中心偏左處設有銷軸，刀架通過銷軸支座在機架上，刀架左、右端圍繞銷軸上下回轉；所述切刀裝設在機架的外側，切刀正下方設置能支承大口徑管材的托輪架，托輪架與機架連接成一體。

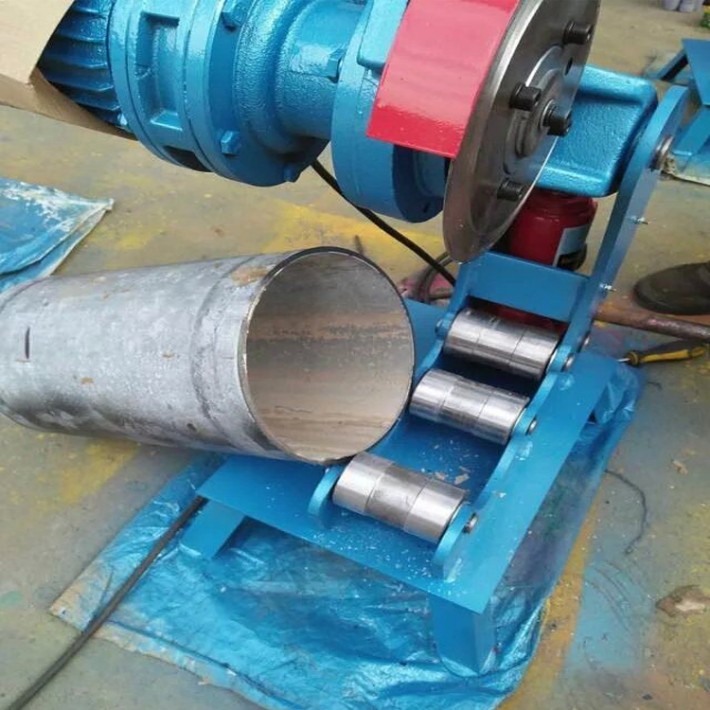

本實用新型采用行星減速機輸出軸與切刀主軸直接連接傳動，其結構緊湊，空間占用小，使用方便。本實用新型采取液壓控制刀具進給，具有進給力大、進給平穩的特點。工作時，由液壓泵傳遞壓力給刀具，刀具旋轉切割，并由刀具與工件管材產生的摩擦力帶動工件旋轉，完成管子的切割。本實用新型適用于切割大管徑的管材，其切割速度快、工效高，切割質量好，設備可靠；尤其適于切割外徑超過165mm的管材，管材外徑基本不受限制。

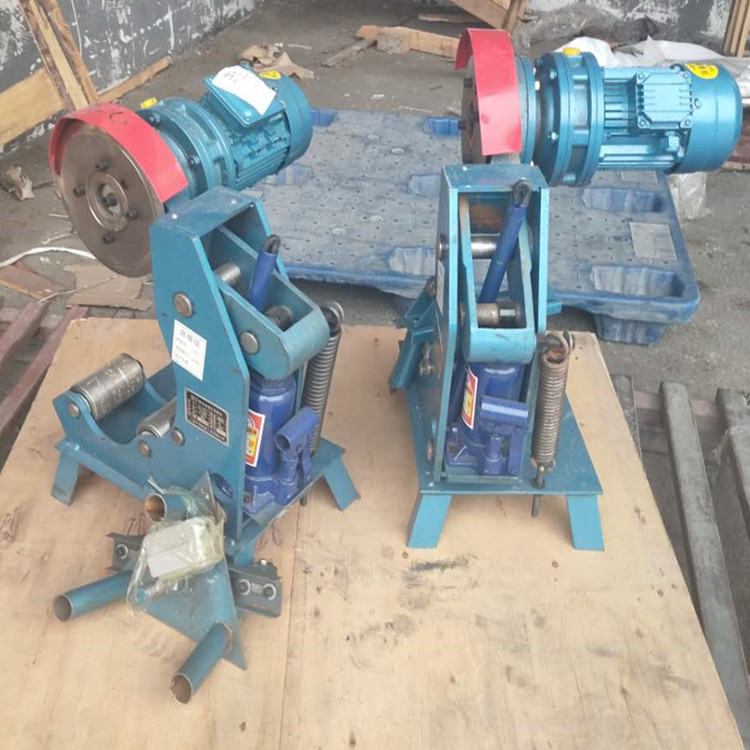

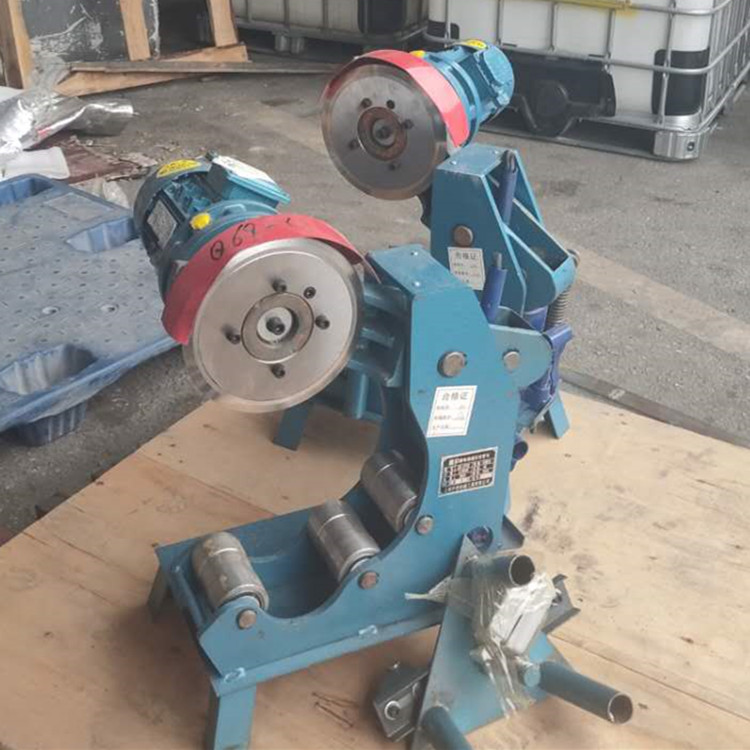

電動液壓切管機
型號：SYQG-219
電機：純銅線電機
電壓：380v
型號：切管范圍50-219,小切50的管大切219的管
產品重量：65公斤
電機功率：0.75kw
切割厚度：1.5-10mm
切管范圍：50-219
切管機基本用途和型號：切管機用于普通鋼管鍍鋅管，襯塑管，螺旋管和無縫鋼管的切割，廣泛用于與消防，建筑，給水礦山，煤礦等的管道施工和給水處理。
