一、概述

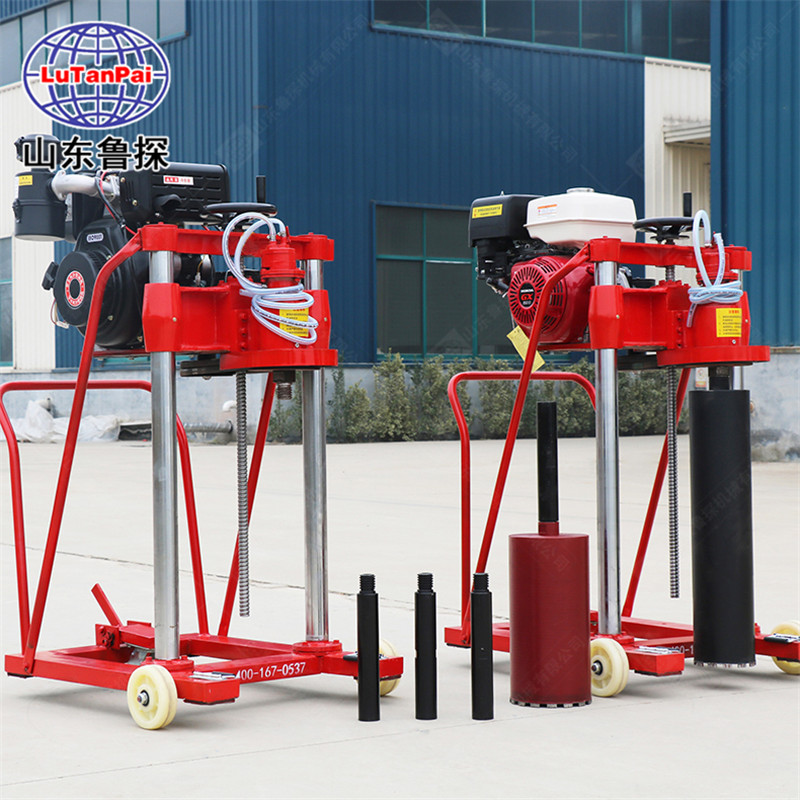

    該機為HZ系列金剛石工程鉆機之一，采用氣油發動機為動力（本田或雅馬哈）起動快捷，運轉可靠，適用于無電力場所和較大口徑的工程鉆孔。
二、主要用途
    HZ-20型工程鉆機采用高速切割技術，與薄壁金剛石鉆頭配套，廣泛應用于工程建筑、市政工程、設備安裝工程和建筑質量檢查等領域的鉆孔與取芯。在公路、機場、港口、大壩等混凝土、瀝青路面、石灰石基礎上取芯進行抗壓、抗折試驗。安裝大型機器設備鉆地腳螺栓孔。安設橋梁扶手及交通安穩防護欄桿鉆孔。
三、主要特點
    采用雙立柱結構、螺旋給進方式，穩定能力好，操作簡單省力。配有行輪，移動方便。采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切高強度鋼筋混凝土，鉆進、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。
四、主要技術參數
1、大鉆孔直徑：200mm
2、大鉆孔深度：700mm（使用加長桿或加長芯管時可達1500mm）
3、輸出轉速：800-1200轉/分
4、功率：5.5馬力  9.0馬力 13馬力（本田或雅馬哈氣油機）
5、機重：110千克。

6、鉆頭：∮50×400/700mm ∮75×400/700mm ∮100×400/700mm ∮150×400/700mm ∮200×400/700mm
五、操作過程
1、使用前的準備工作
加入93#無鉛氣油和潤滑油，加入機油的多少可根據機油尺刻度為準。在立柱上加注潤滑油，并轉動給進手柄和輸出軸，檢查給進和回轉是否靈活可靠。
2、準備好水源。
3、檢查各部位螺絲是否松動。
4、安裝
鉆頭對孔位后，把三個行走輪搬起，讓底座落到地面。打小孔且混凝土強度不高時，則依靠鉆機的自身重量就可將鉆機固定，若打的孔徑較大，鉆機自身重量不能穩住鉆機時，可在底盤上放置重物（如砂袋、鐵塊、混凝土塊等）固定或打兩個膨脹螺栓加上壓桿（如槽鋼等）來固定鉆機，鉆機固定要牢靠，不得搖晃，否則鉆孔作業無法正常進行。
5、開孔
以上作業做好后，即可開孔作業，裝上鉆頭，起動氣油機（詳情見氣油機用戶手冊）把進水管放入水桶內，水桶要提到高出水泵位點，然后手捏氣襄把水吸入水泵，水泵上水后把水桶放在地面即可。油門調至大，開始輕搖給進手柄，使鉆頭緩慢接觸地面。開孔要訣：先給水后鉆進，給進速度要慢，鉆壓要小。嚴禁無水作業，以免燒壞鉆頭和水封。
6、正常鉆入
當開孔鉆進2-3毫米深后，即可轉入正常鉆進，此時給進壓力適當加大，正常鉆進的要訣：給進壓力要適中，要保持均勻，碰到粗鋼筋給進壓力要減小。要做到一聽二看，聽機器的聲音是否正常，看孔口是否返（冒）水。
7、終孔
到達所取深度后，即可停鉆。停鉆的要求是：先關機器后關水，若是深孔時，還不能立即提鉆和停水，而要用水沖孔一段時間，目的在于將孔內的巖粉沖洗干凈，以防巖粉沉淀導致埋鉆，造成取芯困難。
