規格： 8080
同參數產品
樣品或現貨： 現貨
同參數產品
輸入電壓： 380（V）
同參數產品
品牌： 耀強
同參數產品
型號： HJ8080
同參數產品
立柱有效行程： 8000mm
同參數產品
橫梁有效行程： 8000mm
同參數產品
詳細說明

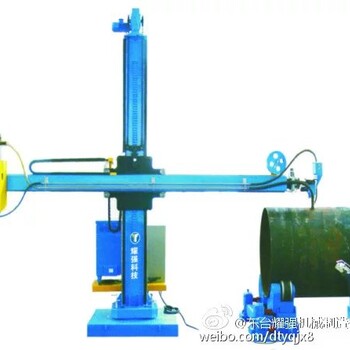

8X8米焊接操作機(固定回轉)主要技術參數及技術要求：

重型焊接操作機是鍋爐、壓力容器、管道和金屬結構件自動焊接中心的主機，它可與滾輪架、變位機相匹配，用于大直徑管道的內外縱縫和環縫的焊接。該機機構緊湊，穩定性好，所有的立柱、橫梁均通過熱處理，立柱上裝有保險裝置，以防橫梁的突然下墜，導軌采用45#鋼且淬火處理，所有軸承均采用重型軸承，足夠的強度，機頭裝有電動十字微調機構，操作機橫梁及電動臺車行走采用進口變頻調速，變頻器設有過流、過壓、過力矩保護。

1、橫梁水平伸縮有效行程：8000㎜

2、橫梁垂直升降有效行程：4000-10000㎜

3、橫梁水平伸縮速度：0.12～1.2m/min（變頻調速）

4、橫梁垂直升降速度：1m/min

5、在橫梁上裝有拆卸工作平臺，橫梁前端裝有電動十字滑塊

6、在立柱后側裝有力梯

7、立柱回轉角度：±180°

8、電動臺車行走速度：0.5~2.5m/min（變頻調速）

無錫耀強機械制造有限公司,總部設在無錫，生產基地座落在風景秀麗的黃海明珠-東臺.是集研發、制造、服務于一體的制造商.是蘇北地區大的焊接設備和焊接輔機生產制造商.公司產品規格齊、品種多、成套化、系列化,同時還可根據客戶要求設計制造適合用戶的產品，為航天航空、工程機械、化工設備、化工機械、鍋爐壓力容器、鋼結構、電力設備、風塔筒和管道加工及船舶制造業提供焊接輔機、焊接工裝及成套焊接設備等。

產品范圍:1、自動焊接操作機2、焊接變位機3、自調式焊接滾輪架4、可調式滾輪架和組對滾輪架5、XBJ系列銑邊機6、DX端面銑床7、GD-20型滾剪倒角機8、管子割斷坡口機9、焊管機組10、彩鋼壓型機組11、鋼板矯平機組12、預制管道生產線13、CNC數控火焰/等離子切割機、14、風塔筒組對焊接成套設備,埋弧焊機等。15、輕鋼生產線CG1-4000A多頭直條切割機 Z15型H型鋼組立機,龍門式埋弧焊機H型鋼翼緣矯正機 拋丸機等。

主要設備的技術參數：

HJ8080型焊接操作機(移動回轉式)：

序號
項目
單位
HJ8080

1
橫臂升降行程
mm
8000

2
橫臂伸縮行程
mm
4000-10000

3
橫臂導軌寬度
mm
25

4
立柱導軌寬度
mm
25

5
導向輪座支撐方式

矩形導軌（三面支撐）

5
橫臂伸縮速度
mm/min
120-1200

6
驅動方式

齒輪齒條副

7
調速方式

變頻無級調速

8
橫臂伸縮電機功率
kW
0.55

9
橫臂升降速度
mm/min
500

10
驅動方式

鏈輪鏈條副

11
立柱升降電機功率
kW
1.5

12
立柱回轉速度
rpm
手動

13
驅動方式

回轉支承

14
臺車軌距
MM
2000

15
行走輪直徑
MM
φ250

16
臺車行走速度
MM/MIN
2500







17
控制線長度
m
15

18
設備結構型式

移動回轉式

19
十字微調行程
上下
mm
100

左右
mm
100


性能特點：

1、HJ8080型焊接操作機具有導向座受力好，導向輪接觸面寬，傳動較平穩可靠的優點。

2、該設備主要由立柱、橫臂、導向裝置、升降機構及爬梯護攔等組成。

3、立柱為長方形梁，矩形雙導軌結構形式，導軌材質為16Mn鋼。立柱采用板材拼裝成形，焊接后處理焊接內應力后再機加工。立柱與導向座夾緊方式為每根導軌均有三個面夾緊，較采用三角形導軌更為穩定可靠。

4、橫臂同樣采用板材拼裝成形，矩形雙導軌結構形式，導軌材質16Mn鋼，焊接后回火處理再機加工，能夠確保加工后的導軌直線度和設備運行的穩定性。

5、橫臂的水平運動是由變頻電機經蝸輪蝸桿+齒輪減速機驅動齒輪齒條實現的，其運動速度可根據焊接需要在一定范圍內任意調節。

6、橫臂及立柱均采用大截面矩形梁結構，橫臂截面350×250、立柱截面440×390，確保其具有良好的剛性。導軌加工采用大型龍門銑加工，具有機加工變形量小，表面精度更高的優點。

7、焊臂前端裝有電動十字調節機構,使焊槍對準需要焊接的焊縫位置，方便調整。

8、立柱為橫臂升降機構，由交流制動電機帶動蝸輪蝸桿減速機實現。采用蝸輪蝸桿以及交流制動電機雙重保險裝置。在導向裝置上另設有棘輪棘條機構，當鏈條可能由于較大外力的沖擊發生意外(設計的安全系數為10倍)，棘輪棘條機構會將導向座以及橫臂鎖死在立柱上，防止橫臂墜落發生意外。

9、立柱回轉與底座的固定連接采用無齒式回轉支承實現立柱相對與底座的轉動?；剞D支承采用“單排球式回轉支承”，該回轉支承具有結構合理、剛性好、自重輕，壽命長等優點。

10、回轉機構安裝有定位鎖緊機構，確保在焊接時不會出現抖動現象；回轉機構定位鎖緊機構采用手動形式。

11、另有爬梯以及頂部護攔等附屬裝置，方便用戶檢修，并確保安全性。
