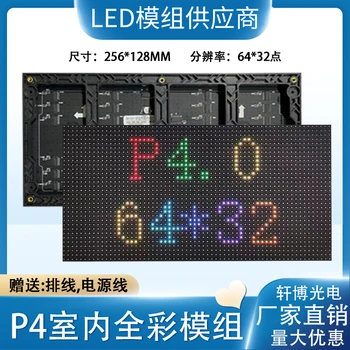

P4室內表貼全彩模組雙色戶外全彩256*128mm高清LED顯示屏廣告屏P3
產品別名 |
p4室內全彩,P4全彩模組,led顯示屏,P4單雙色模組 |
面向地區 |
|
品牌 |
晶元 |
亮度 |
普通 |
1、適用范圍
主要應用于工商、郵電、體育、廣告、廠礦企業、交通運輸、教育系統、車站 、碼頭、機場、
商場、醫院、賓館、銀行、證券市場、建筑市場、拍賣行、工業企業管理和其它公共場所。擁有媒體
展示，信息發布，交通誘導，創意顯示等用途。
2、產品說明
●室內P4表貼雙色模組主要由紅綠雙色 LED 晶片封裝為一個像素點后組成矩陣，再固定到塑膠套件
上而成；
●通過 OE 信號驅動芯片紅色 LED 的驅動芯片；
●此單元板含有驅動芯片和輸入緩沖芯片，連接到 LED 顯示屏控制系統即可顯示視頻、圖像和文字信
息等；
●LED 恒流驅動芯片：通道間與通道間，甚至芯片與芯片間的電流，差異極小，25MHz 的高時鐘頻
率輸入以滿足系統對大量數據傳輸上的需求，恒流驅動 LED，電流恒定，發光均勻，功耗低，有效保
護燈管，穩定性增強。
●恒定電流輸出保證亮度的一致性加上高對比度，可達到良好的顯示效果；
●造型獨特硬朗：流線美感，整體協調美觀；
●采用用亮優質的 LED 和優質的塑膠件,塑造產品。
●簡易安裝、維護便捷：?jiǎn)卧蹇梢园此胶痛怪狈较蛉我馄唇樱瑥亩闯刹煌笮〉娘@示屏，可進
行單點、單燈維護，成本低。 單元板圖片
(圖片僅供參考，一切以實物為準)
3、產品介紹
類型 顏色 芯片品牌 亮度 波長 數量
表貼
2121 R/G 華光
550 cd/m2 620-625 nm
1 pcs
1200 cd/m2 520-525 nm
單元板
驅動IC
點間
FM6124
距 4 mm 像素密度 62500 Dots/㎡
組成 1R 分辨率 64*32=2048 點
尺寸(長*寬) 256*128 mm 重量 0.25±0.05 kg
組成 燈驅合一 套件材料 PC+玻纖
輸入電壓 DC 4.5-5.0 V 大電流 1±0.1A
功耗 ≤100 W 驅動方式 1/16掃描
數據極性 高有效 OE極性 低有效
屏體
亮度 一致 ≥1000 cd/㎡ 性 ＞0.98
水平角度 110±5 ° 垂直角度 110±5°
佳視距 ≥4 m 盲點率 ＜0.0001
使用環境 室內
控制系
統
灰度等級 256位 顏色數量 1
換幀速率 ≥65 Hz 刷新速率 ≥120 Hz
亮度調節 256 級手動/自動
特性
壽命 ≥100,000小時 平均故障時間 ≥10,000Hours
亮度衰減
≤15％(工作1年
后 ) 出貨失控點 0
離散失控率
＜0.0001
(工廠出貨為0) 盲點率
＜0.0001
(工廠出貨為 0)
工作溫度 ﹣20～50℃ 工作濕度 25%～95% RH
防護
防潮、防塵、防腐、防靜電、防雷擊，同時具有過流、短
路、過壓、欠壓保護功能
質保期 1 年
屏幕水平平整度 ＜1mm/㎡
屏幕垂直平整度 ＜1mm/㎡
4、排針信號引腳定義(HUB75)
5、恒流驅動 IC 和行管
恒流驅動
專為 LED 顯示屏設計的驅動芯片，內建 CMOS 位移寄存器與鎖存功能，可以將串行的輸入數
據轉換成并行輸出數據格式。提供 16 個電流源，可以在每個輸出端口提供 1mA—32mA 的恒定電流；單
顆 IC 片內輸出電流差異小于±2.5%；多顆 IC 間的輸出電流差異小于±3.5%；通道輸出電流不隨著輸
出端電壓（VDS）的變化而變化；且電流受電壓和環境溫度影響的變化小于 1%；每個通道的輸出
電流大小由外接電阻來調整。輸出端口耐壓可達 17V，因此可以在每個輸出端串接多個 LED 燈；另外，
高達 25MHz 的時鐘頻率可以滿足系統對大量數據傳輸?shù)男枨蟆?br />
行芯片
該行管內部包括兩個獨立的、P 溝道金屬氧化物場效應管。它有低的導通電阻 RDS(ON)，
適合用 LED 顯示屏，LED顯示器驅動，也可用來做負載開關或者 PWM 開關。設計，RDS(ON)
極小耐用性和可靠性。
譯碼和信號放大芯片
根據 1/16掃描的雙色顯示屏模組板的實際需求，將板上的 2 片 74HC245, 4 片 R U 7258，16
片F(xiàn)M6124及外圍的阻容電路，采用高度集成的模式，將其相應的功能設計到一片 20 腳的電路上。
