供應商	南京毫特科技有限公司店鋪
認證
報價	面議
測量范圍	0～15000mm鋼縱波
濾波器	1m
型號	TUD380
關鍵詞	探傷儀,超聲波探傷儀,數字式超聲波探傷儀,磁粉探傷儀
所在地	江蘇南京市江寧區湯山鎮迎賓路29號

產品詳細介紹

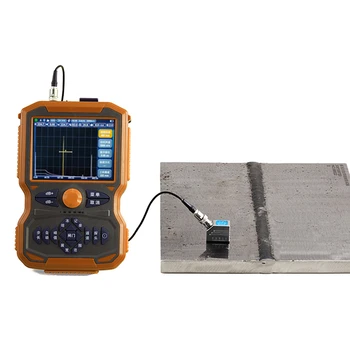

超聲波探傷儀TUD380

產品概述：

超聲波探傷儀TUD380致力于探傷技術，其地應用在鍋爐、壓力容器、電力、石油、化工、海洋石油、管道、船舶制造、汽車、機械制造、冶金、金屬加工、鋼結構、鐵路交通、核能電力、高校等行業。
超聲波探傷儀TUD380是一種便攜式工業探傷儀器，它能夠便捷地進行工件內部多種缺陷（裂紋、疏松、氣孔、夾雜等）的檢測、定位、評估和診斷。數字化超聲波探傷儀，波形穩定。

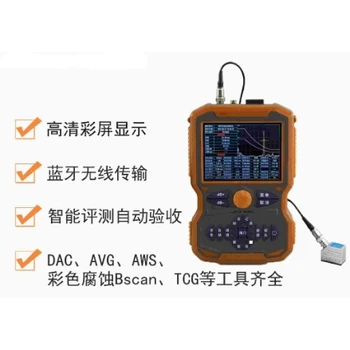

功能特點：

● 可導入客戶工件全套檢測工藝，會開機就能探傷；

● DAC、AVG、回波編碼等工具；

● 重復發射率：20-1500Hz準確調節，高速掃查，不漏檢；

● 高信噪比，波形非常穩定，特殊的抗干擾設計，不懼惡劣工況；

● 10位AD，可使用15M探頭，細節盡顯，微小缺陷下靈敏度和分辨力高；

● 高清高亮顯示，界面立體美觀，人性化操作風格；

● 探頭校準、曲線制作等各種操作全程提示，對話框互動，無需看說明書；

● IP65防護標準，堅固耐用，防水防塵，阻尼支架任意角度；

● 單電8小時連續工作，2小時快充，可獨立充電，兩塊實現不間斷工作。

技術參數：

檢測范圍：10米(鋼中、縱波)，透射20米（可擴展）

聲速范圍：1000～15000m/s

重復發射率：30-1500Hz 可調節

動態范圍：≥38dB

垂直線性誤差：≤2.5%

水平線性誤差：≤0.2%

分辨力：>40dB(5P14)

靈敏度余量：>65dB(深200mmФ2平底孔)

數字抑制：(0～80)%，不影響線性與增益

探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭，爬波探頭，表面波探頭

閘門：進波門、失波門；單閘門、雙閘門

報警：蜂鳴報警，LED燈報警

電源：直流（DC）9V

電池工作時間：10小時

外型尺寸：240×153×38 (mm)

重量：0.95Kkg

環境溫度：(-10～50)℃

相對濕度：(20～95)%RH

脈沖幅度：100V、200V、300V、400V、500V分級選擇，適用探頭范圍廣

脈沖寬度：在(0.03～0.51)μs范圍內連續調節，以匹配不同頻率的探頭

探頭阻尼：50Ω、100Ω、150Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求

硬件實時采樣：高分辨率10位AD轉換器，采樣速度150MHz，波形高度保真

檢波方式：正半波、負半波、全波、射頻檢波

濾波頻帶：（0.1～15）MHz

閘門讀數：單閘門和雙閘門讀數方式可選；閘門內峰值讀數

總增益量：110 dB（設有0.1dB、1dB、2dB、6dB步進值）

插頭插座：BNC/LEMO可選

注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得

主要功能

● 自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“”及材料的“聲速”；　
● 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；　
● 自動增益、回波包絡、峰值記憶功能提高了探傷效率；　
● φ值計算：直探頭鍛件探傷，找準缺陷高波自動換算孔徑ф值,大平底自動計算；　
● 500個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；　
● 可自由存儲、回放1000幅A掃波形及數據（可擴展）；
● 外接U盤，內部存儲可以隨時導出，也可以直接存儲無的探傷存儲文件。　
● 探傷錄像：探傷過程的動態錄像，通過外部U盤擴展，可以實現無的錄像；
● DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
● 17個內置探傷標準可調出，可以自由輸入任意行業標準；

● 發射脈沖寬度和強度可調；
● 安全環保鋰電池供電，標配可連續工作8小時以上，選配可增加電池容量到15小時；　
● 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；　
● 數字抑制，不影響增益和線性；　
● 增益補償：對表面粗糙度、厚工件遠距離探傷等因素造成的Db衰減可進行修正；　
● 曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置和深度；
● 角度和K值兩種輸入方式　；
● 回波次數分析；　
● 回波編碼：以不同顏色顯示1~9次回波，便于判斷缺陷位置；
● 裂紋測高：利用端點衍射波自動測量、計算裂紋高度；　
● DAC聲光報警；　
● 屏幕的凍結和解凍；　
● 角度和K值兩種輸入方式；　
● 波形填充；　
● 電源狀態指示；　
● 捕捉標記；　
● 閘門內波形顏色標記；
● 閘門內展寬。

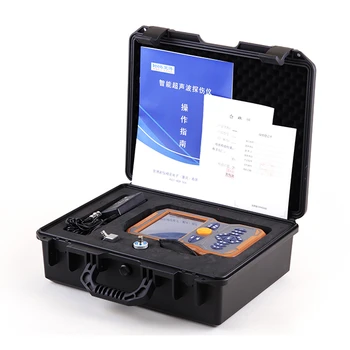

標準配置：

主機	1 臺	產品包裝箱	1 個
直探頭	1 個	使用說明書	1 本
斜探頭	1 個	合格證、裝箱卡、保修卡	1 套
9V 電源適配器	1 個	超聲波探傷儀手機 APP	1 套
探頭連接線	1 根	儀器腕帶	1 條
