報價	人民幣 680.00元
品牌	MICKERS/威格士
材質	鑄鋼
適用機械	裝載機
關鍵詞	電磁閥,液壓閥,伺服閥,比例閥
所在地	上海浦東金豫路100號禹洲金橋國際2期2號樓1017室

產品詳細介紹

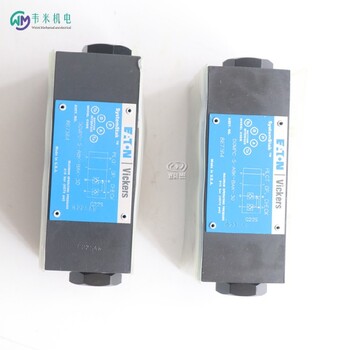

威格士比例閥KDG4V-3-33C3

現場快速判斷電磁閥好壞方法
一、檢查是不是電磁閥電磁線圈故障？
在DCS上給二位閥給開或者關的信號，然后看電磁閥是否得失電，一般在現場聽聲音即可。若聽不到，那線圈肯定是有問題，至于電磁閥本身是不是有問題？（下面解釋?zhuān)?br /> 如果電磁線圈問題，檢查接線，看是不是有虛接，或者有短路現象，如果線路上沒問題就是電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。
二、若線圈是好的，那就是電磁閥本身的問題。
一般可以在手動調節處用一字起由1調到0位置，使閥打開，若是能打開就說明的確是線圈的問題，換個線圈就可以了，若打不開，就拆電磁閥，看是不是閥芯卡住，或者是有雜粒堵，清洗正確應該用CCL4，但是考慮到現場沒有條件的話，可以用汽油，實在沒有用水也可以，清洗后可以用現場儀表氣進行吹干，拆時務必記好各部件的順序，不注意的話，裝的時候很容易出錯，順序記錯就算你清洗好電磁閥，即使電磁閥已經通了也還是打不開的！
CG5V-6FW-D-M-U-H7-11
CG5V-6CW-D-M-U-H5-20
CG5V-6FK-D-MU-C6-11
DG5V-8-H-6C-T-M-U-D-10
DG5V-8-H-6C-T-M-U-H-10
DG4V-3-6-CM-U-D6-60
DG5V-7-6C-T-VM-U-H5-40

電磁閥應該如何選型？電磁閥結構原理解讀
1外漏堵絕，內漏易控，使用安全
內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；電磁閥是用電磁力作用于密封在隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。
2系統簡單，便接工控機，價格低
電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。
3動作，功率微小，外形輕巧
電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當?shù)碾姶砰y線圈功率消耗很低，屬節能產品；還可做到只需觸發動作，自動保持閥位，平時一點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。
4調節精度受限，適用介質受限
電磁閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，(力圖突破的新構思不少，但還都處于試驗試用階段)所以調節精度還受到一定限制。電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如屬雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。
5型號多樣，用途廣泛
電磁閥雖有先天不足，優點仍十分，所以就設計成多種多樣的產品，滿足各種不同的需求，用途極為廣泛。電磁閥技術的進步也都是圍繞著如何克服先天不足，如何更好地發揮固有優勢而展開。
DG5V-7-6C-2V-M-U-H7-30
DG5V-5-2N-T-M-U-C6-10
CG5V-8GW-D-M-U-H7-11
DG5V-7-2A-T-M-U-H7-30
DG5V-7-6C-M-U-H7-60
DG5V-8-S-3C-T-M-U-H-10
DG5V-8H-6C-E-M-U-H-10

隨著技術的不斷進步和市場應用的需要，比例閥的出現是一種更加智能的閥門，它為技術人員提供了便利，同時也減輕了繁瑣的工作任務，比例閥重要的結構單元是比例信號控制系統，該系統根據具體環境和程序，對當前比例閥的工作狀態進行電流控制，進而實現比例控制磁力的大小這是比例閥的控制方式。

比例閥是一種新型的液壓控制裝置。在普通壓力閥、流量閥和方向閥上，用比例電磁鐵替代原有的控制部分，按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥一般都具有壓力補償性能，輸出壓力和流量可以不受負載變化的影響。
指令信號經比例放大器進行功率放大，并按比例輸出電流給比例閥的比例電磁鐵，比例電磁鐵輸出力并按比例移動閥芯的位置，即可按比例控制液流的流量和改變液流的方向，從而實現對執行機構的位置或速度控制。在某些對位置或速度精度要求較高的應用場合，還可通過對執行機構的位移或速度檢測，構成閉環控制系統。
比例閥由直流比例電磁鐵與液壓閥兩部分組成，比例閥實現連續控制的核心是采用了比例電磁鐵，比例電磁鐵種類繁多，但工作原理基本相同，它們都是根據比例閥的控制需要開發出來的。
KBSDG4V-3-92L-24-PE7-H7-10
KBFDG4V-3-33C20N-Z-M2-PH7-H7-12
KBFDG4V-5-2C70N-Z-M1-PE7-H7-12
KBDG5V-10-33C55DN310-EX-M1-PE7-H1-12
KBFDG4V-5-33C50N-Z-PE7-H7-10
KBFDG4V-3-2C30N-Z-M1-PC7-H7-11

比例閥怎么控制
比例閥的工作原理主要是通過比例控制閥用于開回路控制（open loop control）的方式二實現的，比例控制閥的輸出量與輸入信號有關，而且二者成比例關系存在。
并且比例控制閥內電磁線圈所產生的磁力大小與通過比例閥的電流大小成比例關系，這也就是我為什么對其成為比例閥的原因，簡而言之就是可以通過電流大小進而比例控制電磁圈磁力大小的閥門就是比例閥。
比例閥的產生是對著技術的不斷進步和市場應用的需求而產生的一種更智能的閥門，方便技術工人的操作以及減輕了繁瑣的工作任務。
比例閥重要的結構單元是比例信號控制系統，該系統根據特定的環境和程序，對于當前比例閥工作狀態做出對電流的控制，進而實現比例控制磁力的大小這就是比例閥的控制方式。
KBFDG4V-5-2C50N25-Z-M1-PC7-H7-12-EN139
KBSDG4V-3-92L-40-M1-PE7-H7-11
KBFDG4V-5-2C50N-Z-PE7-H7-10
KBFDG4V-3-33C20N-Z-M2-PH7-H7-12
KBD5V-5-33C60N-X-T-M2-PE7-H1-11
KBCG-3-350D-Z-M1-2-A-PE7-H1-10

比例閥的作用
比例閥是一種新型的液壓控制裝置?？梢园摧斎氲碾姎庑盘?hào)連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥由電—機械比例轉換裝置和液壓控制閥本體兩大部分構成。
比例電磁鐵種類繁多，但工作原理基本相同，它們都是根據比例閥的控制需要開發出來的。它的功能是將輸入的電信號連續地按比例地轉換為機械力和位移輸出，后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量。
比例閥接線方法是什么
因?yàn)殡姎獗壤y分為電壓輸入型和電流輸入型兩種，所以接線的方式也是有所不同的。
當我們使用電壓型時，白色接正級，藍色接負級，黑色為模擬信號輸出端，棕色不必使用。
當我們使用電流型時，棕色接正級，白色接負極，黑色依然為信號輸出端，藍色不必使用。
具體的細節如果不懂可以咨詢上海韋米機電設備有限公司，還可以提供維修電氣比例閥服務，歡迎大家來咨詢。
KDG4V-5-2C65S-Z-M-U-H6-30
KDG4V-3-33C-20N-M-U-H7-60
KDG4V-3-33C-30X-H-M-U-H7-60
KDG4V-3S-33C-08A-M-U-G5-60
KDG4V-3S-33C-15A-M-U-G5-60
KDG4V-3-2C-20N-Z-VM-U-H7-60
KDG4V-3-2C-20N-M-U-H7-60

比例閥的工作原理主要是通過比例控制閥用于開回路控制（open loop control）的方式二實現的，比例控制閥的輸出量與輸入信號有關，而且二者成比例關系存在。
電磁閥選型應該依次遵循安全性，可靠性,適用性,經濟性四大原則,其次是根據六個方面的現場工況(即管道參數、流體參數、勵參數、電氣參數、動作方式、特殊要求進行選擇)。
選型依據:
一、根據管道參數選擇電磁閥的:通徑規格(即DN )、接口方式
1 )按照現場管道內徑尺寸或流量要求來確定通徑( DN )尺寸;
2 )接口方式, - -般> DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
二、根據流體參數選擇電磁閥的:材質、溫度組
1 )腐蝕性流體:宜選用耐腐蝕電磁閥和全不銹鋼;食用超凈流體:宜選用食品級不銹鋼材質電磁閥;
2 )高溫流體:要選擇采用耐高溫的電工材料和密封材料制造的電磁閥,而且要選擇活塞式結構類型的;
3 )流體狀態:大至有氣態,液態或混合狀態,特別是口徑大于DN25時一定要區分開來。
KDG4V-5-2C-50N-H-M-U--H7-30
KDG4V-3-33C-30X-M-U-H7-60
KDG4V-5-2C-65S-ZM-U-H6-30
KDG4V-3-2C-07N-Z-M-U-H7-20
KDG4V-3-2C-13N-M-U-H7-60
KDG4V-3-2C-28S-Z-M-U-HA7-60
KDG4V-5-2C50NH-M-U-H7-30
