供應(yīng)商	北京冶建工程裂縫處理中心店鋪
認(rèn)證
報(bào)價(jià)	人民幣 95.00元
關(guān)鍵詞	成都地面空鼓樹脂,杭州承重墻裂縫處理歡迎咨詢,佛山橋墩裂縫灌漿處理修復(fù),佛山混凝土裂縫如何處理
所在地	北京市昌平區(qū)沙河鎮(zhèn)松蘭堡村東

產(chǎn)品詳細(xì)介紹

千萬別小看這個(gè)背膠，好的?；u背膠可以增加玻化磚和粘結(jié)材料之間的粘結(jié)強(qiáng)度，有效預(yù)防?；u空鼓、脫落等問題。
但是去年我們依然發(fā)現(xiàn)，很多施工現(xiàn)場(chǎng)用了?；u背膠，可是出現(xiàn)空了鼓為此，我們總結(jié)了一下，液體和粉體的配比不夠準(zhǔn)確，液體偏多、粉體偏少。?；u背膠涂刷厚度不均勻，磚四周留邊太寬。

地磚空鼓引起起拱
瓷磚空鼓是施工中常見的問題之一，也是令人頭疼的問題，而空鼓造成的危害更是令人后怕，所以為了避免空鼓，就要認(rèn)清造成空鼓的原因，提前預(yù)防。

混凝土的收縮率比瓷質(zhì)磚要大一倍以上，當(dāng)水泥砂漿出現(xiàn)收縮時(shí)，瓷質(zhì)磚與墻身的收縮率不一致，兩個(gè)不同物體必然出現(xiàn)分離，此時(shí)，瓷質(zhì)磚底部呈干凈狀態(tài)。
瓷質(zhì)磚致密度高，自身重量相對(duì)陶質(zhì)磚重，如果在水泥砂漿沒有充分凝結(jié)的時(shí)候鋪貼的層數(shù)過高，瓷質(zhì)磚自身的重量會(huì)導(dǎo)致往下移位，造成后期空鼓脫落。
施工時(shí)未預(yù)留足夠的膨脹縫、水泥砂漿質(zhì)量不好、施工人員未按規(guī)范操作、墻體的基層處理不當(dāng)?shù)鹊?，都可能造成后期出現(xiàn)空鼓脫落的現(xiàn)象。

從粘結(jié)機(jī)理上看：
水泥屬水硬性膠結(jié)材料，其粘結(jié)力是依靠漿料滲透入被粘結(jié)體孔隙內(nèi)，逐漸形成針刺狀結(jié)晶體并產(chǎn)生摩擦力，從而達(dá)到機(jī)械釘合粘結(jié)力。?
?；u材質(zhì)致密，吸水率低，一般僅為1‰，孔隙率較少，因此傳統(tǒng)的水泥砂漿以及普通的瓷磚粘合劑很難實(shí)現(xiàn)有效牢固粘貼。
總而言之，樓宇內(nèi)外小部分玻化磚出現(xiàn)空鼓，是物理原因，近期溫度驟降，導(dǎo)致?；u的粘結(jié)強(qiáng)度下降，屬正?，F(xiàn)象。

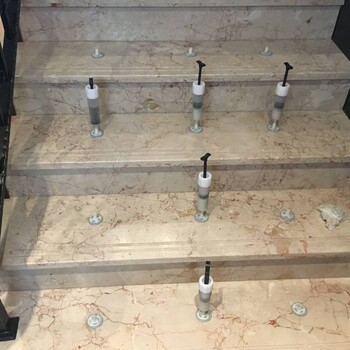

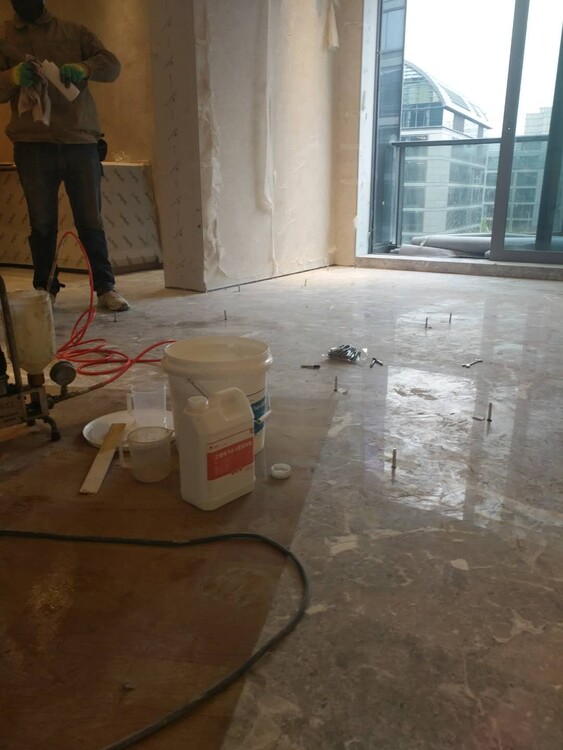

石材空鼓、脫落的常見原因。
隨著我國(guó)天然石材行業(yè)的發(fā)展壯大以及產(chǎn)品使用量的迅速增加，天然石材鋪貼后空鼓脫落時(shí)有出現(xiàn)。
如何才能解決天然石材空鼓脫落的問題呢？
天然石材空鼓、脫落主要有以下三種原因
1、基層出現(xiàn)空鼓、脫落：
天然石材鋪貼的基層要求堅(jiān)固、平整、干凈，并且無空鼓、裂紋、浮灰、浮漿、脫模劑、油脂等影響粘結(jié)的物質(zhì)?；鶎拥恼辰Y(jié)強(qiáng)度應(yīng)大于0.4MPa以上。
2、天然石材粘結(jié)背網(wǎng)的背膠脫落：
部分易碎的天然石材加工出廠后會(huì)帶有背網(wǎng)，此類背網(wǎng)的粘結(jié)材料采用水泥基背膠，如果為樹脂型背膠，濕貼前要將其清理干凈。否則在堿性環(huán)境下，樹脂型背膠出現(xiàn)加速老化，3-6月后與天然石材脫離。采用水泥基背膠處理的天然石材采用水泥基石材膠粘劑粘結(jié)，才能增加其牢固度，防止空鼓或脫落。
3、施工未采用薄貼法工藝，鋪貼時(shí)未預(yù)留縫隙：
天然石材鋪貼時(shí)應(yīng)根據(jù)石材規(guī)格的大小、基層的誤差等條件選擇合適的齒形刮刀進(jìn)行施工。施工時(shí)應(yīng)在基層和石材背面以45-60°的角度同時(shí)刮涂一層石材膠漿，再充分揉壓密實(shí)，滿漿率達(dá)到95%以上方可確保石材粘結(jié)牢固和不空鼓。

瓷磚或石材空鼓或脫落的可能原因?
1）粘結(jié)劑選擇不當(dāng)。對(duì)于?；u或吸水率低的石材應(yīng)選用粘結(jié)劑。
2)基面剛性不能滿足瓷磚石材安裝要求，存在變形。如輕質(zhì)隔墻存在變形就容易出現(xiàn)該問題。
3)瓷磚或石材背面未清理干凈，有灰塵或脫模劑等影響粘貼的物質(zhì)。
4)大型瓷磚或石材未做背涂，或者背涂不符合要求，面材和粘結(jié)劑未形成有效粘結(jié)。
5)粘結(jié)劑用量不夠，不能形成滿貼。
6)瓷磚或石材鋪貼后未將面材壓入粘結(jié)劑，從而沒有形成有效粘結(jié)。
7)對(duì)于容易產(chǎn)生振動(dòng)的基面，如果瓷磚或石材鋪貼后用橡皮榔頭敲擊過猛，可能會(huì)引起臨近已經(jīng)安裝好的瓷磚振動(dòng)，從而造成松動(dòng)。
8)基面未很好找平，粘結(jié)劑層厚度不均勻，在粘結(jié)劑干燥過程中引起的收縮不均勻性較大，從而引起局部空鼓。
9)粘結(jié)劑厚度過大，干燥過程中引起的收縮大，容易造成空鼓。
10)粘結(jié)劑梳理?xiàng)l紋后，未及時(shí)將瓷磚鋪貼到位。粘結(jié)劑的開放時(shí)間已過，容易引起空鼓和脫落。
11)粘結(jié)劑攪拌不均勻或未按規(guī)定攪拌，引起粘結(jié)劑性能不穩(wěn)定，容易造成粘結(jié)力弱，終造成空鼓或脫落。
12)環(huán)境溫度過高或過低時(shí)未采取保護(hù)措施，或者材料溫度過高或過低，又勉強(qiáng)施工。
13)未按規(guī)定設(shè)置膨脹縫，因內(nèi)部應(yīng)力造成瓷磚或石材脫落。
14)在基面伸縮縫上直接鋪貼瓷磚或石材，因基面結(jié)構(gòu)伸縮造成瓷磚或石材脫落。
15)養(yǎng)護(hù)期間未對(duì)完成面進(jìn)行有效保護(hù)，養(yǎng)護(hù)期間的瓷磚收到壓力、沖擊和外力振動(dòng)時(shí)容易造成后期的空鼓或脫落。

所屬分類：合成樹脂/環(huán)氧樹脂

本文鏈接：http://www.elilidesigns.com/sell/info-7c25el1mafc680.html

關(guān)于北京冶建工程裂縫處理中心
商鋪首頁| 更多產(chǎn)品| 聯(lián)系方式| 黃頁介紹

主營(yíng)產(chǎn)品: 裂縫空鼓處理,混凝土地面空鼓,大理石地面空鼓,混凝土加固

北京冶建工程裂縫處理中心是國(guó)內(nèi)集建筑物裂縫調(diào)查處理機(jī)構(gòu)，擁有經(jīng)驗(yàn)豐富的混凝土結(jié)構(gòu)、裂縫控制及建筑材料學(xué)科，提供針對(duì)性的方案和材料選擇。　　中心新創(chuàng)“工程師?自動(dòng)低壓灌漿技術(shù)”及工程師?品牌的裂縫修補(bǔ)、耐久性保護(hù)、結(jié)構(gòu)加固三大產(chǎn)品體系，并與北京粘接學(xué)會(huì)等學(xué)術(shù)團(tuán)體進(jìn)行廣泛的交流，不斷開發(fā)研究新技術(shù)、新材料以適應(yīng)不斷變化的市場(chǎng)需求。　　中心承擔(dān)混凝土梁柱、屋架、樓板、墻體、地下室、橋梁、公路等各種工程裂縫的灌漿、加固補(bǔ)強(qiáng)，混凝土地面空鼓和大理石地面空鼓等維修改造任務(wù)。自1989年產(chǎn)品進(jìn)入建筑市場(chǎng)以來，已對(duì)千余項(xiàng)工程、民用建筑進(jìn)行了加固，并取得了良好效果，積累了豐富的實(shí)踐經(jīng)驗(yàn)。
