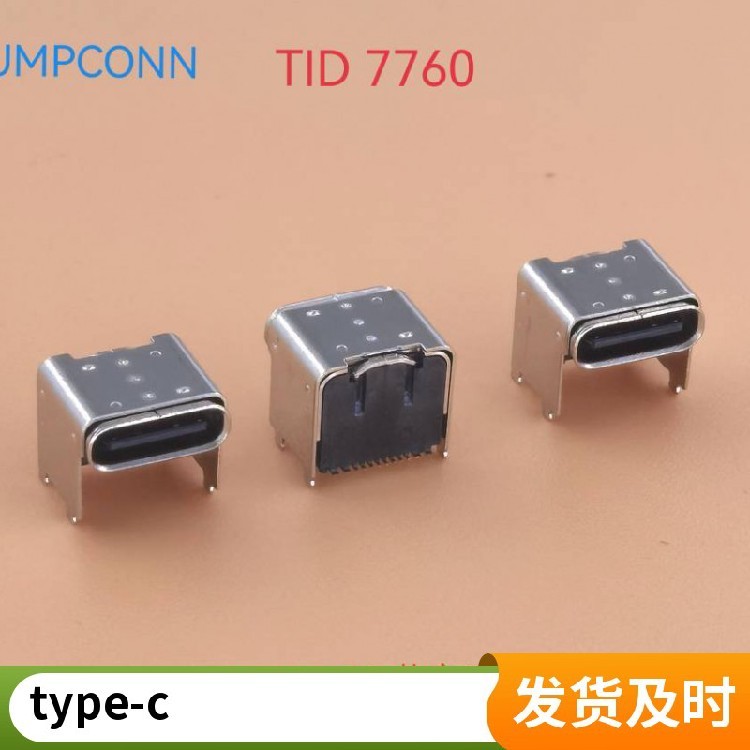

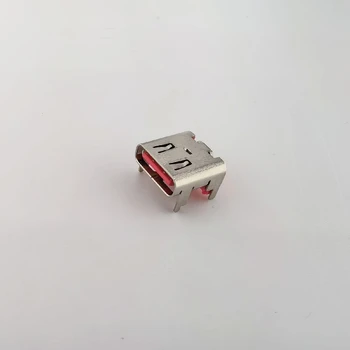

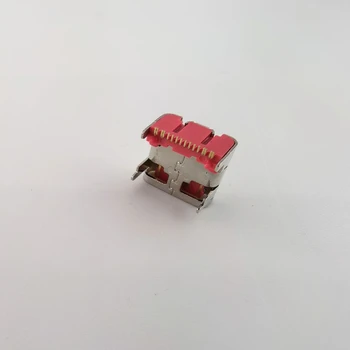

山東定制大步墊高0.6USB轉接頭type-c

更新時間1：2026-04-27 信息編號：c3foadebfb1aa 舉報維權

供應商	廣東大步精密有限公司店鋪
認證
報價	人民幣 0.60元
關鍵詞	山東墊高0.6USB,大步墊高0.6USB,定制墊高0.6USB,定制墊高0.6USB
所在地	廣東深圳光明新區馬田街道馬山頭第七工業126棟

唐雄

򈊡򈊨򈊨򈊢򈊥򈊢򈊨򈊠򈊡򈊡򈊨 381465925

微信在線

獲取報價 在線咨詢

7年

產品詳細介紹

外殼304插拔10000電鍍金鹽霧48端子銅塑膠LCP

TYPE-C墊高母座的關鍵結構參數CL和CH值是用于描述該款TYPE-C母座的舌片中心點到PCB板的水平高度。這兩個字母代碼數值來源于建筑圖紙上的術語，其中CL是中心線（Central Line）的首字母縮寫，CH則為空間內天花板的高度容。

由于TYPE-C母座外觀規格多種多樣，焊接固定形態不一，產品結構迥異，單純描述沉板多少、加高多少并不能清晰地構建出該款TYPE-C母座與終端產品焊接后的具體形態。

TYPE-C接口的物理尺寸參數包括：接口寬度8.34±0.05mm，接口高度2.56±0.05mm，接口厚度≤6.65mm，內部舌片厚度0.6~0.7mm，舌片插入深度6.65±0.05mm。母座關鍵尺寸包括開口寬度8.60±0.05mm，開口高度2.40±0.05mm，內部卡槽深度≥5.00mm。引腳數量為24針（12×2對稱排列），引腳間距0.5mm，支持正反插的中心對稱設計。

在信號傳輸特性方面，TYPE-C墊高母座根據引腳配置的不同，支持不同速率的數據傳輸。16Pin版本支持USB 2.0數據傳輸，大數據傳輸速率為480Mbps；而24Pin版本支持USB3.1、USB3.2甚至USB4.0等高速傳輸標準，數據傳輸速率可達10Gbps及以上。
