產品詳細介紹

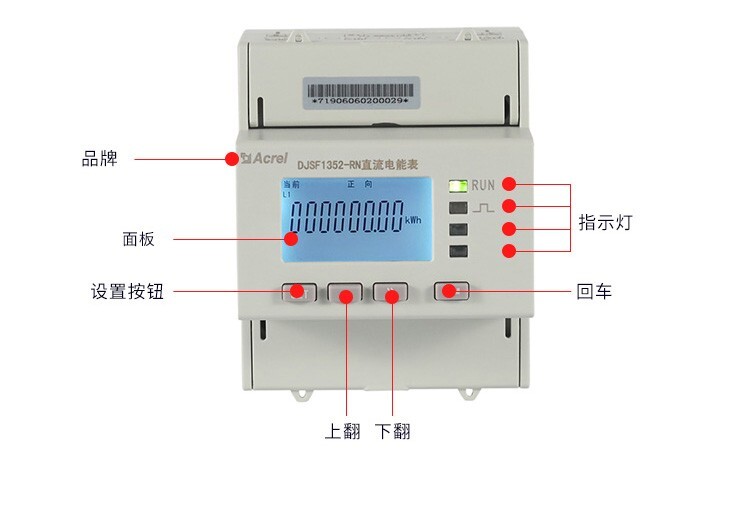

DJSF1352-RN導軌式直流電能表帶有雙路直流輸入，主要針對電信基站、直流充電樁、太陽能光伏等應用場合而設計，該系列儀表可測量直流系統中的電壓、電流、功率以及正反向電能等。在實際使用現場，即可計量總電能，又可計量規定時間段內的電能。檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，
組成測控系統。
儀表可具有紅外通訊接口和RS-485通訊接口，同時支持Modbus-RTU協議和DLT645-97(07)協議；可帶繼電器報警輸出和開關量輸入功能；根據不同要求，通過儀表面板按鍵，對變比、報警、通訊進行設置；具有開關量事件記錄（Modbus協議）、編程和事件設置記錄（645協議）、數據瞬時和定時凍結功能（645協議）、電壓電流功率大值、小值記錄功能。

功能：
DJSF1352-RN型電子式直流電能表采用液晶顯示，具有RS485功能可與微機進行數據交換。產品由測量單元、數據處理單元、通訊單元、顯示單元等組成，具有電能測量、數據處理、實時監測等功能。
應用范圍：
適合充電樁直流計量、蓄電池、太陽能電池板等直流信號設備電量測量和電能計量使用，亦可用于工礦企業，民用建筑，樓宇自動化等現代供配直流電系統。

PZ72L-DE智能直流電能表
　　智能直流電能表可以直接取代常規測量儀表。作為一種的智能化、數字化的前端采集元件，該電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議;可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。
　　智能直流功率表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電流、電壓、功率和電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
　　智能直流電能表主要有安科瑞電氣股份有限公司PZ72-DE、PZ72L-DE、PZ96B-DE等等。
　　下面以安科瑞電氣股份有限公司PZ72L-DE產品為例,介紹智能電能表的功能和技術參數。
智能直流電能表
選配功能
　　C — 帶RS485通訊接口，采用Modbus協議
　　K — 帶開關量輸入/輸出
　　M — 模擬量輸出
　　J — 繼電器報警輸出
　　技術參數
　　電流輸入
　　直流電流 0~10A(直接輸入，啟動電流：5mA)
　　0~9999A(外置分流器或霍爾元件，量程可編程設定)
　　分流器支持輸出為75mV
　　霍爾元件支持輸出為0~20mA、4~20mA、0~5V、0~10V等
　　功耗≤1mW
　　電壓輸入
　　直流電壓：0~1000V
　　輸入阻抗 ≥2kΩ/V
　　過載
　　1.2倍可持續正常工作，2倍持續1秒
　　精度等級
　　電流、電壓：0.5級
　　頻率：0.05Hz
　　有功功率、有功電能：0.5級
　　無功功率、無功電能：1.0級
　　絕緣電阻
　　≥100MΩ
　　工頻耐壓
　　電源端子組與信號輸入、輸出端子組之間3kV/1min(RMS)
　　平均無故障工作時間
　　≥50000h
　　電能
　　2路集電極開路的光耦脈沖
　　工作電源
　　電壓范圍 85~265VAC,50/60Hz、110~350VDC、36~48VDC
　　功耗≤2W
　　模擬量輸出
　　DC4～20mA、DC0～20mA(負載<500Ω)
　　報警
　　1路繼電器輸出，2A/30VDC或2A/250VAC
　　開關量輸入
　　干接點輸入，儀表內置電源，光耦隔離
　　開關量輸出
　　常開繼電器無源觸點，1A/30VDC或2A/250VAC
　　通訊
　　RS485接口，半雙工、光電隔離，Modbus-RTU協議
　　波特率1200、2400、4800、9600、19200可選
　　顯示方式
　　LED或LCD(高亮藍色背景光、背光時間可調)
　　儀表外形及安裝尺寸單位mm
　　PZ72L-DP方形 — 面框尺寸為儀表面框尺寸為72mm*72mm，開孔尺寸為67mm*67mm，安裝深度為91mm
　　PZ96B-DP方形 — 面框尺寸為儀表面框尺寸為48mm*96mm，開孔尺寸為44mm*91mm，安裝深度為131mm
　　安裝方式
　　嵌入式安裝
　　及著作權
　　PZ智能直流電能表：電力儀表(單相全參量液晶顯示72型、80型)--外觀號2.3 ;電源保護電測儀表電路--實用新型號2.9
　　PZ智能直流電能表著作權登記號：滬 DGY-2008-0799《安科瑞PZ-E單相電能測控軟件V1.0》
　　范例
　　型號：PZ72L-DE
　　電源：DC48V
　　輸入：DC0-60V DC0-50A/0-75mV分流器接入
　　測量參數：直流電壓、直流電流、直流功率、直流電能
　　顯示方式：LCD顯示

多功能直流電能表能夠直接測量直流耗電系統的用電量，并可帶有RS485接口，與微機進行數據交換。多功能直流電能表適合蓄電池,太陽能電池板,通信電源等直流信號設備測試充放電電能和計量參考電能值使用。
多功能直流電能表是一款集測量、計量、LCD顯示、通信于一體的電力儀表，可以測量電網電壓、電流、功率，并能計量電能。通信接口支持MODBUS-RTU通信規約。儀表選配2路開關量輸入和2路開關量輸出，可以實現本地或遠程的開關信號監測和控制輸出功能（即“遙信”和“遙控”功能），或選用1路可靈活控制的變送輸出。多功能直流電能表是一款集數據采集和控制功能于一身的，具備數據分析和傳輸功能的數字智能電力儀表；可以代替?zhèn)鹘y(tǒng)直流系統中的直流電流表、直流電壓表、直流電能表、繼電器、變送器等。　　多功能直流電能表能夠直接測量直流耗電系統的用電量，并可帶有RS485接口，與微機進行數據交換。多功能直流電能表適合蓄電池,太陽能電池板,通信電源等直流信號設備測試充放電電能和計量參考電能值使用?！　?br /> 多功能直流電能表的應用領域：　　
■ 直流電能能源管理系統　　
■ 通信機房配電　　
■ 太陽能光伏發電系統　　
■ 冶金工業、電鍍工業、電解工業　　
■ 油田礦井控制柜　　
■ 氣流紡設備　　
DJSF1352-RN多功能直流電能表可具有紅外通訊接口和RS-485通訊接口，同時支持Modbus-RTU協議和DLT645-97(07)協議;可帶繼電器報警輸出和開關量輸入功能;根據不同要求，通過儀表面板按鍵，對變比、報警、通訊進行設置;具有開關量事件記錄(Modbus協議)、編程和事件設置記錄(645協議)、數據瞬時和定時凍結功能(645協議)、電壓電流功率大值、小值記錄功能。

直流電能表是電動汽車充電站內直流電能計量的核心器具,但目前我國缺少電動汽車充電站內直流電能表的產品標準。本文根據電動汽車充電站運營的實際要求,考慮直流電能表的自身特點和使用環境,結合直流電能表已有的檢定規程,選取基本誤差、環境溫度影響、電氣間隙和爬電距離這三項常規試驗對北京市性技術文件《電動汽車電能供給與保障技術規范計量系統》的指標制訂做出詳細闡述,并搭建了實驗系統,用實驗數據驗證指標的可行性,后對實驗過程各影響量進行測量結果不確定度分析。結果表明,本文所用實驗系統符合計量檢定規程的要求,實驗數據可靠,可行性強,為直流電能表的生產和改進提供了依據。
新能源汽車充電設備計量需求新能源是指有別于傳統能源,建立在新能源技術基礎上開發利用的能源,包括太陽能、風能、生物質能等,核電在我國也屬于新能源范疇。新能源因其可再生、清潔、低碳、可持續利用等特點引起國際廣泛重視。作為我國新興產業,新能源產業與另一新興產業智能電網的發展互有交集,協調發展。新能源產要集中在智能電網的發電、并網、用電等環節。

DJSF1352-RN 注意事項
電壓信號輸入
輸入電壓不得產品的額定輸入電壓的 120%，在電壓輸入端須安裝 1A 保險絲；
電流信號輸入
電流輸入應使用外部分流器或霍爾電流傳感器；
通訊接口接線
該儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。理論上在一條線路上可以同時連接多達 128 個儀表，每個儀表均可設定其通訊地址（Addr）、通訊速率也可通過設置選擇。
通訊連接建議使用三芯屏蔽線，每芯截面不小于 0.5mm2，分別接 A、B，屏蔽層接大地，布線時應使通訊線遠離強電電纜或其他強電場環境。建議起始端和末端儀表的 A、B 之間均加匹配電阻，阻值范圍為 20?～10k?。
端子螺絲扭力
端子螺絲緊固的扭力不得超過 0.5Nm（3.5Lb-In）。
