產品詳細介紹

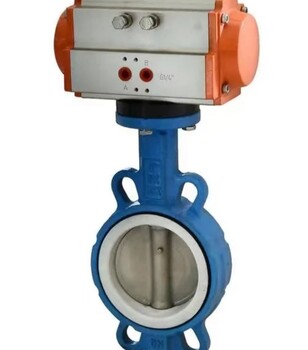

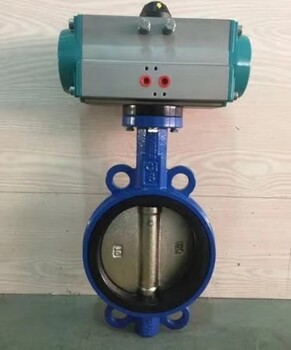

氣動襯氟軟密封蝶閥

產品名稱 D671F46氣動對夾式襯氟軟密封蝶閥
產品型號 D671F、D671F46
公稱通徑 DN40-1200mm
壓力范圍 1.6MPa
閥體材質 鑄鐵、鑄鋼、不銹鋼

產品概述：
溫州D671F、D671F46氣動對夾式襯氟軟密封蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏

基本型號說明
手動 DA71F/P 半襯蝸輪
傳動 DA371F/P 半襯
DA71F3 全襯里 DA371F3 全襯里
DA71F4 全襯里 DA371F4 全襯里
DA71F46 全襯里 DA371F46 全襯里

氣動 DA671F/P 半襯
電動 DA971F/P 半襯
DA671F3 全襯里 DA971F3 全襯里
DA671F4 全襯里 DA971F4 全襯里
DA671F46 全襯里 DA971F46 全襯里

技術規范：
設計標準 GB12238
結構長度 GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式蝸輪、手動、電動、氣動

主要零部件材料表：
零件名稱材料
上下閥體鑄鐵、鑄鋼、不銹鋼、襯F46、F3
閥座鑄鋼
帶桿蝶板鑄鋼、不銹鋼、襯F46、F3
填料 F4
襯墊硅橡膠
蝸輪手柄球墨鑄鐵

連接尺寸及重量：
公稱通徑 PN1.0(MPa)主要外形尺寸和連接尺寸 PN1.6(MPa) 重量
DN L D D1 D2 f Z-φd H2 H1 D D1 Z-φd kg
40 33 145 110 85 3 4-φ18 270 80 145 110 4-φ18 4
50 43 160 125 100 3 4-φ18 280 85 160 125 4-φ18 5
65 46 180 145 120 3 4-φ18 290 93 180 145 4-φ18 7
80 46 195 160 140 3 4-φ18 310 100 195 160 8-φ18 9
100 52 215 180 155 3 8-φ18 340 110 215 180 8-φ18 13
125 56 245 210 185 3 8-φ18 355 120 245 210 8-φ18 15
150 56 280 240 210 3.5 8-φ23 380 160 280 240 8-φ23 24
200 60 335 295 265 3.5 8-φ23 430 245 335 295 12-φ23 38
250 68 390 350 320 4 12-φ23 450 260 405 355 12-φ26 60
300 78 440 400 370 4 12-φ23 480 300 460 410 12-φ26 70
350 78 500 460 420 4 16-φ23 600 320 520 470 16-φ26 80
400 102 565 515 475 4.5 16-φ25 630 330 580 525 16-φ30 120
450 114 615 565 525 4.5 20-φ25 655 380 640 585 20-φ30 165
500 127 670 620 580 5 20-φ25 680 390 715 650 20-φ33 205
600 154 780 725 690 5 20-φ30 730 450 840 770 20-φ36 250
700 165 895 840 800 5 24-φ30 790 480 910 840 24-φ36 320
800 190 1010 950 905 5 24-φ34 880 580 1020 950 24-φ39 395
900 203 1110 1050 1005 5 28-φ34 930 625 1120 1050 28-φ39 450
1000 216 1220 1160 1115 6 28-φ34 1000 660 1255 1170 28-φ42 600
