測試目的
用于對保護裝置的電壓、電流保護功能，電壓、電流繼電器進行手動和自動測試。
界面左上邊是參數設置，左下是實驗結果顯示欄，右上邊是矢量圖、線分量、序分量圖顯示，F(xiàn)2鍵可以切換顯示，下邊依次是接點狀態模擬顯示及注釋。

測試原理
手動方式測試時，輸出初始電壓或電流值，然后由用戶控制，按上、下光標鍵增減變量值，直至保護裝置、繼電器接點動作后，再按光標鍵增減變量值，直到保護裝置、繼電器接點返回。
以自動方式測試時，輸出初始電壓或電流值，然后將變量按步時正向逐步變化一個步長（加步長），直至保護裝置、繼電器接點動作，記錄動作值；如果返回方式是“始→終→始”時，程序?qū)⒆兞糠聪蛑鸩阶兓粋€(gè)步長（減步長），直至保護裝置、繼電器接點返回，記錄返回值。
測試完畢后，各項試驗結果顯示在屏幕上，用戶可將結果文件存盤。

線路聯接根據被測保護裝置、繼電器的類型（電壓保護、電流保護；電壓型、電流型）、將線圈繞組聯接到本裝置相應的電壓或電流輸出端。將被測保護裝置的動作接點、被測繼電器的動作觸點聯接到本裝置的接點輸入。參數說明

項目設置頁
1.測試方式：選擇本次測試的方式，提供2個選項：自動測試、手動測試。
當測試方式為自動測試時，則需設置如下2~8項參數：
2.測試項目：選擇本次測試的項目，提供3個選項：低電壓保護、過電壓保護、電流保護
3.測試相別：選擇所測繼電器的相別，提供7個選項：AN、BN、CN、AB、BC、CA和3U0或三相并聯。
4.變量設置：設置上述測試相別變量的初值及每次變化的步長。
5.大電流：設置電流保護測試時，搜索的大的電流值，僅在電流保護時須設置，以防止電流過大，損害保護裝置或繼電器。
6.返回方式：選擇本次測試的流程，提供2個選項：始→終→始（測量動作值、返回值、動作時間）、始→終（測量動作值、動作時間）。
7.每步時間：設置每變化一個步長等待的時間。范圍：0－3600秒。
8.抖動時間：設置防接點抖動的時間，范圍0－3秒。為了防止接點的抖動影響試驗結果而設置，只有接點動作超過該時間時，才被確認保護裝置、繼電器已經動作（或返回）。缺省值：200毫秒。
當測試方式為手動測試時，則需設置如下9~11項參數：
9.變量：設置變量及每次變化的步長。
10.第二變量：設置第二變量及每次變化的步長。
11.第三變量：設置第三變量及每次變化的步長。
這、第二、第三變量皆可設置為電壓幅值、電流幅值、電壓相位、電流相位或頻率等；而且幅值及相位均可單相、兩相或六相任意選擇。

以手動方式試驗時，輸入電壓、電流和頻率的初始值，用戶可按↑↓鍵增減變量值，若要測試時間，應先敲“F3”鍵，然后用戶按↑↓鍵增減變量值并開始計時。范圍為0--3600秒，比如設置20秒，即指若在20秒內被測設備沒有動作，則自動解除計時狀態。

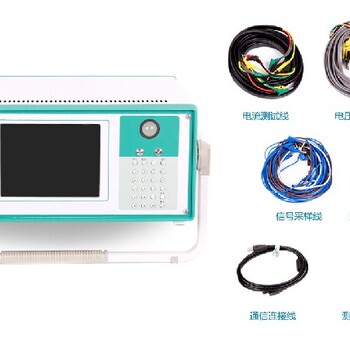

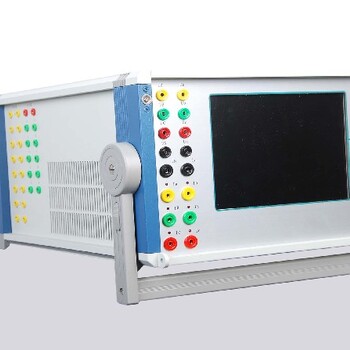

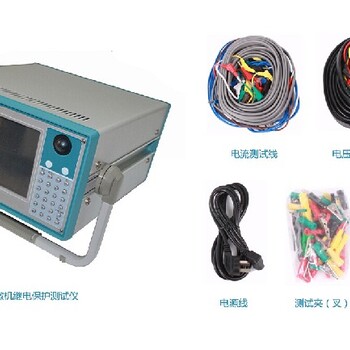

產品特點
l 測試?yán)^電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器；
l 儀器配有單附回路電源可調輸出（調解范圍廣）；可單作電壓源；
l 采用數碼顯示，讀數直觀；
l 儀器結構緊湊，體積輕巧，便于攜帶，搬運。
l 儀器無需換線即可完成換檔。
l 儀器主、附回路，不需外附萬用表及儀表；主回路電壓、電流直接顯示（勵磁特性直觀）。

技術參數
1. 輸出特性
輸出1：交流電流 0～150A/10V 可調
0～20A/35V 可調
0～5A/8V 可調
交流電壓 0～250V/4A 可調
直流電流 0～20A/25V 可調
直流電壓 0～300V/4A 可調
輸出2：交、直流電壓 0～250V可調
毫秒表時間：0～99.9999s
分辨率：0.1ms
額定容量：750VA
大輸出容量：1500VA
2. 儀器使用電源：AC220V±5%，50Hz±5%
3. 功能：
儀器可對下述各種繼電器或成組保護進行校驗。
①　量度繼電器：包括電流、電壓型繼電器，可測量其啟動值、返回值及其系數。
②　時間繼電器：可測量其啟動值，返回值及其動作時間，時間測量誤差不大于0.2ms。
③　中間繼電器：各類帶啟動線圈和保持線圈的中間繼電器的校驗，能測量啟動值、返回值、保持值及動作時間。
④　重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間、中間元件的測試。
⑤　差動繼電器：可進行直流勵磁實驗、制動特性實驗、伏安特性實驗。
⑥　其它各種非常見繼電器。 [1-2]
基本性能
①靈敏性。反映故障的能力，通常以靈敏系數表示。
②可靠性。在該動作時，不發生拒動作。
③快速性。能以短時限將故障或異常消除。
④選擇性。在可能的小區間切除故障，大限度地向無故障部分繼續供電。選擇繼電保護方案時，除設置需滿足以上4 項基本性能外，還應注意其經濟性。即不僅考慮保護裝置的投資和運行維護費，還考慮因裝置不完善而發生拒動或誤動對國民經濟和社會生活造成的損失。
設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單設有電源開關，不用時可將秒表關掉。

•
