西安錦宏電子有限公司J30J系列彎式印制板接插件連接器產品型號
J30J-9TJW-J J30J-9ZKW-J J30J-15TJW-J J30J-15ZKW-J
J30J-21TJW-J J30J-21ZKW-J J30J-25TJW-J J30J-25ZKW-J
J30J-31TJW-J J30J-31ZKW-J J30J-37TJW-J J30J-37ZKW-J
J30J-51TJW-J J30J-51ZKW-J J30J-66TJW-J J30J-66ZKW-J
J30J-74TJW-J J30J-74ZKW-J J30J-100TJW-J J30J-100ZKW-J
J30J-144TJW-J J30J-144ZKW-J

產品特點：
1.用戶應根據設備的安裝方式選擇鎖緊組件，并在訂貨型號中注明；
2.接觸件尾端與印制板的連接方式為彎插式，且網格尺寸為1.27*1.27（列*行）；
3.W6-J型產品尾端的插腳長度在J30J-ZKW-J基礎上加長3mm；
4.插頭合件型號：J30J-9、15、21、25、31、37、51、66、74、100、144TJW-J；
J30J-9、15、21、25、31、37、51、66、74、100、144TJW6-J；

西安錦宏電子有限公司J30J系列印制板矩形連接器
振動 10Hz-2000Hz 196m/s2 介質耐壓 800V

沖擊 735m/s2 機械壽命 500次
加速度 735m/s2 瞬斷時間 ≦1us
額定電流 3A

鎖緊組件類別：詳見J30J鎖緊組件
基本改型：A-外殼尾罩帶屏蔽線夾
C-用于產品出現方向與接觸件軸向垂直時
D-插座外殼法蘭對接端上帶有防滑槽
AD-改型A與改型D的結合
Q-外殼法蘭加寬
J-印制板網格間距為1.27*2.54（列*行）

J30J-15TJW-J J30J-15ZKW-J
J30J-25TJW-J J30J-25ZKW-J
J30J-37TJW-J J30J-37ZKW-J
J30J-51TJW-J J30J-51ZKW-J
J30J-100TJW-J J30J-100ZKW-J
J30J-9TJWP7-J J30J-9ZKWP7-J
J30J-25TJWP7-J J30J-25ZKWP7-J
J30J-31TJWP7-J J30J-31ZKWP7-J
J30J-66TJWP7-J J30J-66ZKWP7-J
J30J-74TJWP7-J J30J-74ZKWP7-J
J30J-144TJWP7-J J30J-144ZKWP7-J

西安錦宏電子有限公司（J30J系列彎插印制板式矩形連接器接插件航插）
標志示例:
J30J–51ZKP–GAD：表示接觸件數目為51、插座裝插孔、接觸件尾端變更為壓接式、帶P型鎖緊組件、外殼鍍鎘、外殼尾端帶屏蔽網線夾且外殼法蘭盤上帶有防轉槽的J30J固定端連接器.

微矩形連接器J30J-15TJN
微矩形連接器J30J-25TJN
微矩形連接器J30J-15ZKN
微矩形連接器J30J-25ZKN

J30J-21ZKWP7-J
J30J-9TJWP7-J
J30J-51TJW-J
J30J-66TJW-J
J30J-25ZKW-J
J30J-37ZKW-J
額定電流3A
接觸電阻 ≦100m歐
絕緣電阻 ≧500M歐
介質耐壓 800V
機械壽命 500次
產品標志代號
J30J - × TJ/ZK × × - × ×
① ② ③ ④ ⑤ ⑥ ⑦
①-設計序號
②-接觸件排列：9、15、21、25、31、37、51、66、74、100
③-連接器與接觸件種類：


接觸電阻 ≦100m歐
絕緣電阻 ≧500M歐
微矩形連接器J30J-25ZKW
矩形連接器J30-37TJN2-T
矩形連接器J30-37ZKN2-T
矩形連接器J30D-A26PZ
矩形連接器J30D-A26SY-DKZW
J30J-74ZKWP7-J
J30J-100ZKWP7-J
J30J-66ZKWP7-J
J30J-51ZKWP7-J
J30J-25ZKWP7-J

錦宏牌J30J系列矩形連接器表示接觸件端接形式標識方法：不表示—壓接 S—焊接 N—直插印制板 W—彎插印制板
產品特點
J30J系列的產品的鎖緊組件按訂貨要求與產品組件組裝在一起供貨，如不需要鎖緊組件，應在訂貨合同中說明

矩形連接器J30D-A26PZ
矩形連接器J30D-A26SY-DKZW
矩形連接器J30D-A32SY-DK
矩形連接器J30J-100ZKWP7-J
矩形連接器J30J-15TJ-A
矩形連接器J30J-15TJS
矩形連接器J30J-15TJSK
矩形連接器J30J-15TJWP7

1-鎖緊組件類別：詳見J30J鎖緊組件J30J-9ZKWP7-J J30J-15ZKWP7-J
2-表面涂覆：不表示—鍍鎳 G—鍍鎘 J30J-21ZKWP7-J J30J-25ZKWP7-J
3-改型：A—外殼尾端帶屏蔽網線夾 D—外殼法蘭對接端上帶有防轉槽J30J-31ZKWP7-J J30J-37ZKWP7-J
J—印制板網格間距為1.27×2.54（列×行） Q—外殼法蘭加寬 正常型號J30J-51ZKWP7-J
J30J-66ZKWP7-J
WP7-J型彎式印制板插座 74芯 100芯 144芯的型號：J30J-74ZKWP7-J J30J-100ZKWP7-J J30J-144ZKWP7-J

芯數：9 15 21 25 31 37 51 68 74 100 十種規格
本系列的產品的鎖緊組件按訂貨要求與產品組件組裝在一起供貨，如不需要鎖緊組件，應在訂貨合同中說明
產品性能符合“GJB2446”的要求

插頭合件型號：J30J-9、15、21、25、31、37、51、66、74、100、144TJW；
J30J-9、15、21、25、31、37、51、66、74、100、144TJW6；

PCB板接插件插座型號J30J-51ZKWP7
PCB板接插件插頭型號J30J-21TJW-J
PCB板接插件插座型號J30J-9ZKWP7-J
PCB板接插件插座型號J30J-51ZKWP7-J
PCB板接插件插座型號J30J-66ZKWP7-J
PCB板接插件插座型號J30J-74ZKNP24-J
PCB板接插件插頭型號J30J-21TJW-J
PCB板接插件插座型號J30J-9ZKWP7-J
PCB板接插件插座型號J30J-74ZKWP7-J
壓接基本型插頭型號J30J-9TJ
帶電纜尾夾插頭型號J30J-9TJ-A
焊接式矩形連接器插頭J30J-9TJS
焊接帶鎖緊組件插頭J30J-9TJSK
PCB板帶組件插頭J30J-9TJWP7
PCB板接插件插頭型號J30J-15TJWP7-J
PCB板接插件插頭型號J30J-25TJWP7-J
PCB板接插件插頭型號J30J-37TJWP7-J
PCB板接插件插頭型號J30J-66TJWP7-J
PCB板接插件插頭型號J30J-100TJWP7-J

產品選用須知：
采用絞線式彈性插針“麻花針，節點密度高” 產品性能符合“GJB2446”的要求 震動：10Hz-2000Hz 196m/s2 選用J30J系列矩形連接器產品，應該同時選擇插頭（插座）合件及鎖緊組件，鎖緊組件時間連接器的不可或缺的組成部分，而線夾并非配件，但可以按使用的實際需求進行選擇。
此外，由于非所有的插頭（插座）合件，鎖緊組件，線夾合件之間都能任意配對組合搭配使用，以及產品本身特點所致，選用產品時請按選型手冊《西安錦宏電子有限公司矩形電連接器選型手冊》指導選型。
以下為部分常用規格型號示例：
直插印制板矩形連接器J30J-37TJNP24
焊杯結構焊接式矩形連接器J30J-37TJS
焊接帶鎖緊組件矩形連接器J30J-37TJSL
彎插矩形連接器J30J-37TJWP7
直插帶鎖緊連接器插座J30J-37ZKNP5
彎插帶P7組件連接器J30J-37ZKWP7
51芯焊接式連接器J30J-51TJS
PCB板使用彎式連接器J30J-51TJW-J
直插PCB板用連接器插座J30J-51ZKNP24-J
彎插PCB板接插件J30J-51ZKW-J
印制板/印刷板彎插式電連接器J30J-21ZKWP7-J
印制板/印刷板彎插式電連接器J30J-25TJWP7-J
印制板/印刷板彎插式電連接器J30J-25ZKWP7-J

J30J系列矩形連接器
線夾合件選用應按“線夾合件族譜”規定進行，此外，配裝了線夾合件的插頭插座合件不宜配用板前安裝狀態的鎖緊組件（即安裝螺釘適用于板前安裝的組件，如P P8 P9等，
矩形連接器型號示例
序號 規格 芯數 組件 備注 說明
1 J30J-37TJWP7-J 37芯 P7 彎插印制板式 插頭
2 J30J-37ZKWP7-J 37芯 P7 彎插印制板式 插座

51芯J30J系列電連接器航空插頭插座帶安裝鎖緊組件型號為J30J-51TJWP7-J J30J-51ZKWP7-J
31芯彎式電源通訊信號接插件 電連接器 主要用于印制板的連接器J30J-31TJWP7-J J30J-31ZKWP7-J

•

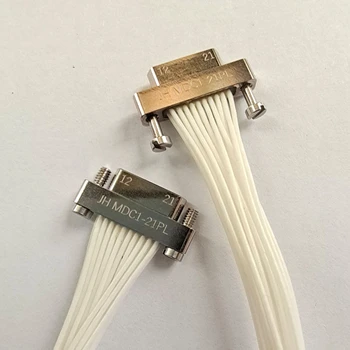

  MDC1系列接觸件MDC1-66PL錦宏牌自產可控低頻電連接器

  1元

  產品名：MDC1-66PL,MDC1連接器,矩形連接器,電連接器

•

  自產可控低頻系列MDC1-51PL錦宏牌壓接電纜式微矩形連接器

  1元

  產品名：MDC1-51PL,MDC1連接器,矩形連接器,電連接器

•

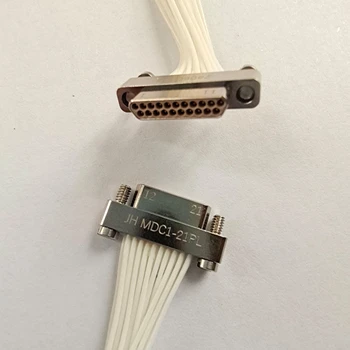

  自產可控插頭MDC1-37PL錦宏牌低頻系列壓接電纜微矩形連接器
