產品詳細介紹

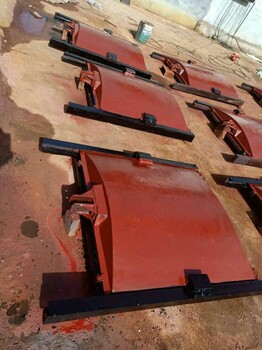

鑄閘門主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。

閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。

閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。

結構設計

0e317d9281f03ee3f0763d307b1cfca9.jpg@750w_750h_90Q 主要由閘框和閘板兩大部分組成。

閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔口的活動擋水構件，板面四周設鑄鐵邊框梁，為提高閘板的強度，板面制成拱形，拱的圓心角按6 0度設計，以降低其所受的水壓力。為便于制造、運輸和安裝，閘板可制成上下幾部分，待到安裝現場后再用螺栓連接組裝成整體，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁，以提高閘板的縱向剛度，在寬度方向設置縱向筋板，以提高其橫向剛度，同時起到縱梁的作用。

工作原理

閘板是直接承受水壓力的擋水構件，閘框是閘板四周的支承構件，同時也是閘板上下運動的滑道，滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中，將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、加工。

刨光后平直光滑、貼合嚴密，使結合面、止水面與運動滑道合三為一。在啟閉機作用下，當閘門啟閉運行時，緊閉斜鐵和閘框滑道確保閘門的縱向運行軌跡，在水壓力和緊閉斜鐵的雙重作用下，確保閘板運行平穩 ，使閘板與閘框滑道緊密貼合，從而達到有效止水的目的。

廠可根據客戶不同需要生產各種型號，各種規格啟閉機，閘門，鑄鐵閘門，鋼閘門，拍門，卷揚機，清污機，輸送機，液壓鋼壩等各種水利機械設備。歡迎新來客戶來電咨詢！
