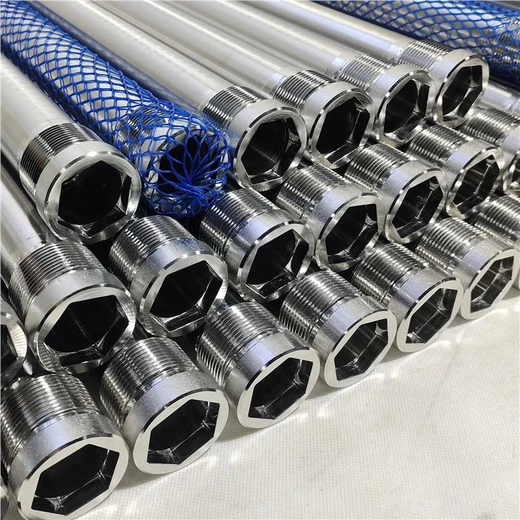

規格定做 長度1000mm材質不銹鋼304 316L直徑35mm

楔形（楔形絲 / 約翰遜網）濾芯的核心技術、選型、應用與維護，方便快速匹配工況與采購決策。
一、定義與結構
楔形濾芯（又稱楔形絲濾芯、約翰遜網濾芯）是工業反沖洗過濾中主流的金屬表層過濾元件，由梯形 / 楔形（V 型）金屬絲與支撐條經全自動精密繞焊而成，形成均勻、上窄下寬的條形縫隙；無焊點毛刺，表面光滑，自支撐結構無需額外骨架，開孔率可達 60% 左右，遠高于普通多孔濾芯。
過濾方式分外流式（原水從外向內，雜質截在表面） 與內流式（原水從內向外）；反沖時反向水流極易將濾餅剝離，是典型的可反復再生、幾乎免更換的濾芯。
二、工作原理
過濾階段：流體通過楔形縫隙，大于縫隙的顆粒被攔截在表面，潔凈液通過；上窄下寬的 V 型縫隙，顆粒不易卡死，防堵性強；
反沖觸發：進出口壓差達 0.07–0.15 MPa（或定時）；多芯系統常逐芯反沖，其余正常過濾，實現不停機；
反沖再生：關閉對應單元進水，開排污閥，高壓凈液形成反向流速，將濾餅隨廢液排出；必要時配合氣水聯合反沖；
復位：排污閥關，進水閥開，恢復過濾。
三、核心材質與性能參數
常用材質
304：中性、常溫清水，成本低；
316L：強腐蝕、海水、化工介質，通用優選；
雙相鋼 2205/2507：高氯環境（如海水淡化）；
哈氏合金 C-276：強酸強堿、高溫工況。
精度范圍：25 μm 至 1000 μm（可定制到 5 μm），縫隙均勻可控；
耐溫耐壓：316L 長期耐溫 ≤400℃，耐壓可達數 MPa，抗壓差沖擊強；
壽命：工況合適、維護到位，壽命可達 5–10 年，遠長于 PP、折疊等一次性濾芯。





反沖洗濾芯是可通過反向流體沖刷實現再生、無需頻繁更換的過濾元件，配套在反沖洗過濾器中使用；普通一次性濾芯（如 PP 熔噴）則無法有效反沖再生。
過濾階段：原水自?xún)?nèi)向外（或外向內）通過濾芯，雜質被截留在濾層表面 / 內部，潔凈液流出；
觸發反沖：當進出口壓差達到設定值（常見 0.07–0.15 MPa）或定時啟動；
反沖過程：關閉對應過濾單元進水，開啟排污閥，利用系統凈液側高壓形成反向流速，將濾餅 / 雜質剝離并隨廢液排出；多芯系統常逐芯反沖、其余濾芯正常過濾，實現不停機連續運行；
復位：反沖結束，排污閥關、進水閥開，恢復過濾。

公司生產的楔形絲濾筒由繞條纏繞托條焊接而成，具有焊接強度高，縫隙均勻，精度高，耐腐蝕，使用壽命長，濾筒內部表面光滑，具有的圓度。我公司生產的過濾筒廣泛應用與各類大中型過濾設備，如自動清潔過濾器，刮刀式過濾器，自動排污過濾器，旋轉式細格柵過濾機、轉鼓細格柵、轉筒篩等固液分離設備。楔形絲濾筒的過濾精度范圍0.02mm-10mm，結構設計合理，使用壽命長主要材質由304、316L.燭式硅藻土過濾機燭棒由楔形繞條與筋條焊接而成。燭棒表面形成一條連續的縫隙，從截面看縫隙呈現外窄內寬式結構。過濾方向由外向內。硅藻土不銹鋼過濾棒特點
1、硅藻土預涂層穩固。該燭棒擁有獨特的自支撐結構，使得其能承受非常大的壓力，不隨壓力變化發生形變，表面形成硅藻土預涂層后，涂層穩固，不會出現涂層裂紋，漏土等現象。

2、過濾精度高。燭棒的縫隙間距均勻，能有效攔截硅藻土，快速形成均勻的預涂層。

3、不易堵塞，易于反沖洗。外窄內寬的縫隙結構使得濾芯具有“自潔”功能，雜質不會被卡住，燭棒表面非常光滑，無任何殘留物的死角，反沖洗過程更徹底，清洗效果為理想。

4、滲流速度小。相比其他濾芯，液體在經過燭棒時流速更小，壓降小，更穩定。

5、材質多樣?？梢愿鶕?jù)具體的使用環境選用不同的材質，已達到耐磨、耐高溫、耐腐蝕等要求。常用的材質有不銹鋼304，316L，904L和哈氏合金等，客戶也可以材質。

河北廣興過濾技術有限公司生產的楔形絲濾筒由繞條纏繞托條焊接而成，具有焊接強度高，縫隙均勻，精度高，耐腐蝕，使用壽命長，濾筒內部表面光滑，具有的圓度。我公司生產的過濾筒廣泛應用與各類大中型過濾設備，如自動清潔過濾器，刮刀式過濾器，自動排污過濾器，旋轉式細格柵過濾機、轉鼓細格柵、轉筒篩等固液分離設備。楔形絲濾筒的過濾精度范圍0.02mm-10mm，結構設計合理，使用壽命長主要材質由304、316L.濾芯簡介：
河北廣興的繞絲篩管濾芯是由筋條與V型絲在的焊接設備上繞焊制造的，筋條與V型繞絲采用設備電阻焊接，具有焊接強度高，縫隙均勻，耐腐蝕性能強，有效過濾面積大，滲透性好，結構簡單，縫隙在20微米以上，可由用戶任意選取等特點。我們生產的繞絲濾芯的優勢在于：
繞絲濾芯的表面光滑，無棱角，減小了摩擦和增加了有效過濾面積。
過濾方向可以按照客戶要求調整，由里向外或方向，盡量滿足客戶設計需求。
繞絲濾芯的縫隙均勻，誤差0.005mm，可以滿足較的要求。
采用特殊的V型絲結構，不僅不易堵塞，而且還可以進行反沖洗。
為適應高壓高溫等特殊要求的環境，我們可以制作加強型的繞絲濾芯。應用十分廣泛，在水處理行業，石化工業，制藥工業，造紙工業等領域的罐體，壓力容器，燭式過濾器和自動反沖洗過濾器里都能找到廣興濾材設計和制造繞絲濾芯硅藻土過濾的原理是濾液體，在泵壓力作用下，通過預涂層而進入收集腔內，顆粒及高分子被截流在預涂層，進入收集腔內的澄清液體，通過中心軸，流出容器。過濾器是由濾網、支撐網及外框架三部分構成的。 每個濾元是一根帶孔的管作為骨架，外表面纏絲，絲上涂硅藻土覆蓋層。濾元固定在隔板上，隔板上下為原水室和清水室。整個過濾周期分鋪膜、過濾和反沖洗三步。

不銹鋼繞絲濾芯易滲漏、耐磨、耐腐蝕。網絲斷面為梯形?？p隙上窄下寬。是由不銹鋼冷軋而成的篩條，支撐條采用自動化礦篩網上產設備焊接而成，篩縫均勻，過濾精度為25-800μ焊接質量穩定，開孔率高，使用壽命長，有很高的強度，剛度和承載能力，可以做成各種形狀的剛性篩分過濾裝置。

廣泛應用于飲用水處理、建筑循環水處理、工業循環水處理、污水處理、采礦業水處理、高爾夫球場水處理、建筑、鋼鐵、石油、化工、電子、發電、紡織、造紙、食品、制糖、制藥、塑料、汽車行業等領域。

1.石油化工：催化反應、加氫脫硫、苯乙烯脫氫、氨氣轉化、異構化、其他上下向流動和徑向流動；

2.污水處理及洪水系統： 水源入口、地下室供給、碳及樹脂的保留、脫出礦物質法軟化及離子交換、沙粒、雙重及混合媒介物的過濾、廢水污泥處理；

3.礦物質加工、造紙和食品加工：篩選、煤干燥、淀粉過濾、紙漿和植物纖維過濾、飲料過濾；


反沖洗濾芯其性能特點為：
1.鍥形絲結構，機械強度強。
2.弧形的過濾縫隙，提高耐沖刷能力和使用壽命。
3.20、25及大于25μm以上的不同規格的濾芯可供選擇。
4.石化加氫裝置原料過濾芯過濾縫隙分部均勻。
5.鍥形設計使反向壓差增大7倍以上，沖洗徹底，再生能力強。
5.瞬間壓差高達50MPa以上。
6.316L材質適用各種流體。
7.石化加氫裝置原料過濾芯開孔率3%。


我廠石化加氫裝置原料過濾芯已經出口30多個國家，主要服務于國內外煉油廠，化工廠等石化企業。

歡迎來廠考察，來電咨詢石化加氫裝置原料過濾芯！
