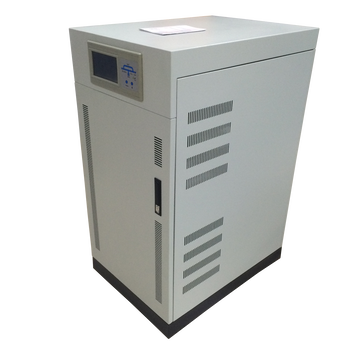

電池工作模式：當市電異常時，系統自動無間斷地切換到電池工作模式，由電池通過逆變器輸出交流電向負載供電。市電恢復后系統自動無間斷地恢復到正常工作模式。
功率電纜：電流密度選用原則：中、小型逆變器電力電纜按照3-5A/mm2的電流密度進行配置，大功率逆變器電力電纜按照2.5-3A/mm2的電流密度進行配置。
逆變器中線和地線：逆變器電源系統中線有旁路電源輸入中線、逆變器電源輸出中線。其截面積應當為相線電纜截面積的1.5-1.7倍。
信號電纜：通信電纜、干接點控制電纜等控制線應當選用帶屏蔽的多芯電纜，采用單根電纜時需多根電纜捆扎在一起以增強機械強度，但每組不得多于30根。
主路輸入電源從空氣斷路器SW1輸入，通過熔斷器，經輸入電感進入整流單元，整流單元將三相交流電變換為穩定的直流電源，整流器同時具有充電器的功能；該部分電路采用延時軟啟動和全相控控制技術，提高了系統的抗沖擊能力和直流母線電壓的穩定性，可減小蓄電池充電紋波，延長蓄電池的壽命。蓄電池通過接觸器接入，只有在直流母線電壓達到一定閥值時接觸器才能將蓄電池組與直流母線接通，蓄電池通過直流濾波電路向逆變器提供直流電源。
逆變器采用DSP、MCU和DDC實時處理的全數字矢量控制技術，通過DSPWM調制六只IGBT功率開關器件，把直流電源變換成三相交流。輸出經過△/Y0變壓器、靜態開關、快速熔斷器、空氣斷路器等功能單元，實現負載端與輸入側的隔離。旁路輸入電源從空氣斷路器SW2輸入，通過旁路靜態開關的控制后輸出。逆變器并機系統采用全數字DSP控制，立分散邏輯在線并聯技術。各臺逆變器由并機板引入并機邏輯信號和環流檢測信號，可實現多8臺逆變器的直接并聯。逆變器電源能夠?qū)崿F(xiàn)N+X冗余并聯、擴容并聯及串聯熱備份等多種工作方式。在線并機不需增加任何輔助設備，可縮短停電時間甚至無需斷電，從而提高系統可靠性。
