一、堆垛機貨叉基本簡介

    堆垛機貨叉指的是堆垛機上使用的、專zhuan業用于叉取或移載物料的貨叉，它是一種集精密機械、傳動、導向、控制、及傳感技術于一體的遠距離移載或搬運工具，智能化程度比較高，可全程進行信息化管理和運營，具有安全快捷、節能之特點！

     堆垛機貨叉也稱：堆垛機伸縮貨叉、堆垛機移載貨叉、堆垛機伸縮牙叉、自動伸縮貨叉、雙向伸縮貨叉等，它包含了所有的結構類型和款式，如：三段式（單伸位或單深位）、四段式（雙伸位或雙深位）、單指式、雙指式、多叉聯動式、寬載面、窄載面（小載面）等等，它與堆垛機（提升機構）配合協同后，可形成強大的運載能力，并可精jing準zhun定位移載目標，輕松將目標物料從一側移載至另一側！

    二、三段式堆垛機貨叉結構

    三段式堆垛機貨叉也稱：單伸位貨叉（或單深位貨叉），簡稱：三段式貨叉、三段式伸縮叉、三段式伸縮貨叉、三段式移載貨叉等，它采用三節伸縮結構，即三段叉體疊加在一起，再輔以導向滾輪、導向滑塊、齒輪齒條、鏈輪鏈條（或同步帶）、限位開關（行程開關）、中位開關（接近開關）、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮機構！

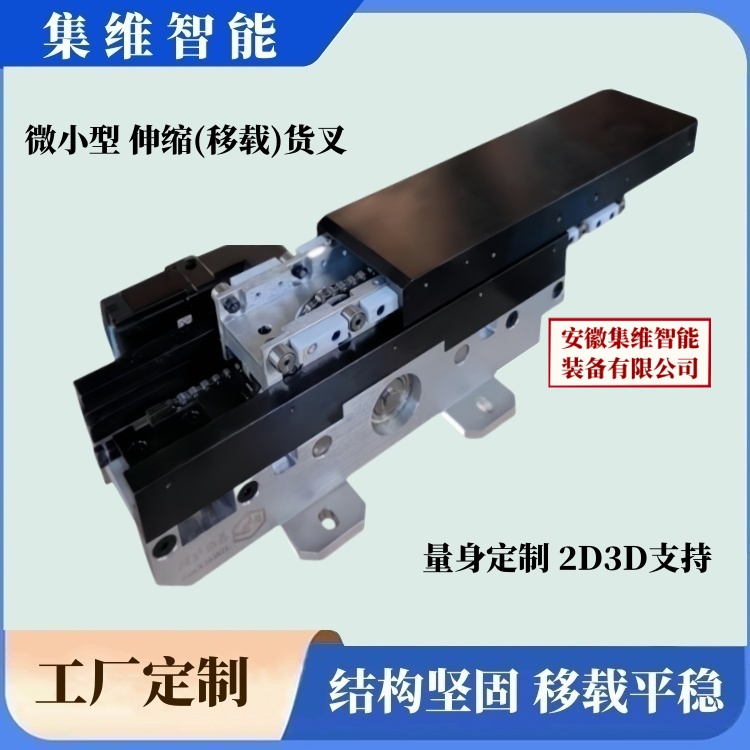

↑上圖：集維/AHJW系列-微小型-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-輕小型（小板式）-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-輕小型（小板式）-輕質鋁合金材料--三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-輕小型（小板式）-不銹鋼材料-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-輕小型板式（拖鏈?zhǔn)剑?三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-輕小型（小板式）-不銹鋼材料（窄載面）-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-輕載式（增程型）-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-中量型（增程型）-三段式堆垛機貨叉_案例圖

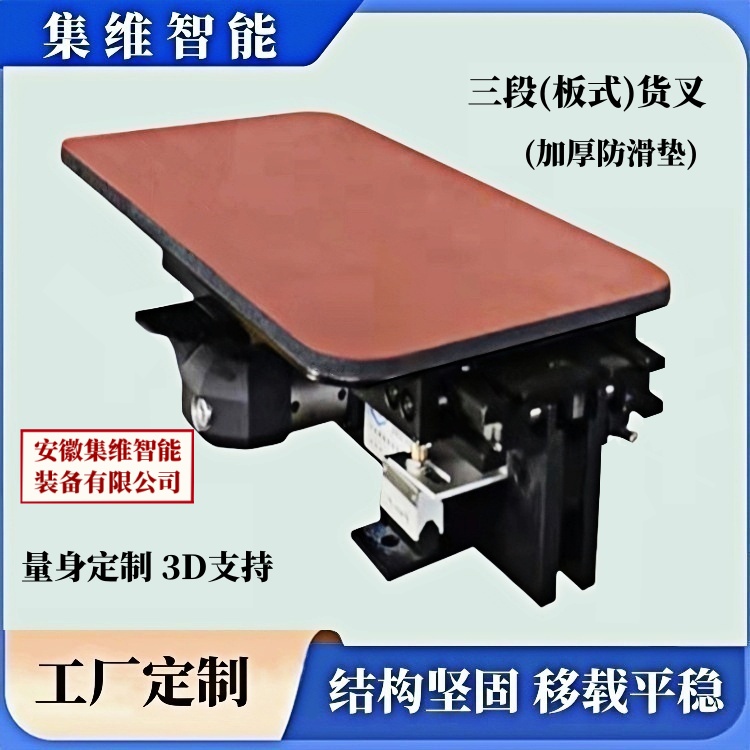

↑上圖：集維/AHJW系列-大板式（加厚防滑墊）-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-大板式（寬載面）-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-大板式（寬體寬載面）-三段式堆垛機貨叉_案例圖

-

    三、三段式堆垛機貨叉工作原理

    三段式堆垛機貨叉的下叉體是固定的，它直接安裝在載貨臺上，中叉體在齒輪齒條和鏈輪鏈條的驅動下，向外移動大約自身長度的一半，上叉體再從中間叉體的中點繼續向外延伸，再配合堆垛機的升降，進行移載或存儲作業！

    它既可單組叉臂立運行，也可兩組或兩組以上叉臂組合運行或同步運行，單組叉臂立運行的簡稱：單列式或單指式，而兩組叉臂組合運行的則稱之為：雙列式或雙指式！

    四、三段式堆垛機貨叉常用參數與配置

    [1].齒體材料：42CrMo(二次鍛打)

    [2].負載上限：額定載荷+30%

    [3].移載距離：按設定要求

    [4].行程余量：+30mm

    [5].空載速度：50m/min

    [6].滿載速度：30m/min

    [7].空載加速：1m/sx[可控]

    [8].滿載加速：0.5m/sx[可控]

    [9].輸出轉速：79rpm/min

    [10].制動電壓：220v/380v

    [11].中位開關：NBN4-12GM40-E2 P+F

    [12].限位開關[行程開關]：D4MC-5020-Nomron

    [13].編碼器： TRkubler

    [14].電機減速機：SEW變頻電機或伺服電機

↑上圖：集維/AHJW系列-雙指式（雙列）-R角-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-雙指式（雙列）-直角-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-雙指式（雙列）-窄載面或小截面-三段式堆垛機貨叉_案例圖

↑上圖：集維/AHJW系列-雙指式（雙列）--三段式堆垛機貨叉_案例圖

-

    五、三段式堆垛機貨叉應用范圍

    三段式堆垛機貨叉廣泛應用于立體庫(智能倉儲)、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵、包裝等等，因為其特殊的構造性，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    六、三段式堆垛機貨叉工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉生產制造企業，擁有完整的質量管理體系、豐富的設計經驗、雄厚的加工實力，完wan自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力,是業內較具規模的實體工廠！

↑上圖：集維/AHJW系列-三段式堆垛機貨叉_檢測程序

↑上圖：集維/AHJW系列-三段式堆垛機貨叉_性能優勢

↑上圖：集維工廠_企業資質

↑上圖：集維工廠_企業外景
