一、基本簡介

    堆垛機伸縮貨叉是堆垛機上使用的一種具有雙向伸縮功能和準確定位功能的移載機構，主要配合堆垛機（或提升機構）搬運或叉取物料，因常用于立體庫、智能倉儲系統中，故名：智能倉儲堆垛機伸縮貨叉、立體庫堆垛機伸縮貨叉，簡稱：伸縮貨叉、堆垛機貨叉、堆垛機伸縮叉，又名：堆垛機伸縮牙叉、堆垛機移載貨叉、堆垛機雙向伸縮貨叉等，它是一種快捷的智能化移載工具（或搬運設備），可精jing準叉取或輕松移載巷道兩側貨架上任意位置的物料！

    二、結構設計與工作原理

    智能倉儲堆垛機伸縮貨叉或（立體庫堆垛機伸縮貨叉）一般是由三節或四節叉體疊加在一起組成的，再輔以導向滾輪、導向滑塊、齒輪齒條、鏈輪鏈條（或同步帶）、限位開關（行程開關）、中位開關（接近開關）、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮（移載）機構！

    伸縮貨叉的下叉體也稱固定叉體，它直接安裝在載貨臺上，中叉體在齒輪齒條和鏈條的驅動下，向外移動大約自身長度的一半，上叉體（也稱：前叉體）再從中間叉體的中點繼續向外延伸！

    也可根據實際需求采用四段式叉體結構，即一節固定叉體、三節可移動叉體（上中叉體、下中叉體、上叉體)，也就是所謂的“雙深位”結構或“雙伸位”結構，使伸縮貨叉的行程更大、移載距離更遠！

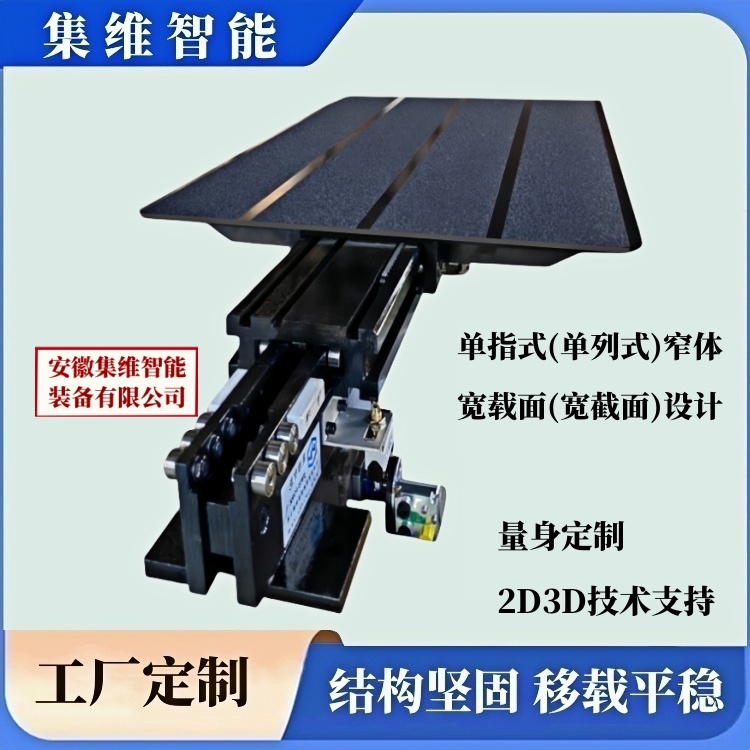

↑上圖：集維/AHJW系列-輕小型（三節小板式）-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-輕小型（三節小板式）輕質鋁合金材料-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-輕小型（三節小板式）316L級不銹鋼材料-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-三節小板式（316L級不銹鋼材料）-小載面-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-三段式（輕載增程型）-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-三段式（寬載面）-堆垛機伸縮貨叉_案例圖

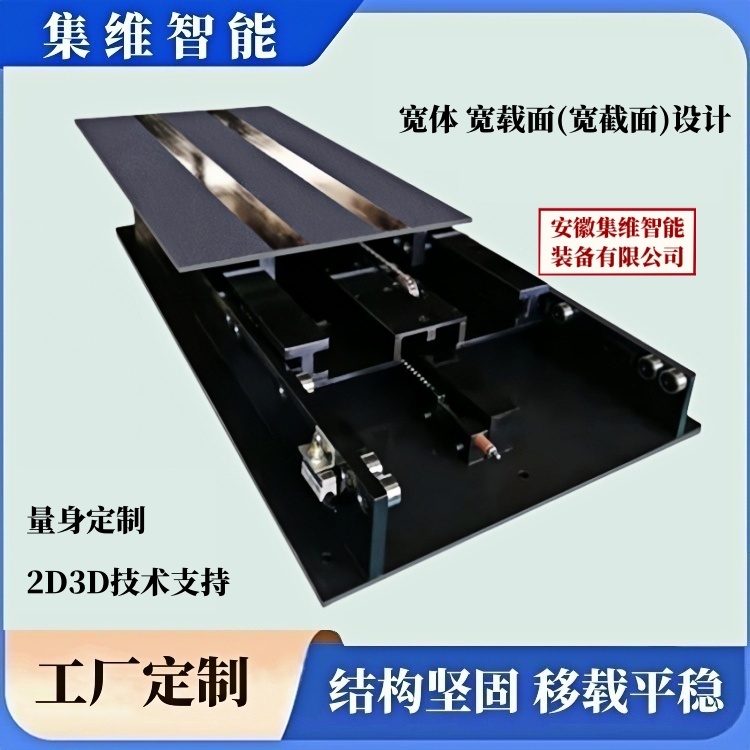

↑上圖：集維/AHJW系列-三段式（寬體寬載面）-堆垛機伸縮貨叉_案例圖

-

    三、堆垛機伸縮貨叉的結構分類

    堆垛機伸縮貨叉有多種不同的結構類型，如：常規的三節伸縮式的(單深位結構或單伸位結構)、四節伸縮式的(雙深位結構或雙伸位結構)、使用比較廣泛的(齒輪齒條鏈條組合傳動結構)、定位的(純齒輪傳動結構)、載荷量比較輕的(同步帶傳動結構)等，還有移載物體積比較小的單組叉臂立運行的(單列式或單指式)、移載物體積比較大的兩組叉臂組合運行的(雙列式或雙指式)、移載物超長超大的多組叉臂同步運行的(多叉聯動式)等，以及使用環境比較特殊的用于高溫爐作業的(高溫環境貨叉)、用于冷庫作業的(低溫環境貨叉)、以及用于無粉塵的全封閉的醫藥、食品、電子等行業的(無塵環境貨叉)*注：包含萬級潔凈環境、千級潔凈環境、百級潔凈環境等，不同的移載物料、不同的使用環境、不同的存儲方式等，使用的貨叉類型也都不盡相同！

↑上圖：集維/AHJW系列-雙指式（雙列、雙臂）-單伸位或單深位（直角面）-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-雙指式（雙列、雙臂）-單伸位或單深位（R角面）-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-雙指式（雙列、雙臂）-單伸位或單深位（不銹鋼）-堆垛機伸縮貨叉_案例圖

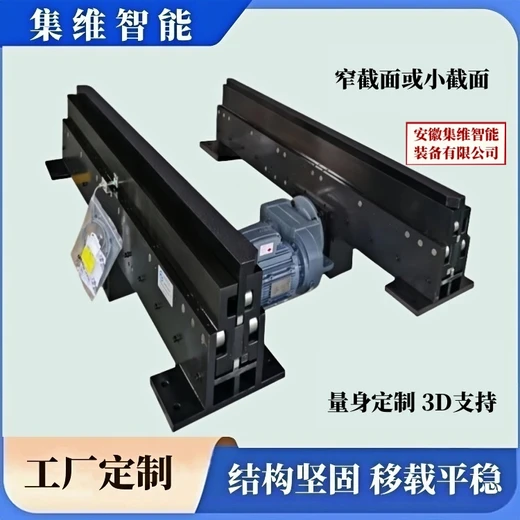

↑上圖：集維/AHJW系列-雙指式（雙列、雙臂）-單伸位或單深位（窄截面或小截面）-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-雙指式（雙列、雙臂）-單伸位或單深位（純齒輪傳動）-堆垛機伸縮貨叉_案例圖

-

    四、堆垛機伸縮貨叉的常用參數

    [1].叉體材料：42CrMo(二次鍛打)

    [2].負載上限：額定載荷+30%

    [3].移載距離：≤6m

    [4].行程余量：+50mm

    [5].空載速度：60m/min

    [6].滿載速度：35m/min

    [7].空載加速：1m/sx(可控)

    [8].滿載加速：0.5m/sx(可控)

    [9].輸出轉速：79rpm/min

    [10].制動電壓：24v/220v

    [11].中位開關：NBN4-12GM40-E2 P+F

    [12].限位開關[行程開關]：D4MC-5020-Nomron

    [13].扭力極限器(扭力限制器)：Mikipulley

    [14].編碼器：TR(帝爾)或kubler(庫伯勒)

    [15].電機減速機：SEW變頻電機或其它品牌伺服電機(可根據要求配置)

↑上圖：集維/AHJW系列-單指式（單列、單臂）-雙伸位或雙深位（單電機）-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-單指式（單列、單臂）-雙伸位或雙深位（雙電機）-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-雙指式（雙列、雙臂）-雙伸位或雙深位（R角面）-堆垛機伸縮貨叉_案例圖

↑上圖：集維/AHJW系列-雙指式（雙列、雙臂）-雙伸位或雙深位（直角面）-堆垛機伸縮貨叉_案例圖

-

    五、工廠（生產供應商）簡介

    安徽集維智能裝備有限公司(馬鞍山市)是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉生產制造企業，擁有完整的質量管理體系、豐富的設計經驗、雄厚的加工實力，完全自主設計、自行生產，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

↑上圖：集維/AHJW系列-堆垛機伸縮貨叉_嚴格的檢測程序

↑上圖：集維/AHJW系列-堆垛機伸縮貨叉_性能優勢簡介

↑上圖：集維工廠_企業資質證書

↑上圖：集維工廠_企業外景
