橋梁支bai座安裝時方向的選擇du一般設計都給出的。
一般來講，一片梁zhi（簡支梁）或者一聯（連dao續梁）只設置一個固定支座，其余支座分別按按照活動支座與固定支座的位置關系來確定所使用的支座類型。說明如下：
1、固定支座安裝的位置一般在梁的低端（縱橫向），由于路面的連續性的需要，每片梁固定支座應設在同一側，防止每片梁位移位移方向不一致造成橋面位移混亂。
2、活動支座安裝：假定梁的固定支座坐標為（0，0），梁長方向?yàn)閤軸。
若支座坐標為（o,y），需要使用單向支座，活動方向在y軸上；
若支座坐標為（x,0），需要使用單向支座，活動方向在x軸上；
若支座坐標為（x,y），需要使用多向支座。
橋梁支座安裝方法

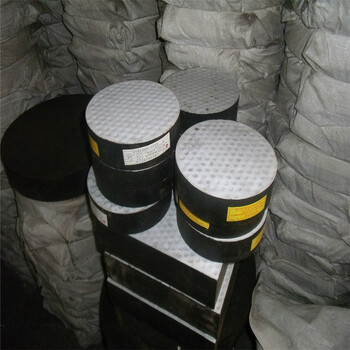

支座進入現場后應檢查并水平存放，不得破壞防塵罩。安裝支座前檢查交界墩蓋梁頂部墊石尺寸、頂面高程以及預留錨栓孔的位置，預留孔位置不準確或深度不夠的應進行人工修鑿使其達到要求。使用紅色鉛筆將支座中心線畫于支座墊石頂面，同時在支座底鋼板四邊上畫出中心位置以便安裝時控制偏位。在墊石上支座下鋼板向每側延伸3cm區域內進行鑿毛，清除表面浮漿，同時混凝土毛面的凸凹程度不宜過大，平整度達到5mm即可。

支座安裝前，先將支座下座板的錨固螺栓安裝緊固，同時根據設計給定的支座安裝預偏量設置支座。設置好支座安裝預偏量后，重新將上下座板調成平行狀態并固定，確保支座無初始轉角。然后使用吊車將支座吊至待安裝墊石上空，人工配合調整支座方位使其下錨固螺栓進入對應的墊石錨栓孔并徐徐下放，下放至支座下座板與墊石頂面距離約10cm時，停止下放支座。準備好調整鋼楔塊，楔塊平面為2cm×2cm，在支座四角部各放置一楔塊，下放支座并調整鋼楔塊和支座平面位置，使支座頂面高程為設計高程，軸線與設計偏差滿足規范同時表面水平。

支座準確就位后至下部灌入漿體強度為達到設計強度的80%前不得碰壓和移動支座。使用10#槽鋼作為外模在支座下座板外側5cm處安裝加固，使用干硬型M50砂漿填堵槽鋼底邊與墊石頂面間隙。灌漿模板安裝完成后即進行支座灌漿操作。支座與墊石間隙采用重力式灌注法灌入快硬型M50無收縮高強度砂漿。先根據待灌漿空間計算出需要漿體體積，先在儲漿筒中按配合比拌制砂漿，儲漿筒應高出待灌漿平面至少50cm，以確保僅依靠重力流動砂漿能將灌漿區灌滿。進行漿體灌入時使用扁寬的注漿管將砂漿引至支座下座板中心處，使其自由流動直至漿體從四側槽鋼與下支座板間溢出，灌漿完畢。
