核電廠鋼格柵板的設計及特殊要求

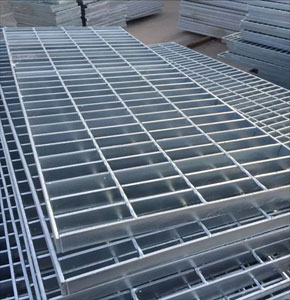

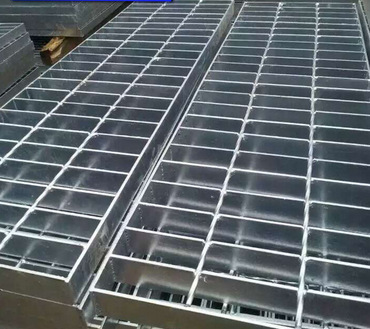

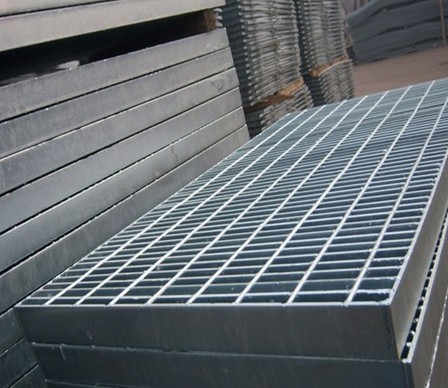

       鋼格柵板是一種承載扁鋼與橫桿按照一定的間距正交組合，通過焊接或壓鎖加以固定的開敞式鋼構件。鋼格柵作為核電廠房中常用的鋼構件，多用做核電廠鋼平臺的平臺板，其特殊的核安全敏感性及工作環境的特殊性，對核電廠鋼格柵的設計，包括荷載及荷載組合，抗震設計、固定節點設計和防護要求等提出了更高的的要求。

       一、設計要求

         1、鋼格柵板的設計荷載和荷載組合

鋼格柵板的設計荷載主要包括恒載、活載和地震荷載。鋼格柵板的設計恒載除了要考慮鋼格柵板的自重外還應包括可能存在的小型設備和管道、電纜及電纜橋架、風管及其支撐的自重。鋼格柵板的設計荷載包括考慮樓面荷載、堆積荷載、設備操作荷載、維修荷載的均布荷載。核電廠鋼格柵板設計需考慮地震荷載的作用，設計要求明顯民用冠成鋼格柵板。

         2、鋼格柵板的抗震設計

鋼格柵板作為鋼平臺的平臺板，需要根據鋼平臺的抗震要求考慮地震荷載的作用，平臺板在地震工況下滿足使用要求。鋼格柵板構件驗算時需考慮豎向地震荷載的作用，鋼格柵板固定節點設計時需考慮豎向地震荷載和水平地震荷載的作用。

鋼格柵板驗算中的地震荷載計算多采用等效靜力法，其地震加速取值通?？扇∠鄳?yīng)樓面的反應譜峰值，同時考慮多模態的影響還需乘以1.5的放大系數。

在進行地震作用計算時，無論水平方向還是豎向方向的地震作用，恒載荷均全部轉換成結構質量，計算水平地震作用時，將25%的活載荷轉換成結構質量，計算豎向地震作用時，將全部的活載荷轉換成結構質量。

    3、鋼格柵板的選用及核算

鋼格柵板設計時一般根據板跨和荷載初步擬定承載扁鋼的截面及間距，選用國家標準（YBT4001.1-2007）中的標準鋼格柵板規格。如鋼格柵板有特殊要求（流通率等），而現有的規格無法滿足時，可根據需求設計承載扁鋼的截面及間距。

根據初步擬定的承載扁鋼布置，對各個荷載組合作用下承載扁鋼的抗彎強度、抗剪強度以及撓度進行驗算，并根據驗算結果對承載扁鋼的截面及間距進行調整。鋼格柵板盡量單跨布置，所有荷載性能的計算僅考慮承載扁鋼的作用而忽略橫桿，取單根承載扁鋼進行驗算時，其上荷載取承載扁鋼中心間距寬度板帶范圍內的荷載。

         4、鋼格柵板固定節點設計

為了防止鋼格柵板墜落或者位移過大對周圍設備和管道造成損壞，核電廠鋼格柵板需通過有效的固定節點固定在支撐結構上。鋼格柵板與支撐結構常見的連接方式有焊接固定和安裝夾固定兩種。鋼格柵板經常會受人的走動或者機械的振動等動荷載作用，如果采用安裝夾固定方式固定，安裝夾的螺栓難免產生滑動而使鋼格柵板處于松動狀態，使結構存在安全隱患。因此設計核電廠鋼格柵板平臺板固定節點時，性和偶爾拆卸的鋼格柵板可采用焊接固定形式，焊縫連接固定，不會松脫，是安全的固定方式，但焊縫會破壞鋼格柵板的防護涂層，并且修補時不便，有拆卸要求的鋼格柵板可采用在承載扁鋼間焊接節點板，通過螺栓與支護結構連接的固定固定方式。每件鋼格柵板的固定節點不少于4處。驗算固定節點時應同時考慮豎向地震荷載和水平地震荷載的作用。

       二、鋼格柵板的布置和設計

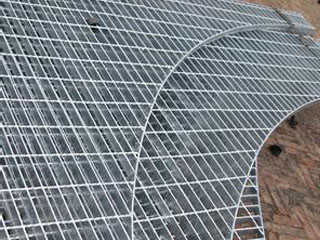

核電廠設備和管線布置復雜、管線（包括核級管道）穿過鋼格柵平臺板的情況較多，因此鋼格柵板的分塊應根據管線開孔合理布置，并充分考慮開孔對鋼格柵板承載力的消弱影響。鋼格柵板平臺板上下的設備和管線應連接在相應的輔助結構上，不應直接連接在鋼格柵平臺板上。鋼格柵板中如有切口開孔，鋼格柵板余下的面積應能滿足設計荷載的要求。當鋼格柵板上開有較大的空洞時，需對鋼格柵板的承載力進行復核，無法滿足要求時可在開孔周圍增加輔助次梁，必要時還需在輔助次梁上增設固定節點。

確定鋼格柵板上穿管預留孔的尺寸時，要考慮鋼格柵板的加工和安裝偏差的影響，同時需考慮管線安裝偏差的影響。如果管道有震動，需另外預留出滿足要求的間隙。為了防止物體通過平臺鋼格柵板墜落產生危險，平臺鋼格柵板應沒有任何大于鋼格柵板凈空間隙的缺口，并且鋼格柵板的凈空間隙不能讓直徑35毫米的球體通過下落。在工作平臺下方有人活動時，鋼格柵板的凈空間隙不能讓直徑20毫米的球體通過下落，否則應采取其他適當?shù)拇胧┩鹊陌踩?/p>

鋼格柵板設計時，板間及板到墻邊要預留出適當?shù)拈g隙，避免因加工和安裝偏差導致鋼格柵板無法正常安裝。

       三、防護要求

核電廠的工作環境較復雜，當鋼平臺受高溫作用或位于輻照控制區時，鋼格柵板表面的保護層需滿足相應環境的要求。
