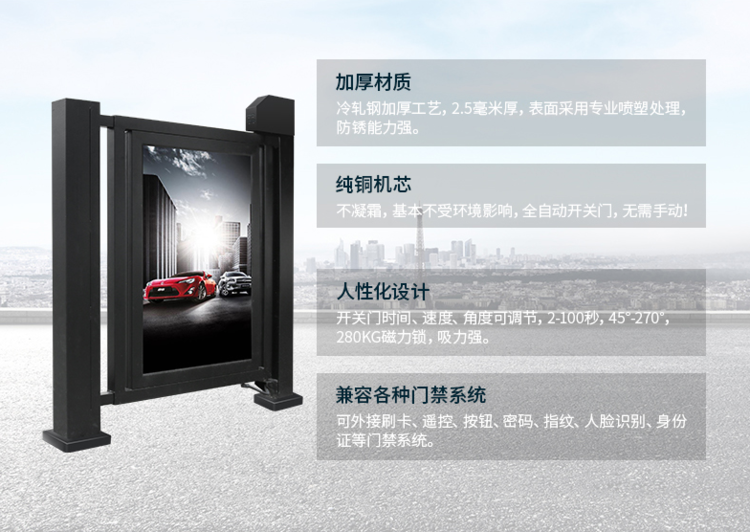

主要技術參數
產品型號 WGC-M2
適用范圍 小區，工廠人行通道，非機動車通道
開門角度 90
電源需求 DC24V 6A
額定功率 35W
靜態功率 10W
開/關門速度 1-9檔可調（對應開門時間10-3S）
開門保持時間 1-99秒
運行環境溫度 -10℃～50℃
運行環境濕度 30%～50%（無結露）
運行環境大氣壓 700hPa～1060hPa
外形尺寸

注意：
A、外部門禁設備開門信號：a、門禁設備為開關量輸出（干接點）時，閉合開關控制開門、平時開關應常開，無極性要求；b、電壓輸出（濕接點）時，正端接NO、負端接GND，高電平（5-24VDC）控制開門，平時為低電平（0V），請注意接線的極性，接反將導致不能正常工作；
B、門禁設備開門信號為電壓輸出（濕接點）時，應設置跳線到 電壓，出廠時默認跳線位置為繼電器（干接點）。

參數設置
廣告門控制器采用4位LED數碼管顯示，三個按鍵用于設置參數，撥碼開關用于選擇左/右開門，跳線選擇開門控制信號輸入是繼電器還是電壓方式，各指示燈指示電源是否正常以及限位磁鋼的位置.

開門控制信號輸入選擇跳線：
A、跳線帽若插到電路板上“繼電器”對應的兩個引腳位置，則為繼電器開關量信號輸入，繼電器開關短接控制開門。
B、跳線帽若插到電路板上“電壓”對應的兩個引腳位置。則接入電壓信號為5-24V時控制開門。

功能與對應的數碼管顯示如下表：

數碼顯示 功能 默認 備注
P-01 關門速度 5 1-9檔可調
P-02 關門剎車、緩沖速度 3 1-9檔可調
P-03 關門到限位后的延時時間 8 1-99S檔可調，該參數的作用：迫使門關到位，若關門快到位時遇人推門，之后門不能關到位則增大該時間
P-04 開門保持時間 5 1-99S檔可調
P-05 開門到限位后的延時工作時間 0.5 0.3-9.9S可調，若開門不到位，可增大該延時時間
P-06 電機電流檢測報警值 80*0.01A 30-150（對應0.3-1.5A），若正常開/關門時，門轉動異常且數碼管顯示“H-08”，則增大該電流參數
P-07 反推門響應時間 0.1 0.1-9.0S可調，該參數的作用：當關門遇反推時，延時多長時間開始往反方向移動
P-08 開門方向選擇 3 1左開門，2右開門，3由外部撥碼開關位置確定開門方向
P-09 關門位置檢測 1 若=1，則門未在關門限位位置時，自動啟動工作，直到門動作到關門限位位置后停止；=2則不自動啟動
F-01 開門速度 6 1-10檔可調
F-02 開門剎車、緩沖速度 3 1-9檔可調
F-03 反推靈敏度設置 7 1-12檔可調，數值越低，靈敏度越高，若正常開/關門時，門停止或反轉、且數碼管顯示“H-08”，則增大該值，若增大后仍然顯示“H-08”，則需增大P-06設置值，若反推不起作用，則減小該值
F-04 刷卡延時開門 02 0.1-3.0S； 02表示0.2S，電磁鎖剩磁大的情況下，增加該時間
F-05 恢復出廠默認值 00 設置該參數為66后按確定，LED數碼管顯示“EN”，表示恢復出廠默認值成功
F-06 加速時斜率 3 調節啟動快慢
F-07 減速時斜率 1 調節停止快慢
F-08 燈箱工作時間設定 06 先設定啟動時間，再設定工作小時數
F-09 北京時間設定 先設定小時，再設定分鐘

調試
A、調整反推電流
設置P-06，出廠值為80，即設置電機工作電流為0.80A;
如果電機遇阻不反轉，則說明電機電流設置過大，須把P6值減??；
如果電機工作異常且LED數碼管顯示“H8”報警，則須把P-06值增大
B、如關門不到位，可加大P-03或P-02值
C、如關門緩沖速度過快，可減小P-02值
D、如開門不到90度，可加大P-05或F-02值，反之減小P-05或F-02值
